Name: Bals Elektrotechnik Répartiteur de courant CEE 89071 89071
Brand: Bals Elektrotechnik
SKU: 3146571
Availability: BackOrder

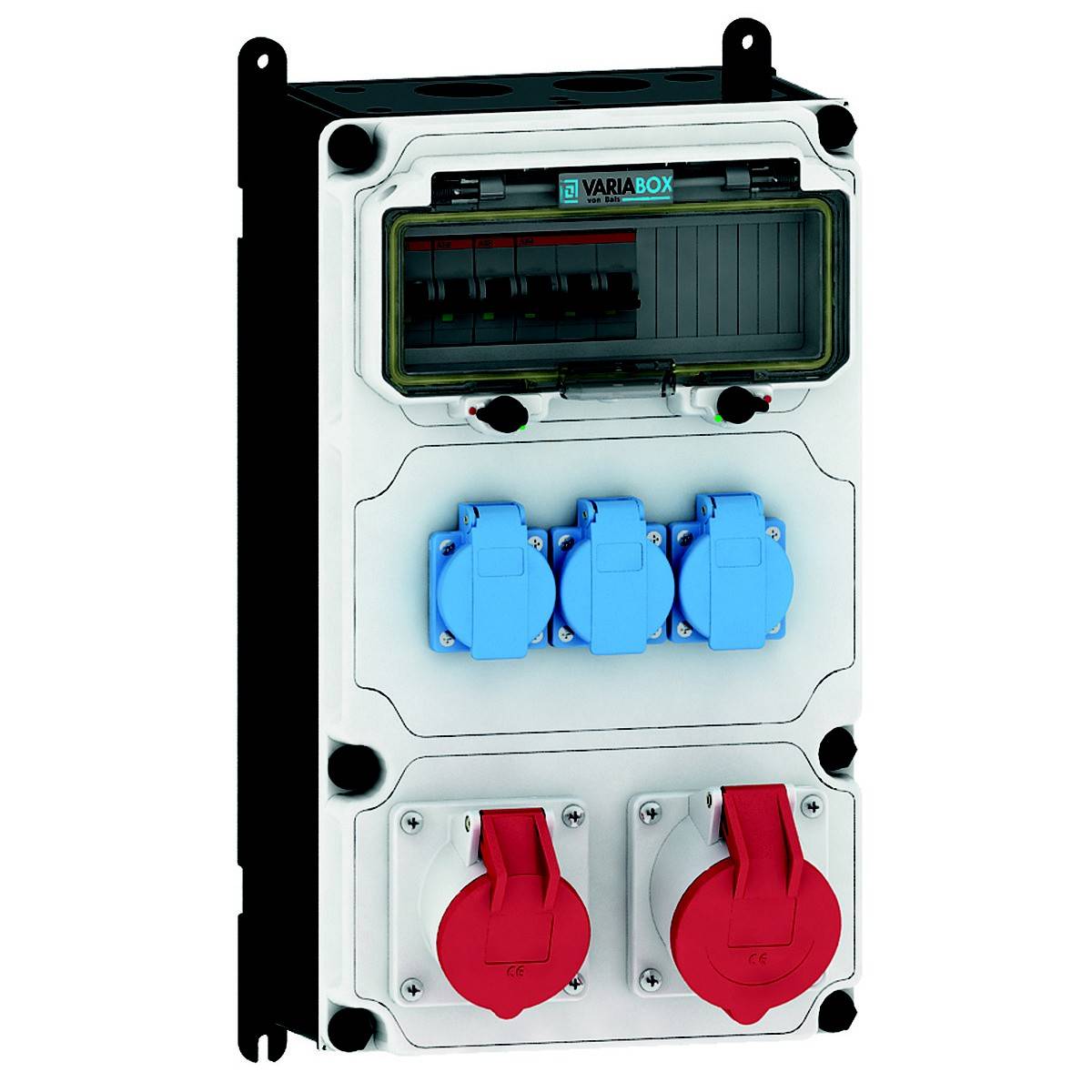

'VARIABOX' - Boîte de connexion électrique avec plusieurs prises et interrupteurs, dissimulée dans un boîtier en plastique.

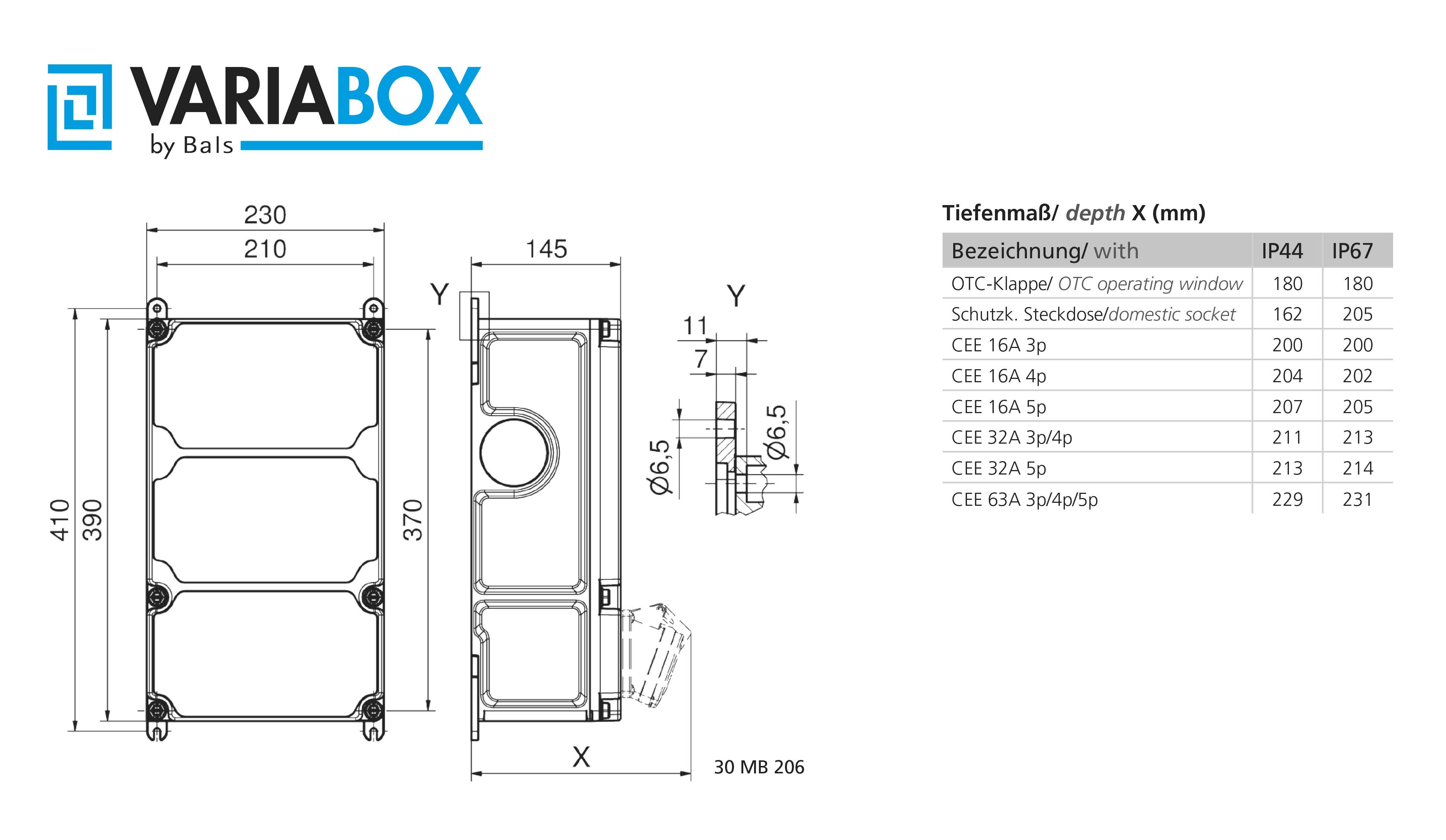

Dessin technique d'un boîtier VariaBox avec dimensions en mm. Vue principale à gauche, vue latérale à droite. Tableau des classes IP et désignations.

Module de tableau électrique avec prises bleues et rouges, adapté aux applications industrielles.

1/3

Bals Elektrotechnik

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mer. 9 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (625,00 € / unité(s))

625,00 €

Prix TTC

dont 0,85 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Prise CEE - 16 A : 1x16A5p400V
Prise CEE - 32 A : 1x32A5p400V
Prise CEE - 63 A : sans
Prise CEE - 125 A : sans
Nombre de prises femelles SCHUKO : 3
Protection : interrupteur LS
Disjoncteur FI : sans
Nombre de disjoncteurs : 4
Matériau du boîtier : plastique
Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
Diamètre d'entrée de câble : M40
Type de raccordement : autre
Longueur de câble : 0 m
Manipulation : montage mural
Indice de protection (IP) : IP44
Version militaire : non
Couleur : gris
Hauteur 390 mm
Largeur : 230 mm
Profondeur : 145 mm

Type de produit: Répartiteur de courant CEE

Nombre de prises CEE: 2

Nombre de prises à contact protégé: 3

Tension de sortie nominale: 400 V

: IP44

Couleur: gris

Dim.: (L x l x H) 390 x 230.00 x 390.00 mm

Longueur: 390 mm

Largeur: 230.00 mm

Hauteur: 390.00 mm

Entrées (multiprise CEE): Bornes à vis

Sorties (multiprise CEE): Prise CEE 32 A 5 pôles

Contenu: 1 pc(s)

Nombre de pôles: 5

Profondeur: 145.00 mm

Matériau: plastique

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 3146571 Bals Elektrotechnik Répartiteur de courant CEE 89071 89071

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3146571 Bals Elektrotechnik Répartiteur de courant CEE 89071 89071

Description

VARIABOX - L
Norme : DIN en 61439-2
Indice de protection : IP44
Boîtier :
Boîtier en plastique haute qualité et résistant aux chocs (PBT)
Plombable, avec fixation extérieure et intérieure
Partie supérieure droite et charnière sur le côté
Vis de couvercle imperdables, éléments de blocage
Placé sous la porte de commande transparente
Avec mécanisme de gré à gré facile à utiliser (one touch close)
Couleur de l'appareil : partie inférieure du boîtier noire similaire à RAL 9017, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 390 mm, largeur de l'appareil : 230 mm, profondeur de l'appareil : 145 mm
Facteur RDF : 0,92
: 32
Équipement :
3 x prise de mise à la terre 16 A 230 V bleu IP 44
1 x prise CEE 16 A 400 V 5 p 6 h IP 44 inclinée
1 x prise CEE 32A 400V 5p 6h IP 44 inclinée
Protection :
3 distributeurs automatiques C 16A 1p
1 x automate C 16A 3p
Monté sur un rail de support amovible
Entrée de câble/possibilité de raccordement :
1 x M12, 1 x M20, 2 x M40 en haut
1 x M12, 1 x M20, 2 x M40 inférieur
Informations supplémentaires :
Connexion câblée sur bloc de jonction de compteur
5x25 mmm² / type : C (adapté pour câble de ponçage)
Structure conforme à la norme Z-N° Z120216
Prises CEE avec connexion rapide sans vis et sans entretien
Technique de raccordement
Répartiteur sans interrupteur FI
Fusible de sécurité de construction max. 32 A.
