Bals Elektrotechnik Répartiteur de courant CEE 89096 89096
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (820,83 € / unité(s))
820,83 €
HT
dont 1,00 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Prise CEE - 16 A : 2x16A5p400V
- Prise CEE - 32 A : 1x32A5p400V
- Prise CEE - 63 A : sans
- Prise CEE - 125 A : sans
- Nombre de prises femelles SCHUKO : 2
- Protection : interrupteur LS
- Disjoncteur FI : sans
- Nombre de disjoncteurs : 5
- Matériau du boîtier : plastique
- Possibilité d'alimentation/de raccordement : 2 câbles (boucle/boucle)
- Diamètre d'entrée de câble : M40
- Type de raccordement : autre
- Longueur de câble : 0 m
- Manipulation : montage mural
- Indice de protection (IP) : IP44
- Version militaire : non
- Couleur : gris
- Hauteur : 520 mm
- Largeur : 230 mm
- Profondeur : 145 mm
- Type de produit
Répartiteur de courant CEE
- Nombre de prises CEE
3
- Connecteur B
femelle CEE 32 A 5 pôles
femelle CEE 16 A 5 pôles
prise femelle + contact de protection
- Nombre de prises à contact protégé
2
- Tension de sortie nominale
400 V
IP44
- Couleur
gris
- Dim.
(L x l x H) 520 x 230.00 x 520.00 mm
- Longueur
520 mm
- Largeur
230.00 mm
- Hauteur
520.00 mm
- Entrées (multiprise CEE)
Bornes à vis
- Sorties (multiprise CEE)
Prise CEE 32 A 5 pôles
Prise CEE 16 A 5 pôles
- Contenu
1 pc(s)
- Nombre de pôles
5
- Profondeur
145.00 mm
- Matériau
plastique
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3146687 Bals Elektrotechnik Répartiteur de courant CEE 89096 89096
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3146687 Bals Elektrotechnik Répartiteur de courant CEE 89096 89096
Description

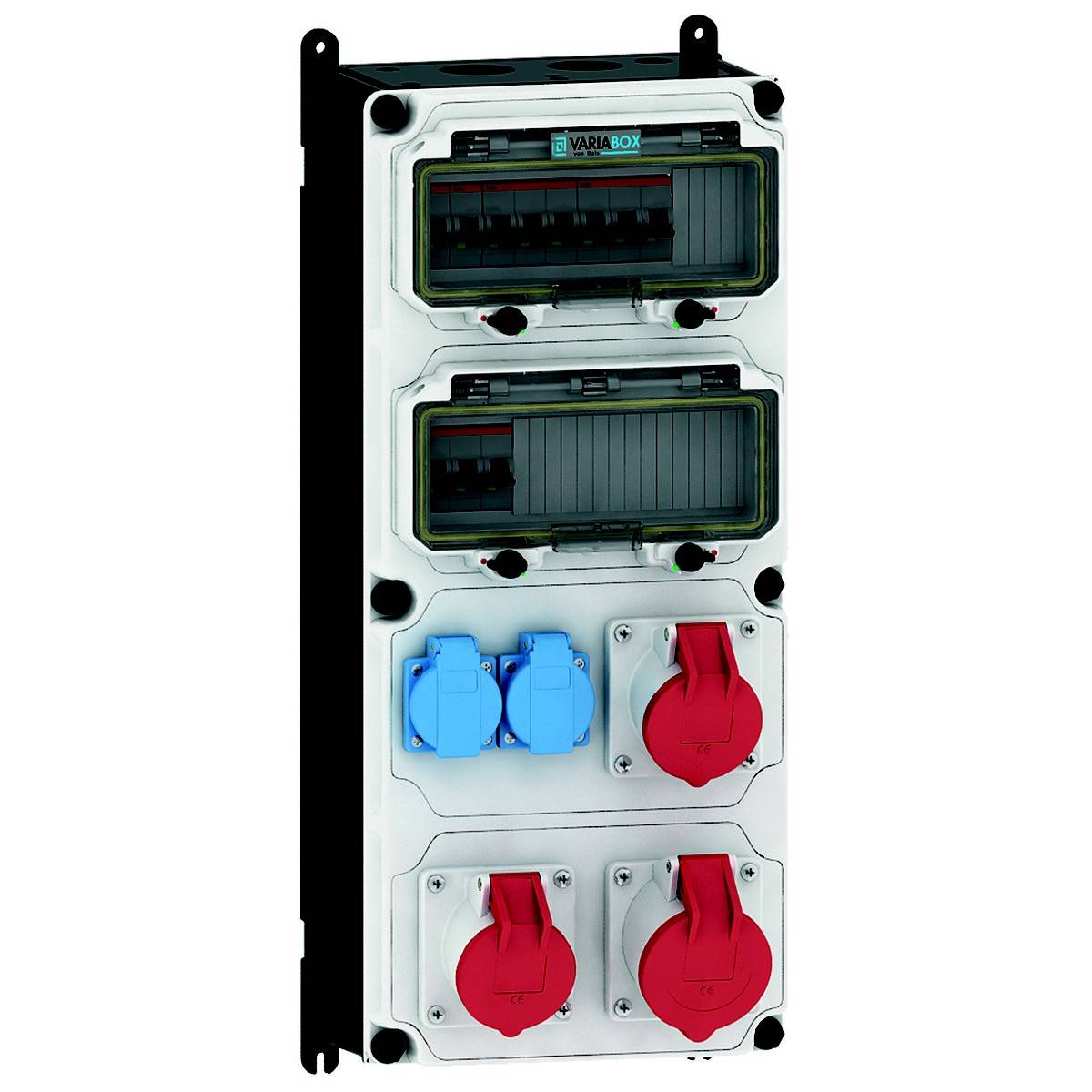

VARIABOX - XL
Norme : DIN en 61439
Indice de protection : IP44
Boîtier :
Boîtier en plastique haute qualité et résistant aux chocs (PBT)
Plombable, avec fixation extérieure et intérieure
Partie supérieure droite et charnière sur le côté
Protection montée sur rail de support amovible
Vis de couvercle imperdables, éléments de blocage
Placé sous la porte de commande transparente
Avec mécanisme de gré à gré facile à utiliser
(one touch close)
Couleur de l'appareil : partie inférieure du boîtier noire similaire à RAL 9017, partie supérieure du boîtier gris RAL 7035

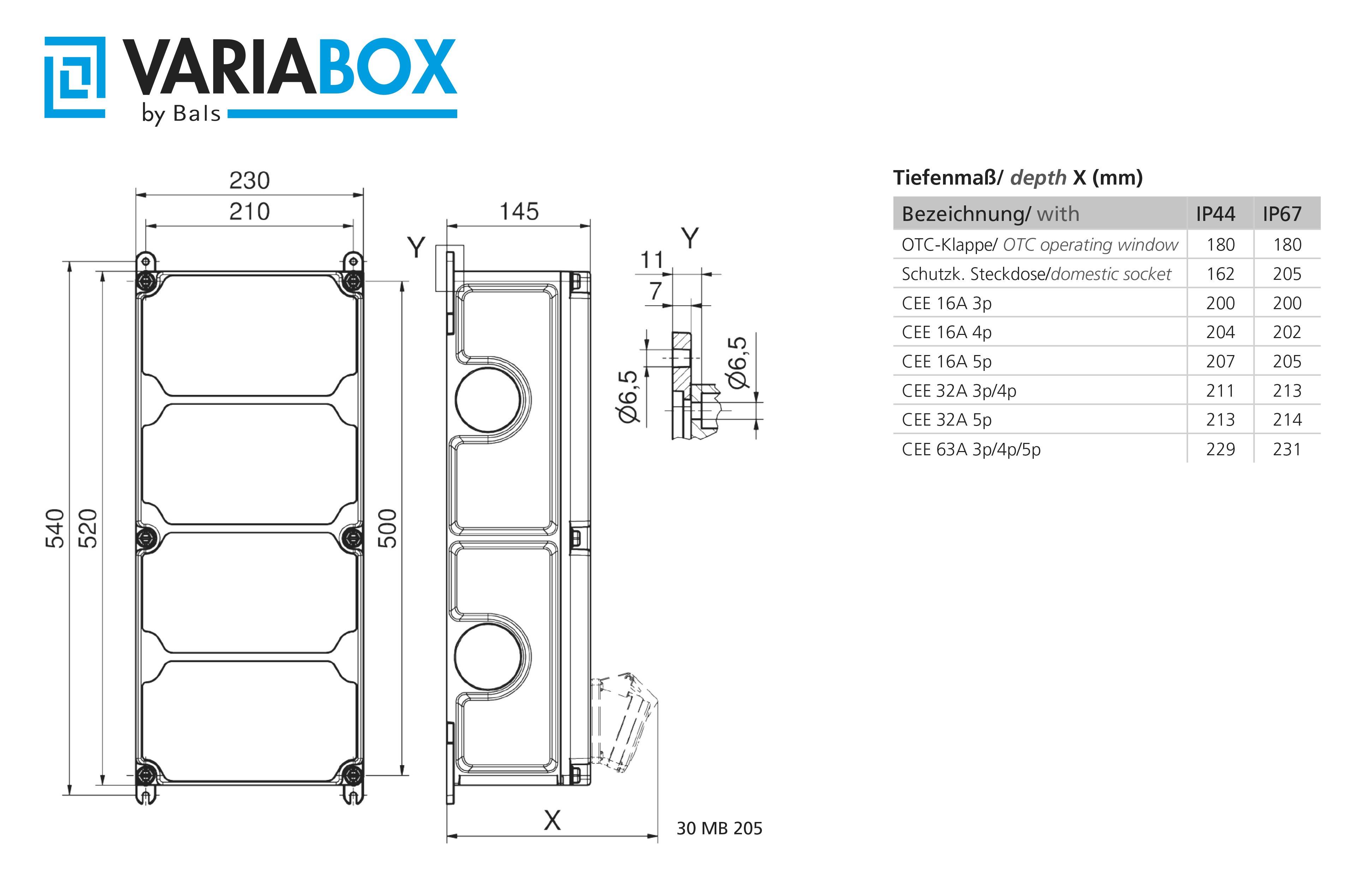

Hauteur de l'appareil : 520 mm, largeur de l'appareil : 230 mm, profondeur de l'appareil : 145 mm
Facteur RDF : 0,76
: 63
Équipement :
2 x prise de mise à la terre 16A 230V IP54 bleu
2 prises CEE 16A 400V 5p 6h IP44 inclinées
1 x prise CEE 32A 400V 5p 6h IP44 inclinée
Protection :
2 distributeurs automatiques C 16A 1p
2 distributeurs automatiques C 16A 3p
1 x automate C 32A 3p
Entrée de câble/possibilité de raccordement :
1 x M12, 1 x M20, 2 x M40 en haut
1 x M12, 1 x M20, 2 x M40 inférieur
1 x bloc de jonction de compteur 5x25 mmmm² / type : C (câble de ponçage)
Informations supplémentaires :
Connexion filaire.
Câblage conforme au schéma de câblage S89096
Ce texte a été traduit par une machine.
Norme : DIN en 61439
Indice de protection : IP44
Boîtier :
Boîtier en plastique haute qualité et résistant aux chocs (PBT)
Plombable, avec fixation extérieure et intérieure
Partie supérieure droite et charnière sur le côté
Protection montée sur rail de support amovible
Vis de couvercle imperdables, éléments de blocage
Placé sous la porte de commande transparente
Avec mécanisme de gré à gré facile à utiliser
(one touch close)
Couleur de l'appareil : partie inférieure du boîtier noire similaire à RAL 9017, partie supérieure du boîtier gris RAL 7035
Hauteur de l'appareil : 520 mm, largeur de l'appareil : 230 mm, profondeur de l'appareil : 145 mm
Facteur RDF : 0,76
: 63
Équipement :
2 x prise de mise à la terre 16A 230V IP54 bleu
2 prises CEE 16A 400V 5p 6h IP44 inclinées
1 x prise CEE 32A 400V 5p 6h IP44 inclinée
Protection :
2 distributeurs automatiques C 16A 1p
2 distributeurs automatiques C 16A 3p
1 x automate C 32A 3p
Entrée de câble/possibilité de raccordement :
1 x M12, 1 x M20, 2 x M40 en haut
1 x M12, 1 x M20, 2 x M40 inférieur
1 x bloc de jonction de compteur 5x25 mmmm² / type : C (câble de ponçage)
Informations supplémentaires :
Connexion filaire.
Câblage conforme au schéma de câblage S89096
Ce texte a été traduit par une machine.
