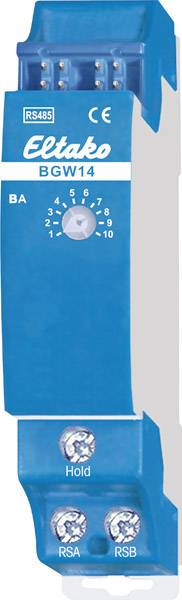

BGW14 Eltako Passerelle profilé

Passerelle bus RS485. Bidirectionnel. Perte en veille seulement 0,3 watt. Appareil de montage en série pour montage sur rail DIN-en 60715 TH35. 1 unité de séparation = 18 mm de large, 58 mm de profondeur. Connexion au bus RS485 Eltako. Câblage croisé du bus et alimentation électrique avec pont enfichable. Fonctionnement en association avec FAM14 ou FTS14KS. La borne de maintien se branche sur le FAM14 ou FTS14KS. Jusqu'à 16 capteurs RS485 BUTH65D/12VDC, BBH65/12VDC et BTR65H/12VDC peuvent être raccordés aux bornes RSA/RSB. Le bus à 4 fils assure la transmission des données et l'alimentation électrique avec un bloc d'alimentation 12 V DC. La connexion s'effectue par ex. avec un câble téléphonique disponible dans le commerce (J-y (ST) y 2x2x0,8mm2). La longueur totale admissible du câble est de 1000 M. La deuxième résistance de terminaison 120 ohms fournie avec le BGW14 doit être reliée aux bornes RSA/RSB sur le capteur le plus éloigné. Avec jusqu'à 8 BGW14, les données de 128 capteurs peuvent être transférées dans le bus RS485. Le réglage du commutateur rotatif de mode de fonctionnement BA s'effectue conformément au mode d'emploi.
