Name: Boîtier femelle pour câble série EH JST EHR-5 Nbr total de pôles 5 1 pc(s)
Brand: JST
SKU: 1217310
Availability: InStock

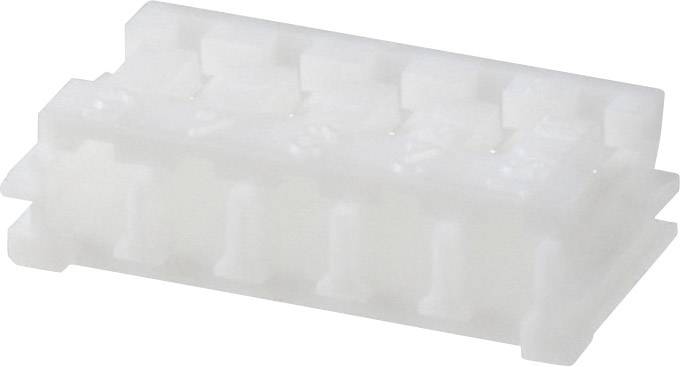

Un connecteur en plastique blanc rectangulaire avec plusieurs petites broches disposées en rangée.

Photo non contractuelle

Type de produit

Boîtier femelle pour câble

Forme

femelle, droit

Nbr de rangées

Série

série EH

Nbr total de pôles

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison le ven. 6 novembre

334 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Quantité minimale de commande: 20

Total (0,12 € / unité(s))

0,12 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Boîtier femelle série EH

Contenu: 1 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 5

Caractéristiques techniques

Type de produit: Boîtier femelle pour câble

Forme: femelle, droit

Nbr de rangées: 1

Systèmes de connecteurs enfichables: Connecteur fil à carte

Série: série EH

Nombre de pôles par rangée: 5

Nbr total de pôles: 5

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Contenu: 1 pc(s)

AWG max.: 22

AWG min.: 30

Référence fabricant: EHR-5

Couleur: argent

Emballage industriel: non

Matériau du contact: alliage de cuivre

Surface de contact coté enfichable: étamé

Tension nominale: 250 V/AC

Section max.: 0.33 mm²

Section (min.): 0.05 mm²

Conforme à la norme RoHS: oui

Température max.: +85 °C

Température min.: -25 °C

Type: EHR-5

Matériau (détails): PA66 UL94V-0

UNOM: 250 V/AC

INOM: 3 A

Section: 0.05 - 0.33 mm²

Pôle(s): 5

Gamme de température: -25 + 85 °C

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Nbr total de pôles

Forme

Couleur

Boîtier femelle pour câble série EH JST EHR-5 Nbr total de pôles 5 1 pc(s)

Code produit :1217310

Livraison le ven. 6 novembre

334 pièce(s)Conrad Electronic

Ce produit

femelle, droit

argent

pièce(s)

Quantité minimale de commande: 20

Pièce(s): 1

0,12 €^*

Barrette mâle (standard) série EH JST B10B-EH-A (LF)(SN) Nbr total de pôles 10 1 pc(s)

Code produit :1217326

Livraison le ven. 6 novembre

483 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 1

0,56 €^*

Barrette mâle (standard) série EH JST B12B-EH-A (LF)(SN) Nbr total de pôles 12 1 pc(s)

Code produit :1217327

Livraison le ven. 6 novembre

123 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 1

0,66 €^*

Barrette mâle (standard) série EH JST B2B-EH-A (LF)(SN) Nbr total de pôles 2 1 pc(s)

Code produit :1217319

Livraison le ven. 6 novembre

330 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 20

Pièce(s): 1

0,11 €^*

Barrette mâle (standard) série EH JST B3B-EH-A (LF)(SN) Nbr total de pôles 3 1 pc(s)

Code produit :1217320

Livraison le ven. 6 novembre

356 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 20

Pièce(s): 1

0,14 €^*

Barrette mâle (standard) série EH JST B4B-EH-A (LF)(SN) Nbr total de pôles 4 1 pc(s)

Code produit :1217321

Livraison le ven. 6 novembre

1598 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 1

0,24 €^*

Barrette mâle (standard) série EH JST B5B-EH-A (LF)(SN) Nbr total de pôles 5 1 pc(s)

Code produit :1217322

Livraison le ven. 6 novembre

52 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 1

0,20 €^*

Barrette mâle (standard) série EH JST B6B-EH-A (LF)(SN) Nbr total de pôles 6 1 pc(s)

Code produit :1217323

Livraison avant le mar. 8 décembre

5 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 1

0,35 €^*

Barrette mâle (standard) série EH JST B7B-EH-A (LF)(SN) Nbr total de pôles 7 1 pc(s)

Code produit :1217324

Livraison le ven. 6 novembre

157 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 1

0,40 €^*

Barrette mâle (standard) série EH JST B8B-EH-A (LF)(SN) Nbr total de pôles 8 1 pc(s)

Code produit :1217325

Livraison le ven. 6 novembre

139 pièce(s)Conrad Electronic

Barrette mâle droite

naturel

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 1

0,45 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1217310 Boîtier femelle pour câble série EH JST EHR-5 Nbr total de pôles 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1217310 Boîtier femelle pour câble série EH JST EHR-5 Nbr total de pôles 5 1 pc(s)

Description

Sertir - Câble de connexion détachable du circuit imprimé.
Fabrication simple de fils simples AWG 30-22 pour le signal et courants faibles jusqu’à 3 A. Systeme anti-traction,et protection d’inversion de polarité. Très bonne soudabilité par pré-étamage ..
Court dans la version droite (8,1 mm) et plat dans la version inclinée (4.2 mm)
