Name: Bürkert Vanne à commande directe 125348 6014 24 V/DC Matériau du boîtier laiton Matériau isolant FKM 1 pc(s)
Brand: Bürkert
SKU: 625292
Availability: InStock

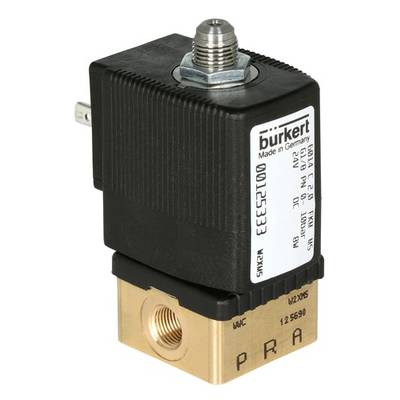

Une vanne électromagnétique, fabriquée par Bürkert, présente des connexions électriques et mécaniques ainsi que des données techniques imprimées.

Photo non contractuelle

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 13 novembre

10 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (109,99 € / unité(s))

109,99 €

Prix TTC

Plus que 10 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Diamètre 2,0 mm
Raccordement G 1/4"
Valeur kv 0,11 m³/h
Plage de pression 0 - 10 bar
Tension 24 V/DC
Température du fluide -10 à +100 °C
Température ambiante -10 à +55 °C
Viscosité max. 21 mm²/s
Temps d'ouverture 10 - 15 s
Temps de fermeture 15 - 20 s
Consommation électrique 8/9 W (bobine chaude/froide)

Type de produit: Vanne à commande directe

Tension de fonctionnement: 24 V/DC

Matériau du boîtier: laiton

Raccord: G 1/4

Pression de service (max.): 10 bar

Température de fonctionnement: -10 °C (min)

Température de fonctionnement min.: -10 °C

Filetage: Raccordement G 1/4

Référence fabricant: 125348

Pression de service (min.): 0 bar

Matériau isolant: FKM

Fonction: 3/2 voies

Poids: 0.435 kg

Plage de température des médias: -10 à +100 °C

Température max. des médias: +100 °C

Température min. des médias: -10 °C

Milieu d'utilisation: milieux neutres

Largeur nominale: 2 mm

Spécificités: manchon

Hauteur: 79 mm

Longueur: 46 mm

Valeur QNn: 120 l/min

: IP65

Température ambiante max.: +55 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: position de repos fermée, sortie 2 déchargée

Valeur Kv: 1.83 l/min

Matériau (détails): Joint : FKM, corps : laiton

Alim.: 24 V/DC

Documents et téléchargements

Fiche technique

Fiche technique 625292 Bürkert Vanne à commande directe 125348 6014 24 V/DC Matériau du boîtier laiton Matériau isolant FKM 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 625292 Bürkert Vanne à commande directe 125348 6014 24 V/DC Matériau du boîtier laiton Matériau isolant FKM 1 pc(s)

Description

L'électrovanne est utilisée pour des liquides et gaz neutres, en particulier pour le pilotage d'un actionneur pneumatique simple effet ou pour le vide technique.

Modèle

Electrovanne 3/2 voies
Normalement fermée, sortie 2 à l'échappement
Sans commande manuelle
Matériau du corps : laiton
Matériau des joints : FKM
Fluides : liquides et gaz neutres (par ex. air comprimé, eau, gaz de ville, huile hydraulique, vide technique)
Matériau de la bobine : polyamide
Tolérance de tension : ± 10%
Mode de fonctionnement : électrovanne individuelle 100 % marche continue
Indice de protection IP 65 avec prise
Raccordement électrique selon DIN EN 175301-803 forme A
Position de montage indifférente, de préférence avec le système magnétique vers le haut

Avertissement

Livraison sans prise (voir accessoires)

Description

L'électrovanne est utilisée pour des liquides et gaz neutres, en particulier pour le pilotage d'un actionneur pneumatique simple effet ou pour le vide technique.

Modèle

Electrovanne 3/2 voies
Normalement fermée, sortie 2 à l'échappement
Sans commande manuelle
Matériau du corps : laiton
Matériau des joints : FKM
Fluides : liquides et gaz neutres (par ex. air comprimé, eau, gaz de ville, huile hydraulique, vide technique)
Matériau de la bobine : polyamide
Tolérance de tension : ± 10%
Mode de fonctionnement : électrovanne individuelle 100 % marche continue
Indice de protection IP 65 avec prise
Raccordement électrique selon DIN EN 175301-803 forme A
Position de montage indifférente, de préférence avec le système magnétique vers le haut
