Câble de raccordement WAGO 756-3202/120-050 Contenu: 1 pc(s)

Un câble noir coudé avec une fiche ronde argentée, adapté aux applications techniques.
Représentation circulaire de 12 pôles avec des champs numérotés de 1 à 12, commençant au centre en haut et disposés dans le sens des aiguilles d'une montre.

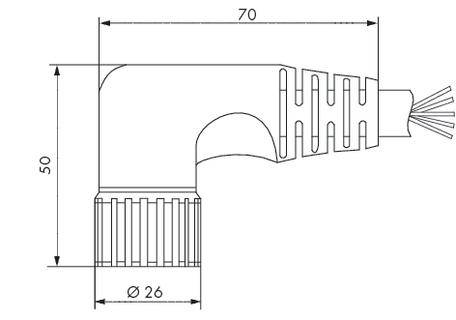

Dessin technique d'un connecteur coudé avec dimensions : longueur totale 70 mm, hauteur 50 mm, diamètre 26 mm. Détails du rainurage.

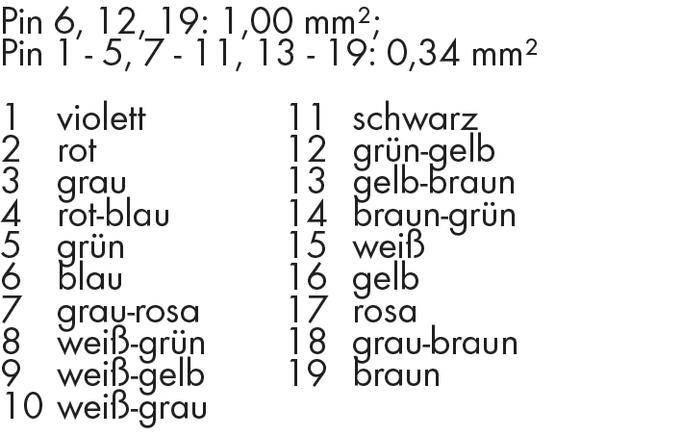

'Tableau de correspondance des couleurs et des numéros de broches pour 19 broches avec différentes sections de câbles : les broches 6, 12 et 19 ont 1,00 mm², les autres 0,34 mm².'
1/4
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
extrémités ouvertes
Coté de raccordement B
M23 femelle droit
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mer. 9 décembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (219,99 € / unité(s))
219,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,18 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Câble de raccordement

  • WAGO 756-3202/120-050
  • Contenu: 1 pc(s)

Caractéristiques techniques

  • M23 FEMELLE 12POL. COUDE OUVERT L.5M
Type

756-3202/120-050

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

extrémités ouvertes

Coté de raccordement B

M23 femelle droit

Nombre de pôles

12

Longueur de câble

5.00 m

Tension nominale

300 V

Connexion

fil, extrémités libres

Type de filetage côté du raccordement

M23

Couleur du câble

noir

Température min.

-5 °C

Température max.

+80 °C

Type de fermeture

à vis

Référence fabricant

756-3202/120-050

Contenu

1 pc(s)

Diam. câble

8.90 mm

UKCA

non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 546259 Câble de raccordement WAGO 756-3202/120-050 Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 546259 Câble de raccordement WAGO 756-3202/120-050 Contenu: 1 pc(s)

Description

Droit, 12 pôles, 5 m, confectionné d'un côté, connecteur femelle M23 droit.
