Câble pour capteurs/actionneurs WAGO 756-5402/040-010 Contenu: 10 pc(s)

Un câble noir avec des fiches rondes aux deux extrémités, généralement utilisé pour des connexions industrielles ou électroniques.

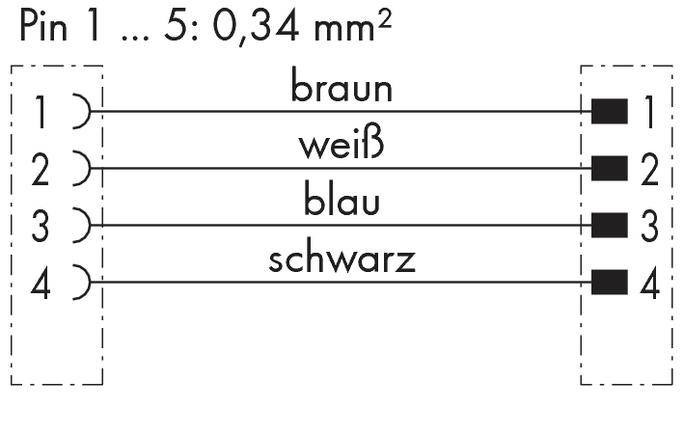

'Pin 1 bis 5 : 0,34 mm²' Schéma de connexion. Pin 1 : marron, 2 : blanc, 3 : bleu, 4 : noir. Connecteur rectangulaire pour tous les broches.
Le diagramme montre la numérotation des broches d'un connecteur M12 et d'une prise M12, chacun avec les numéros 1 à 4.

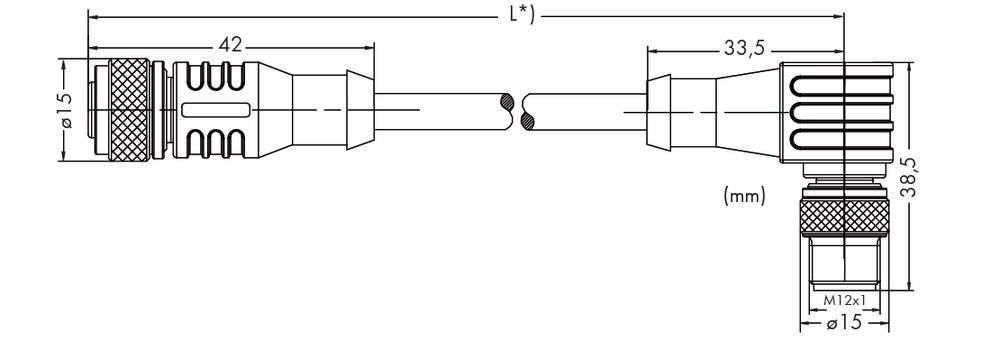

Dessin technique d'une prise audio avec dimensions : longueur 42 mm et 33,5 mm, diamètre 15 mm. Détails de la construction du connecteur avec filetage M12.
1/4
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, coudé
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
M12 femelle droit
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mer. 9 décembre
Vente et expédition :
Conrad ElectronicCGV
Nombre (taille du paquet 10 pc(s))
Total (419,00 € / unité(s))
419,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Câble pour capteurs/actionneurs

  • WAGO 756-5402/040-010
  • Contenu: 10 pc(s)

Caractéristiques techniques

  • CONN FEM M12/DROIT/4P/MÂLE/COUDE/1M
Type

756-5402/040-010

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, coudé

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Coté de raccordement B

M12 femelle droit

Nombre de pôles

4

Longueur de câble

1.00 m

Materiau de la gaine

PUR

Tension nominale

250 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Type de filetage côté du raccordement

M12

Couleur du câble

noir

IP67

Spécificités

pour chaîne porte-câbles

Température min.

+90 °C

Température max.

-50 °C

Type de fermeture

à vis

Référence fabricant

756-5402/040-010

Emballage industriel

oui

Contenu

10 pc(s)

Diam. câble

4.7 mm

Documents et téléchargements

Fiche technique

Fiche technique 546476 Câble pour capteurs/actionneurs WAGO 756-5402/040-010 Contenu: 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 546476 Câble pour capteurs/actionneurs WAGO 756-5402/040-010 Contenu: 10 pc(s)

Description

Confectionné des deux côtés, 4 pôles, connecteur femelle M12 droit, connecteur mâle M12 coudé, 1 m.
