Câble pour capteurs/actionneurs WAGO 756-5509/040-010 Contenu: 10 pc(s)

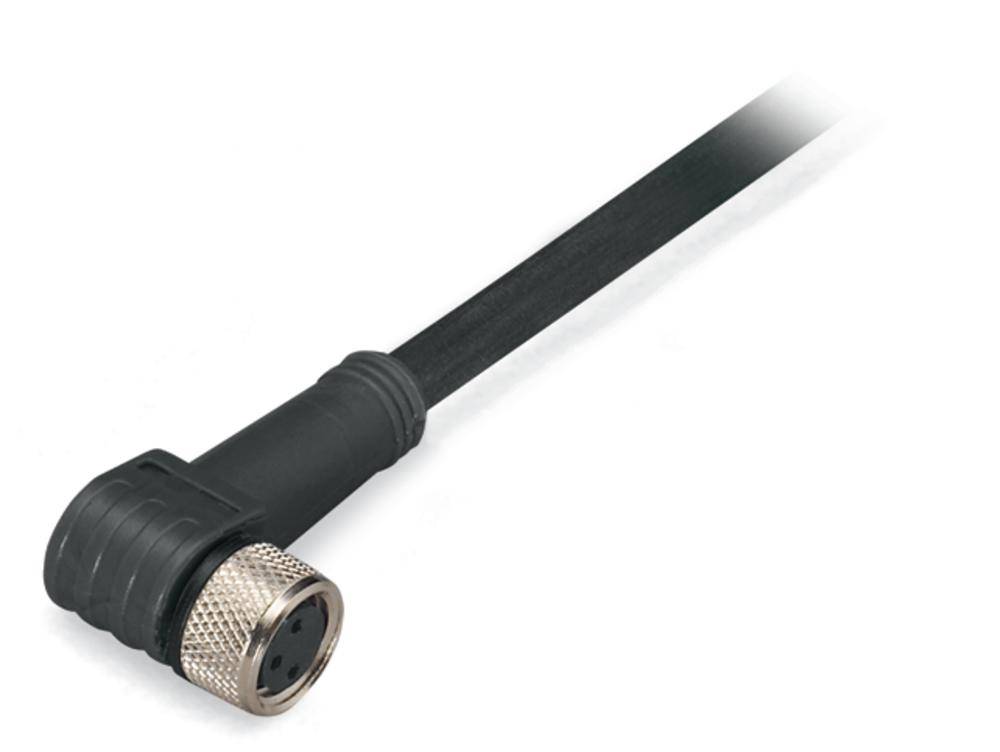

Un câble noir avec deux connecteurs à ses extrémités, utilisé pour la transmission de données ou d'électricité.
Deux connecteurs ronds : à gauche, embase 'M8' avec broches numérotées 3, 4, 2, 1 dans le sens des aiguilles d'une montre ; à droite, fiche 'M12' avec broches 4, 3, 1, 2 dans le sens des aiguilles d'une montre.

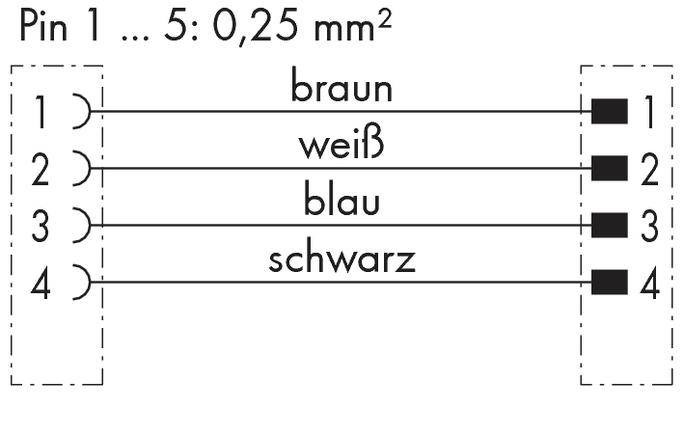

'Pin 1 à 5 : 0,25 mm²' indique les connexions : Pin 1 marron, Pin 2 blanc, Pin 3 bleu, Pin 4 noir. Schéma de câblage.

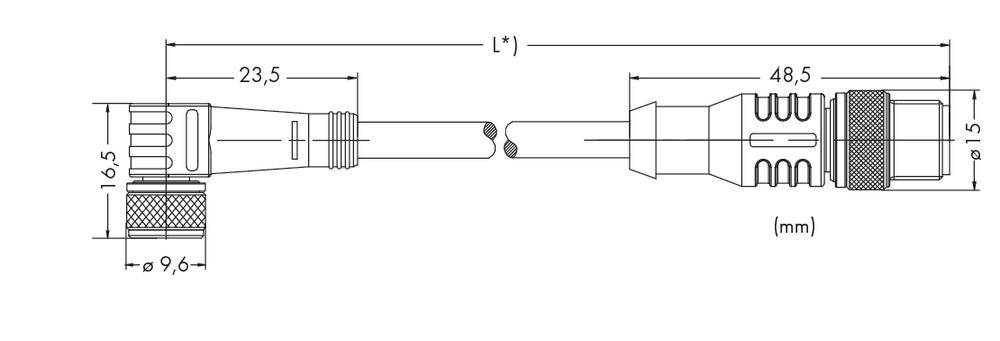

Dessin technique d'un connecteur : Longueur totale L, dimensions en mm. Composants principaux et dimensions clairement marqués.
1/4
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
femelle, coudé
Norme de connecteur
Connectique Sensorik
Coté A
M8 femelle coudé
Coté de raccordement B
M8 femelle coudé
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mer. 9 décembre
Vente et expédition :
Conrad ElectronicCGV
Nombre (taille du paquet 10 pc(s))
Total (445,00 € / unité(s))
445,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Câble pour capteurs/actionneurs

  • WAGO 756-5509/040-010
  • Contenu: 10 pc(s)

Caractéristiques techniques

  • CONN FEM M8 COUDE 4P/MÂLE M12 DROIT
Type

756-5509/040-010

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, droit

femelle, coudé

Norme de connecteur

Connectique Sensorik

Coté A

M8 femelle coudé

Coté de raccordement B

M8 femelle coudé

Nombre de pôles

4

Longueur de câble

1.00 m

Materiau de la gaine

PUR

Tension nominale

250 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Type de filetage côté du raccordement

M8

Couleur du câble

noir

IP67

Spécificités

pour chaîne porte-câbles

Température min.

+90 °C

Température max.

-50 °C

Type de fermeture

à vis

Référence fabricant

756-5509/040-010

Emballage industriel

oui

Contenu

10 pc(s)

Diam. câble

4.7 mm

Documents et téléchargements

Fiche technique

Fiche technique 546546 Câble pour capteurs/actionneurs WAGO 756-5509/040-010 Contenu: 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 546546 Câble pour capteurs/actionneurs WAGO 756-5509/040-010 Contenu: 10 pc(s)

Description

Confectionné des deux côtés, 4 pôles, connecteur femelle M8 coudé, connecteur mâle M12 droit, 1 m.
