Câble pour capteurs/actionneurs WAGO 756-5513/040-010 Contenu: 10 pc(s)

'Câble en Y avec une fiche M12 à une extrémité et deux fiches M8 à l'autre extrémité, adapté pour la connexion d'appareils électroniques.'

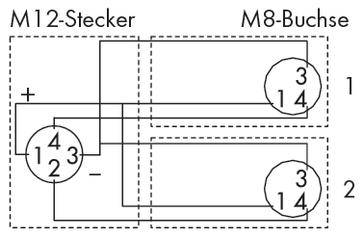

'Schéma de câblage du connecteur M12 et de la prise M8 avec bornes numérotées de 1 à 4. Connexions entre les broches et le câblage illustrées.'

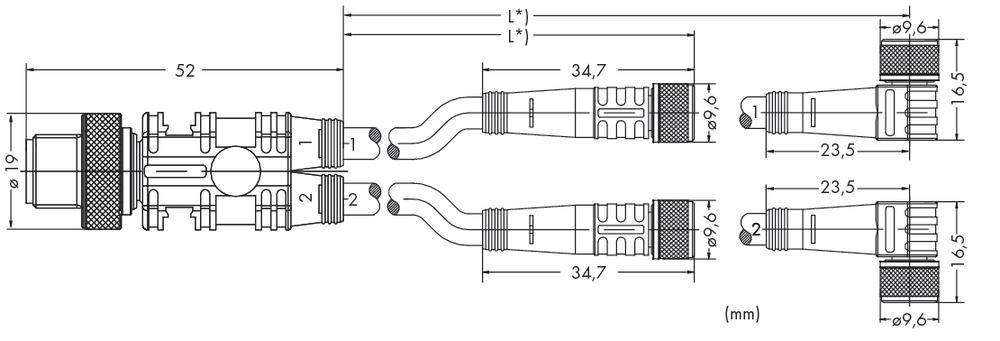

Dessin technique d'un câble avec des dimensions en millimètres. Montre les longueurs des segments et le diamètre. Les chiffres indiquent les dimensions.
Description : Texte 'Pin 1 - 4 : 0,25 mm²'.
1/4
Type de produit
Distributeur et adaptateur pour capteurs/actionneurs
Forme
mâle, droit
femelle, droit
femelle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
M8 femelle droit
M8 femelle droit
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mer. 9 décembre
Vente et expédition :
Conrad ElectronicCGV
Nombre (taille du paquet 10 pc(s))
Total (685,00 € / unité(s))
685,00 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,02 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Câble pour capteurs/actionneurs

  • WAGO 756-5513/040-010
  • connecteur M12 mâle droit /2x connecteur femelle M8 droit
  • Type: 4 pôles

Caractéristiques techniques

  • CONN FEM 2X M8/4P/MÂLE M12/DROIT/1M
Type d'emballage

Package

Type

756-5513/040-010

Type de produit

Distributeur et adaptateur pour capteurs/actionneurs

Forme

mâle, droit

femelle, droit

femelle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 mâle droit

Coté de raccordement B

M8 femelle droit

M8 femelle droit

Nombre de pôles

4

Longueur de câble

1.00 m

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

connecteur

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Couleur du câble

noir

Type de fermeture

à vis

Référence fabricant

756-5513/040-010

Emballage industriel

oui

Contenu

10 pc(s)

Modèle

connecteur M12 mâle droit /2x connecteur femelle M8 droit

Type

4 pôles

Diam. câble

4.3 mm

Documents et téléchargements

Fiche technique

Fiche technique 546557 Câble pour capteurs/actionneurs WAGO 756-5513/040-010 Contenu: 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 546557 Câble pour capteurs/actionneurs WAGO 756-5513/040-010 Contenu: 10 pc(s)

Description

Confectionné des deux côtés, 4 pôles, 2 x connecteur femelle M8 droit, connecteur mâle M12 droit, 1 m.
