Name: Contacteur Siemens 3RT2024-2NF30 3 NO (T) 1 pc(s)
Brand: Siemens
SKU: 1707084
Availability: BackOrder

Un contacteur Siemens SIRIUS, gris, doté de plusieurs bornes de connexion, utilisé pour commander des moteurs électriques et des installations.

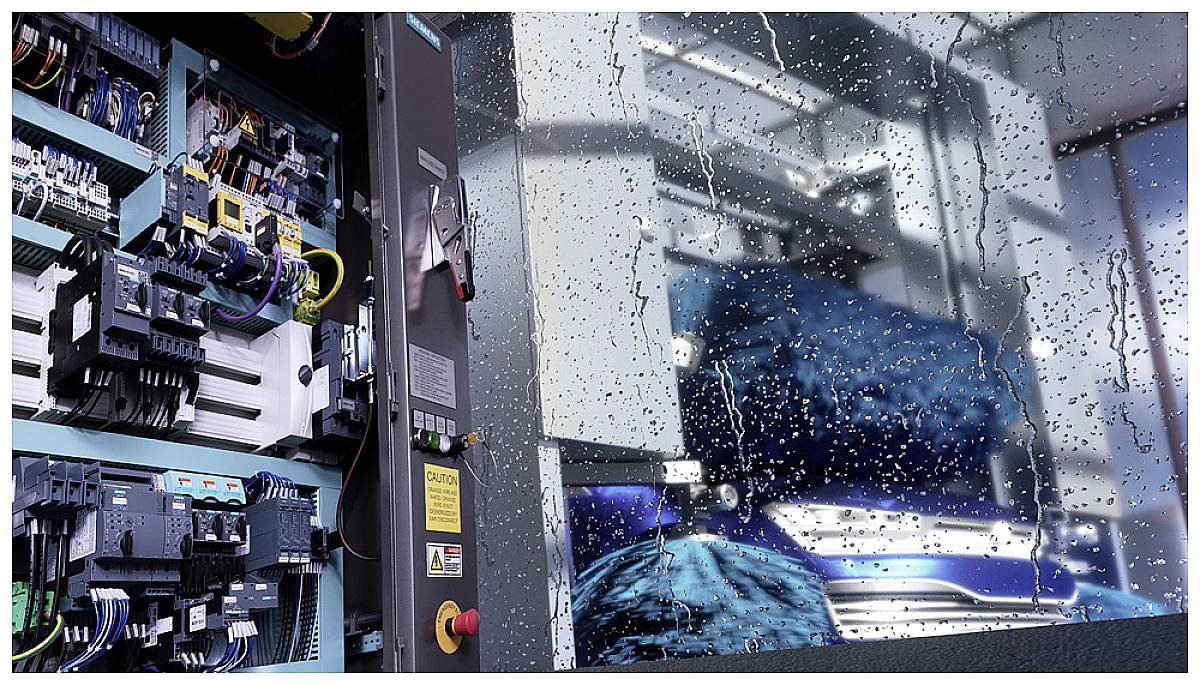

Scène industrielle : Un tableau électrique ouvert avec des câbles et des circuits apparents. À droite, une grande fenêtre ruisselante de pluie est visible.

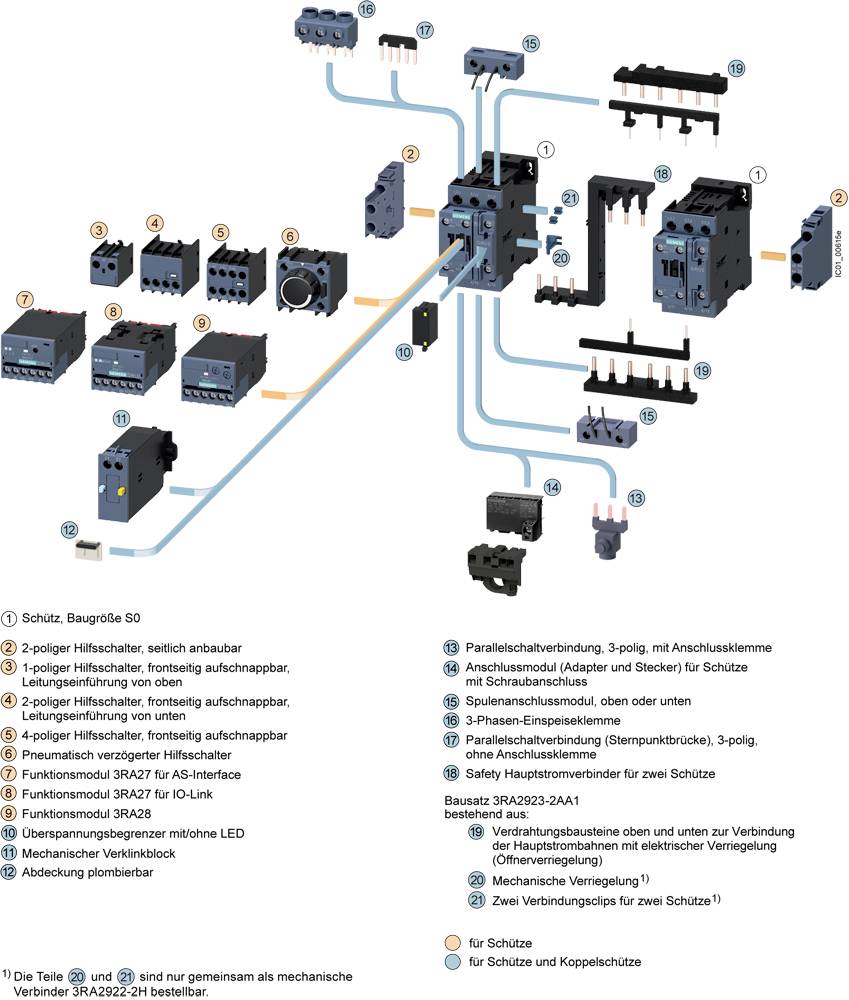

Éclaté d'un système de protection avec des composants numérotés et description correspondante, illustrant les connexions principales et auxiliaires.

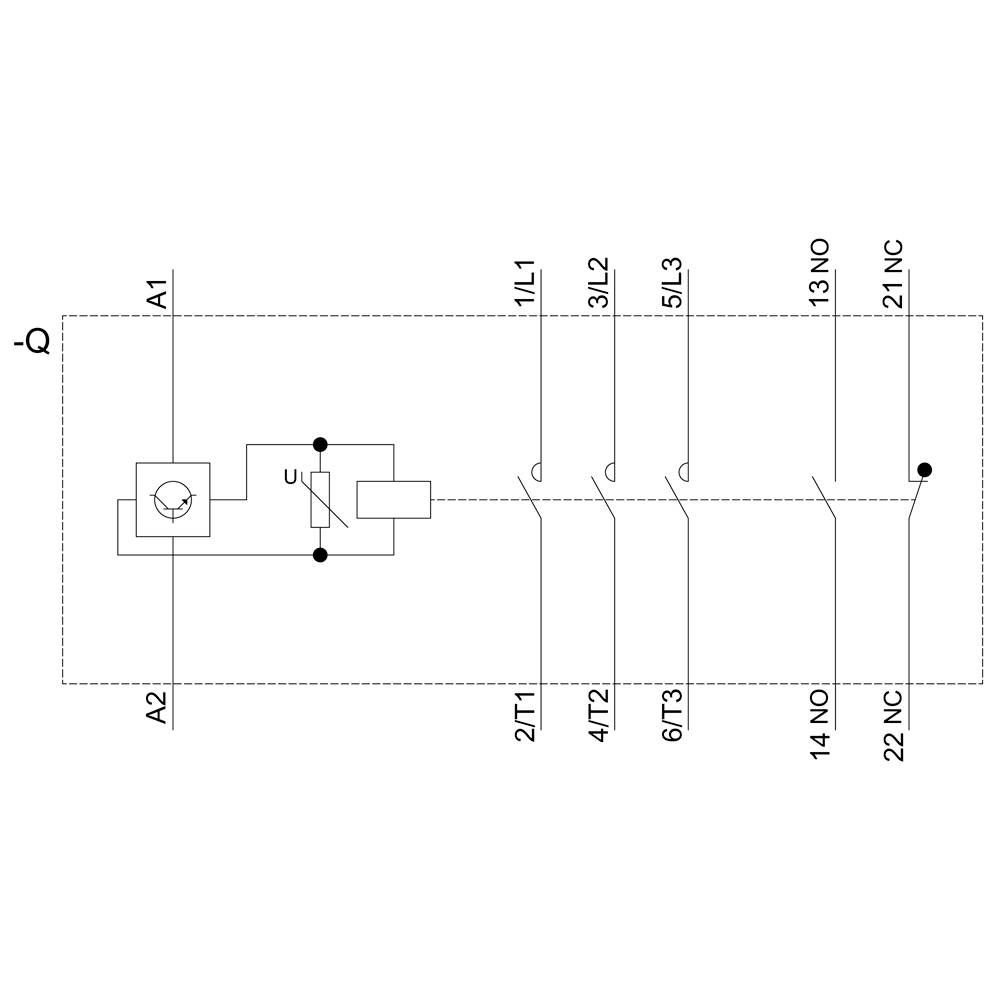

Schéma de câblage d'un disjoncteur moteur avec numéros de position : A1, A2, 1L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO, 21 NC, 22 NC.

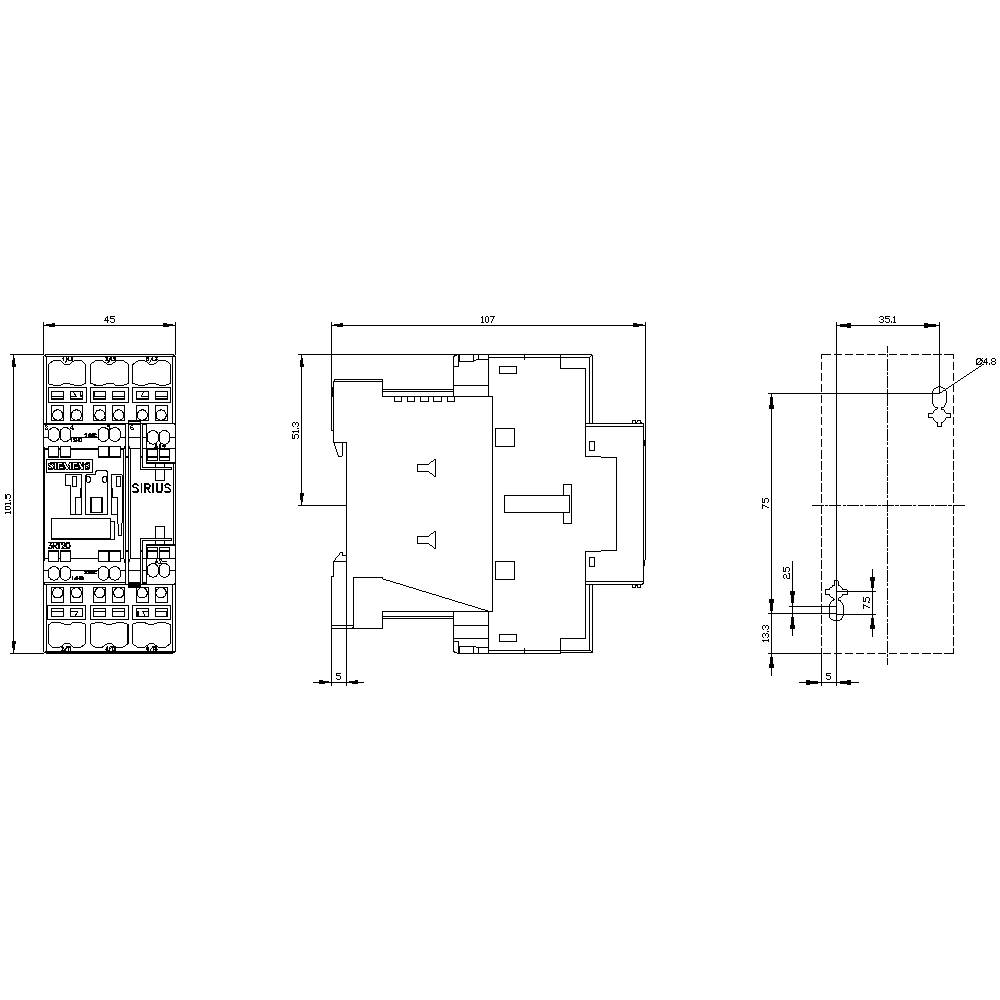

Dessin technique d'un dispositif de commutation électrique avec vue de face, latérale et de dessus. Les dimensions et les détails sont indiqués.

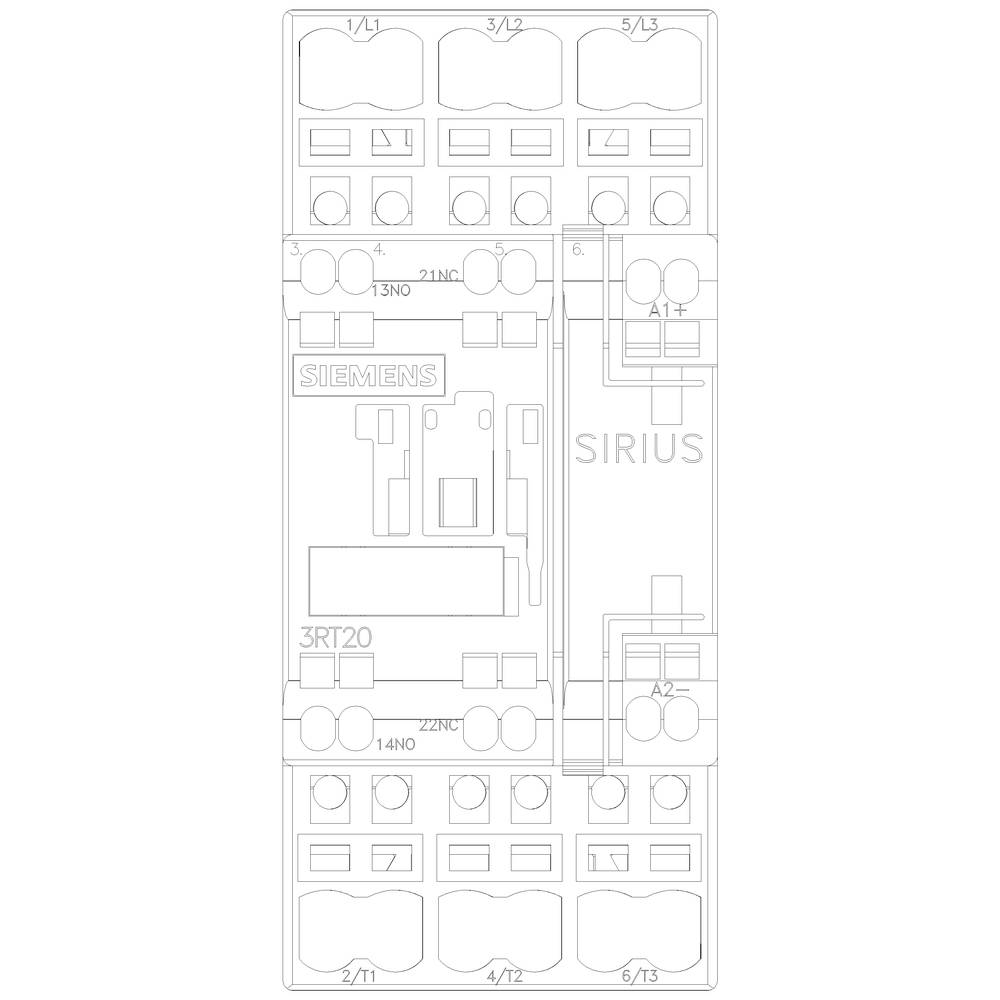

Plan de câblage d'un produit Siemens SIRIUS. Présente les bornes de raccordement et les contacts de commutation internes. Adapté aux applications électrotechniques.

1/6

Photo non contractuelle

Type de produit

Contacteur de puissance

Nombre de pôles

3 pôles

Tension nominale

690 V/AC

Connexion

raccordement à ressort

Type

3RT2024-2NF30

Fiche technique (PDF)

Livraison avant le ven. 23 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (187,49 € / unité(s))

187,49 €

dont 0,11 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de tension : AC/DC
Section de conducteur à un ou plusieurs fils : 10 mmm²
Section de conducteur à fils fins : 6 mmm²

Type de produit: Contacteur de puissance

Type: 3RT2024-2NF30

Dimensions: S0

Nombre de pôles: 3 pôles

Type de contact: 3 NO (T)

Tension nominale: 690 V/AC

Tension de contact (max.): 690 V/AC

Courant continu (max.): 12 A

Convient pour marque: Siemens

Adapté pour série: Siemens modèle S0

Spécificités: avec varistance

Type de montage: fixation par encliquetage
fixation par vis

Connexion: raccordement à ressort

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 102 mm

Profondeur: 107 mm

Dim.: (l x H x P) 45 x 102 x 107 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: VRAI

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: Spring clamp connection

: AC/DC

: 12.5 A

: 5.516240625

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Puissance

Contacteur Siemens 3RT2023-1AB00 3 NO (T) 1 pc(s)

Code produit :1699182

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

53,33 €^*

Contacteur Siemens 3RT2023-1AC20 3 NO (T) 1 pc(s)

Code produit :1704587

Livraison avant le mer. 21 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

35,83 €^*

Contacteur Siemens 3RT2023-1AM20 3 NO (T) 1 pc(s)

Code produit :1683922

Livraison avant le ven. 23 octobre

Conrad Electronic

4000 W

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

58,33 €^*

Contacteur Siemens 3RT2023-1AN24 3 NO (T) 1 pc(s)

Code produit :1704797

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

73,33 €^*

Contacteur Siemens 3RT2023-1AR60 3 NO (T) 1 pc(s)

Code produit :1684070

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

56,66 €^*

Contacteur Siemens 3RT2023-1AT60 3 NO (T) 1 pc(s) Piece

Code produit :1684035

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

58,33 €^*

Contacteur Siemens 3RT2023-1AU00 3 NO (T) 1 pc(s) Piece

Code produit :1686127

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

53,33 €^*

Contacteur Siemens 3RT2023-1AU20 3 NO (T) 1 pc(s)

Code produit :1683592

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

56,66 €^*

Contacteur Siemens 3RT2023-1AV04 3 NO (T) 1 pc(s) Piece

Code produit :1699191

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

78,33 €^*

Contacteur Siemens 3RT2023-1BD40 3 NO (T) 1 pc(s) Piece

Code produit :1686913

Livraison avant le ven. 23 octobre

Conrad Electronic

4 kW

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

158,33 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1707084 Contacteur Siemens 3RT2024-2NF30 3 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1707084 Contacteur Siemens 3RT2024-2NF30 3 NO (T) 1 pc(s)

Description

Contacteur de puissance, AC-3 : 12 A, 5,5 kW / 400 V 1 NO + 1 NF, CA (50-60 Hz) circuit de commande DC 95-130 V CA / CC 3 pôles, Taille S0 borne à ressort.

Avertissement

Description

Contacteur de puissance, AC-3 : 12 A, 5,5 kW / 400 V 1 NO + 1 NF, CA (50-60 Hz) circuit de commande DC 95-130 V CA / CC 3 pôles, Taille S0 borne à ressort.
