Name: Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Démarreur progressif
Brand: Dold
SKU: 2359190
Availability: BackOrder

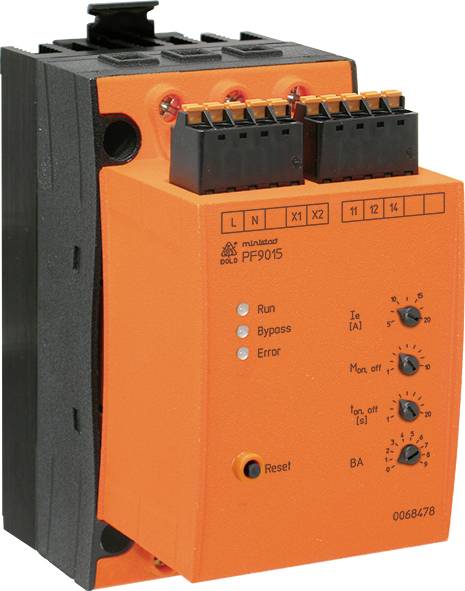

Un appareil électronique orange et noir avec plusieurs ports et étiquettes : « Run », « Bypass », « Error ». Modèle « PF9015 ».

Photo non contractuelle

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le lun. 30 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (612,50 € / unité(s))

612,50 €

dont 0,21 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Pour la limitation du courant de démarrage et le démarrage sans à-coups des moteurs asynchrones
Un seul appareil de 67,5 mm de large pour un démarrage progressif, une protection moteur, une surveillance de séquence de phases, de sous-tension et de surtension
Démarrage sans secousse et courant de démarrage réduit
Augmente la durée de vie des moteurs à courant alternatif et des composants d'entraînement mécaniques
Pour les courants moteur jusqu'à 2 A (jusqu'à 4 A sur demande)
Démarrage progressif / démarrage progressif durée 1... 2 s
Économie d'énergie grâce au pontage des semi-conducteurs après un démarrage progressif
Courant de démarrage symétrique

Caractéristiques techniques

Tension auxiliaire : AC 230 V ± 10 %
Protection contre les surtensions : varistor AC 275 V.
Temps de démarrage / de sortie : 1 ... 20 s
Couple de démarrage/de sortie : 20... 70 % du couple moteur nominal
Tension de démarrage : commande complète des thyristors
Temps de démarrage : 100 ms, 200 ms, 400 ms.
Consommation : 4 va
Entrée de commande Run X1(+), X2
Tension de commande : AC/DC 20 ... 300 V
Courant d'entrée de commande : 0,2 ma... 3,1 mA env.
Temporisation à la mise sous tension : 60 ms.
Temporisation à la mise hors tension : 320 ms.
Sortie de détection prête 11, 12, 14
Configuration de contact : 1 inverseur
puissance de coupure
Selon AC 15
CONTACT NO : 3 A / AC 230 V IEC/EN 60 947-5-1
CONTACT NC : 1 A / AC 230 V IEC/EN 60 947-5-1
durée de vie électrique
Après AC 15 à 3 A, AC 230 V : 2 x 105 cycles de commutation
Fréquence de commutation autorisée : max. 1 800 cycles / h
Résistance aux courts-circuits
Fusible fusible max. : 4 A GG / GL IEC/en 60 947-5-1
Durée de vie mécanique : ≥ 108 cycles de commutation

Tension moteur: 3AC 200 - 480 V

Type de produit: Démarreur progressif

Courant de raccordement: 5 A

Alim.: 3 AC 200 ... 480 V

Phases d'activité: 3

Référence fabricant: 0068478

Type: PF9015.11 3AC200-480V HU=AC230V 5-20A

Durée pour atteindre un flux lumineux de 60 % (s): 1 ... 20 s

Temps d’arrêt: 1 ... 20 s

Dim.: (L x l x H) 67.5 x 22.5 x 105 mm

Connexion: borne à vis
borne à ressort

Largeur: 22.5 mm

Hauteur: 105 mm

Longueur: 67.5 mm

Profondeur: 120.3 mm

Température max.: +50 °C

Température min.: -20 °C

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Démarreur progressif

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 Démarreur progressif

Description

Le PF 9015 de la famille MINISTART est un appareil de commande électronique robuste pour l'entrée et la sortie en douceur des moteurs triphasés/asynchrones avec fonctions de surveillance intégrées. Une fois le démarrage réussi, les semi-conducteurs de puissance sont pontés au moyen de relais pour minimiser la perte de puissance dans l'appareil.

· Conforme à IEC/en 60 947-4-2
· Adapté aux moteurs IE3
· Commande 3 phases avec relais de dérivation intégré
· Surveillance de la séquence de phases, de la sous-tension et de la surtension
· Protection contre le blocage en mode dérivation
· Protection moteur intégrée selon la classe 10 · Conforme à la norme IEC/en 60947-4-2
· Limitation du courant de démarrage
· Surveillance thyristor
· Détection de charge manquante
· Détection automatique de la fréquence de la tension de charge
· Surveillance de la température des semi-conducteurs de puissance
· Fonction de démarrage en kick
· Largeur : 67.5 mm

Ce texte a été traduit par une machine.
