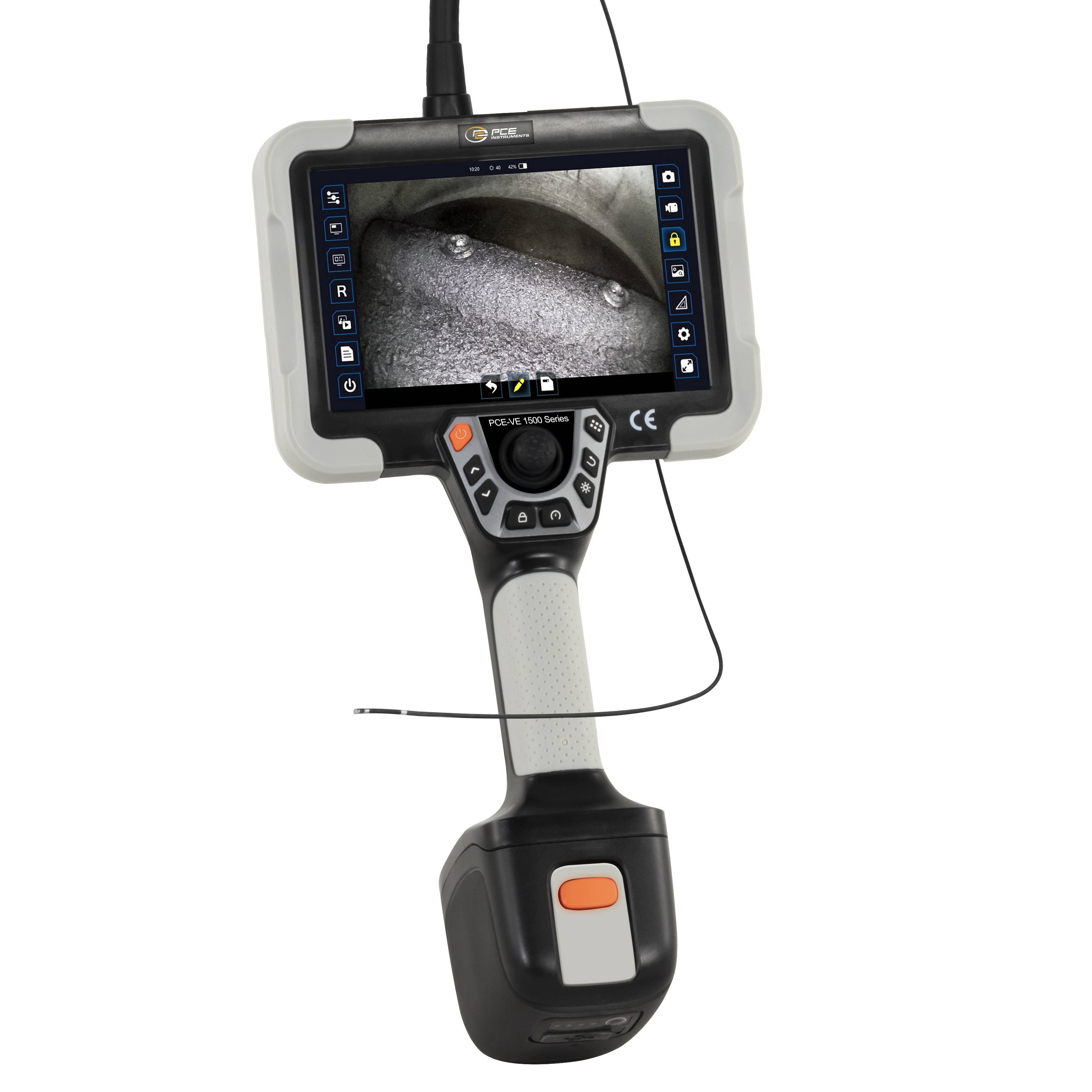

Endoscope PCE Instruments PCE-VE 1500-38200 Ø de la sonde: 3.8 mm Longueur de sonde: 2 m

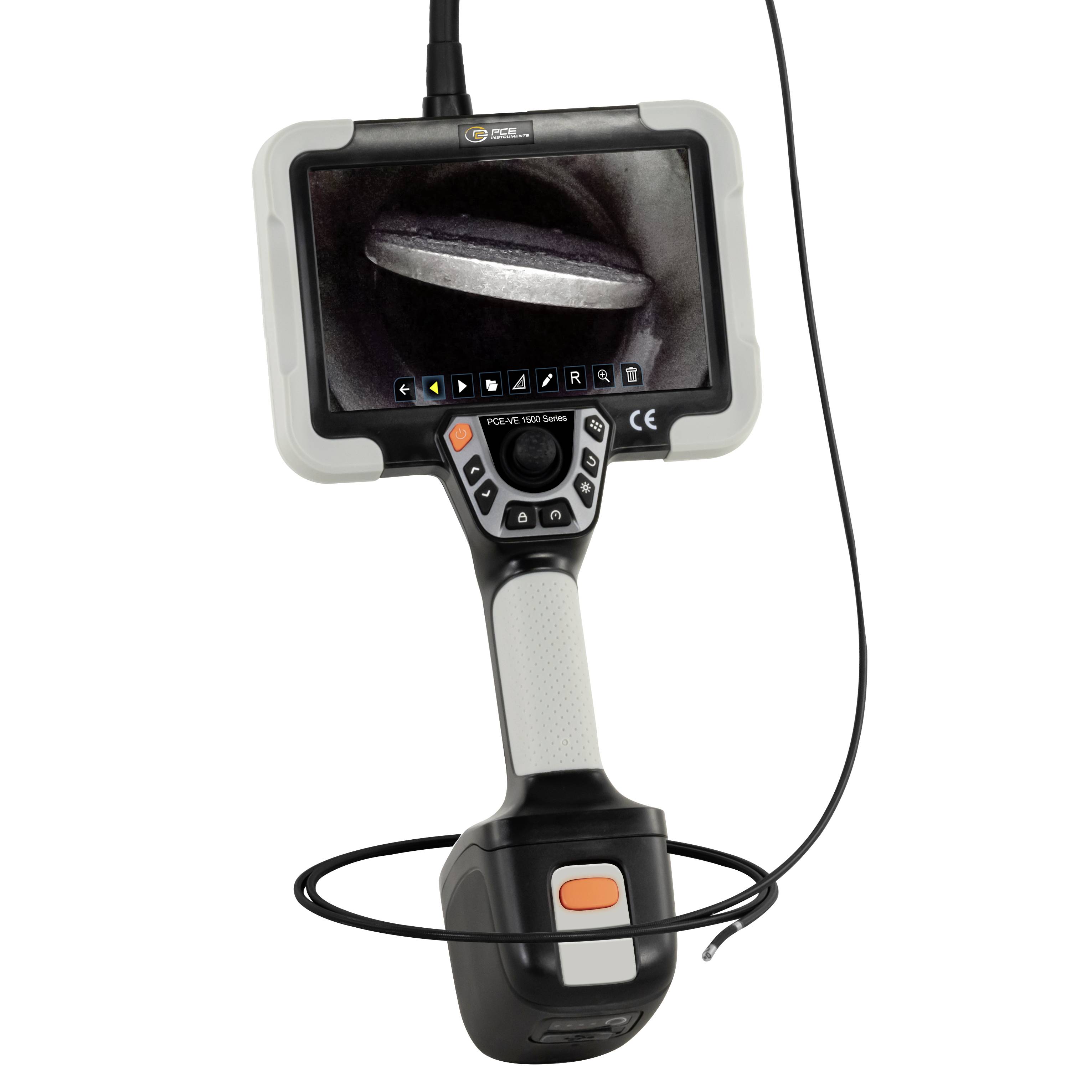

L'endoscope numérique a été conçu pour les inspections sur les composants techniques. Le câble de l'endoscope numérique d'une épaisseur de seulement 3,8 millimètres permet de rendre visible et d'évaluer l'état actuel des moteurs, des transmissions, des souffleries, des vannes et d'autres composants, même de l'intérieur. La caméra numérique haute résolution est placée à l'avant et dispose d'un angle de vue très large à 120°. Six LED sont placées autour de la caméra pour éclairer le champ de vision à différents niveaux de luminosité. Le tuyau flexible de la caméra est d'une longueur d'environ 1,88 mètre depuis la pointe où la caméra est placée jusqu'à l'épaississement dans la zone de raccordement. Le diamètre sur cette longueur est de seulement 3,8 mm, de sorte que cet endoscope numérique industriel permet également d'utiliser de très petites ouvertures d'accès. Une fois que le câble de l'endoscope numérique a été placé dans la zone d'intérêt, la position exacte de la caméra peut être réglée en tirant, en faisant glisser et en tournant. En outre, si la position actuelle offre suffisamment de place pour le mouvement, la tête de caméra mobile séparée peut être pliée dans toutes les directions par joystick. Avec cet endoscope numérique vidéo, il est possible d'inspecter de nombreux détails à l'intérieur des composants sans les détruire. La tête de caméra flexible réglable mesure 46 mm de long. Lorsque cette tête de caméra est pliée de 90 degrés, elle a un rayon de courbure d'environ 35 millimètres.Avec cet endoscope numérique avec caméra 1 mégapixels, le format de lecture d'image peut être défini sur l'écran à 1280 x 720 pixels ou 640 x 480 pixels. Si l'utilisateur choisit une représentation plus petite de 640 x 480 pixels, les zones latérales de la bordure de l'image ne sont pas couvertes par des icônes de menu. Pour la qualité d'image des images enregistrées, vous pouvez choisir entre 480, 720 et 1080 pixels de hauteur d'image. Il convient de noter que lors du choix de différents formats pour l'affichage et le stockage d'images, les coupes d'image sont différentes car, en raison de la différence de format, les parties d'image sont supprimées en haut et en bas ou à droite et à gauche. En revanche, pour les images prises via la fonction gel, le format défini pour l'affichage de l'écran est pris en charge. De nombreux marqueurs d'image sont l'un des points forts de la série PCE-VE 1500 Les endoscopes numériques industriels actuels de cette série offrent des possibilités pratiques pour marquer les images prises. Par exemple, sur l'écran tactile, les détails de l'image peuvent être facilement encerclé ou marqués par des flèches et être accompagnés de textes. Les enregistrements peuvent être évalués, marqués et affectés de manière unique sans équipement supplémentaire. La manipulation de ces endoscopes numériques est néanmoins très simple grâce au joystick, à l'écran tactile et aux touches de fonction. Les différents modèles d'appareils de la série ne diffèrent que pour les résolutions et les directions de vue des caméras et pour les diamètres et les longueurs des câbles d'endoscope numérique. Avec un poids de seulement un peu plus de deux kilos, l'endoscope numérique industriel peut être tenu d'une seule main lors d'utilisations courtes. La même main permet également de commander les touches de fonction dans la partie supérieure de la poignée et du joystick. L'appareil peut également être porté avec la sangle d'épaule, fixé sur un trépied ou posé ou suspendu à côté du poste d'inspection. Câble d'endoscope numérique interchangeable avec moteurParmi les autres spécificités de cette série d'endoscopes numériques, citons le moteur pour la commande de la tête de caméra. Le moteur, le câble de la caméra et la caméra ont été conçus comme une unité complète pour que le raccordement à l'appareil manuel fonctionne rapidement et facilement. L'unité de caméra peut être fixée facilement et en toute sécurité sur l'appareil portable et se résolvez si nécessaire. Manette de commande de caméra Le joystick permet de modifier l'orientation de la tête de caméra et donc le sens de visualisation de la caméra. L'actionnement du joystick permet de cintrer la tête de caméra mobile dans le sens prescrit. Des angles de courbure de plus de 180 degrés sont possibles par endroits. Le joystick est placé au-dessus de la poignée de manière à pouvoir être déplacé avec un doigt de la main tenant l'endoscope numérique.Fonctions de l'écran tactileLe grand écran permet un accès très simple à de nombreux menus et fonctions spéciales. Sans l'écran tactile, certaines des fonctions offertes par l'endoscope numérique industriel ne seraient pas possibles. Cela comprend par exemple le cercle de détails ou le placement de textes avec votre doigt ou un touchpad. L'affichage et l'utilisation de claviers pour la saisie de texte ne fonctionnent que via l'écran tactile.zoom : les images affichées sur l'écran peuvent être agrandies numériquement plusieurs fois. Pour ce faire, l'image est doublée ou écartée avec deux doigts. En déplaçant l'image avec votre doigt, vous pouvez contrôler directement sur l'endoscope vidéo non seulement la découpe agrandie, mais également l'image agrandie. Image dans l'image : l'image actuelle de l'objet étudié peut être immédiatement comparée à une image enregistrée sur l'endoscope numérique industriel à l'aide de la fonction image-in. L'image enregistrée apparaît par défaut en grand et est superposée sur la partie supérieure droite de la plus petite image live. Les deux images peuvent être agrandies en les détirant. En appuyant deux fois sur la petite image, vous pouvez passer en mode plein écran et la grande image affichée auparavant est petite. Grille : l'affichage de la grille permet de réaliser des comparaisons ciblées de petites coupes d'image. La grille permet de diviser l'image actuelle sur l'endoscope numérique vidéo en longueur et en largeur en 29 rectangles de même taille. Lorsque la grille est activée, elle est également reprise sur les images enregistrées. Filigrane : le menu filigrane permet d'activer l'endoscope numérique industriel non seulement la grille et le marquage de la date de l'heure pour les images, mais également les étiquettes spécifiques à l'utilisateur. Le marquage de la date de l'heure apparaît toujours en petits caractères rouges au centre de la bordure inférieure. Pour les tampons d'image spécifiques à l'utilisateur, vous pouvez régler la couleur du texte, la taille du texte et la position du texte. Ils peuvent être utilisés d'une part pour accepter les désignations de l'objet d'examen sur chaque image enregistrée. D'autre part, ils peuvent être utilisés pour insérer des commentaires sur des images enregistrées. Marquer les images figer : après « geler » l'image en appuyant sur le cadenas du pictogramme sur l'écran tactile, l'endoscope vidéo numérique active immédiatement le menu d'édition associé. Lorsque le symbole de stylet est actif, il est possible de dessiner des repères simples sur l'image à l'aide du doigt ou d'un touchpad. L'image marquée peut ensuite être enregistrée sous la désignation actuelle ou comme image supplémentaire. Fonction de rapport : la fonction de rapport permet de créer des rapports au format DIN A4 sur l'endoscope numérique industriel. Vous pouvez insérer jusqu'à 20 images enregistrées dans ces rapports et y ajouter des sous-titres. InterfacesL'endoscope vidéo numérique est équipé des interfaces suivantes : USB-A, USB-C, mini-HDMI, audio, WiFi et un slot pour carte mémoire pour cartes SD jusqu'à 128 Gb.

Ce texte a été traduit par une machine.
