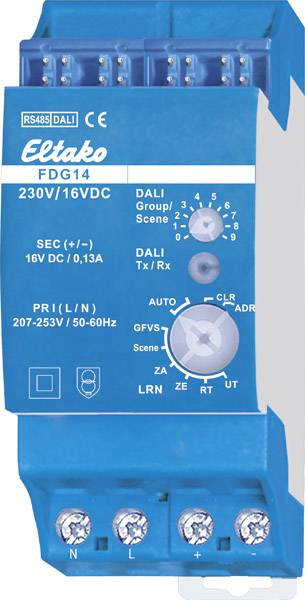

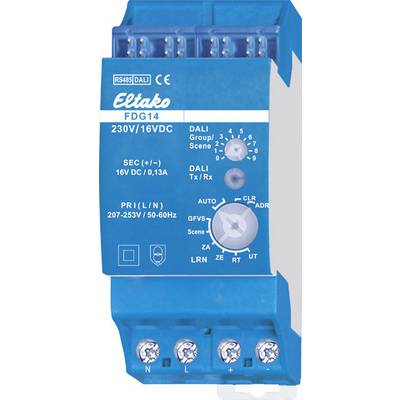

FDG14 Eltako Passerelle profilé

Passerelle DALI, bidirectionnelle. Perte en veille seulement 1 watt. Connexion au bus Eltako-RS485. Câblage transversal uniquement bus avec cavalier. Tension d'alimentation 230 V sur les bornes N et L. Sur les bornes DALI +/-, 16 V DC/130 ma sont fournis pour un maximum de 64 appareils DALI. Cette passerelle permet de commander des appareils DALI avec des émetteurs radio EnOcean. A partir de la semaine de fabrication 14/16, les groupes 0 à 15 peuvent être commandés et la commande de diffusion peut également être retirée. De plus, les scènes DALI peuvent être récupérées de 0 à 15. Les installations DALI qui doivent être commandées avec le FDG14 doivent donc être configurées en groupes 0 à 15. Le logiciel de configuration ou les modules de commande sont proposés par des fabricants renommés de composants DALI (par ex. Tridonic DALI XC). Le FDG14 enregistre en interne la valeur de variation pour chacun des groupes 0 à 15 et fournit cette valeur comme retour d'information. Les mêmes télégrammes de retour sont générés que pour un FUD14. Le FDG14 occupe 16 adresses d'appareil BR14. Les commentaires des adresses de l'appareil correspondent, par ordre croissant, aux valeurs de variation des groupes DALI 0-15. Le retour d'information peut être réglé individuellement par groupe de télégramme à variation (%) sur télégramme à bouton-poussoir (on/Off) avec PCT14. Ainsi, les actionneurs BR14 peuvent être commandés à l'aide du retour d'information. Le FDG14 remplit la fonction du maître DALI et de l'alimentation DALI. Seuls les boutons-poussoirs pour les groupes 0 à 8 et les scènes DALI 0 à 9 peuvent être programmés via les commutateurs rotatifs. Les télégrammes de taxe pour les groupes 9-15 et les scènes 10-15 ne sont possibles que par des entrées dans PCT14. Attention : les boutons radio nécessitent toujours un double clic lors de l'apprentissage manuel dans le FDG14 ! Pour CLR, un simple clic suffit. Un bouton directionnel ou un bouton universel avec le même ID et la même touche ne peut pas être appris plusieurs fois en différents groupes. Le dernier groupe sélectionné s'applique toujours. Un bouton-poussoir peut donc commuter soit un seul groupe, soit tous les groupes avec diffusion. Un FBH peut également être appris par groupe. En cas d'apprentissage manuel, celui-ci agit de manière toujours indépendante de l'intelligence. Le PCT14 permet également de régler le seuil de luminosité. Pour le FBH de tous les groupes, le délai d'arrêt peut être réglé en minutes (1..60). 3 minutes par défaut.
