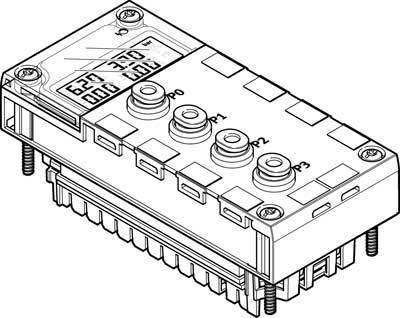

FESTO Module analogique CPX-4AE-P-B2 560361 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
529,17 €
3
2% = 12,91 €
516,26 €
5
3% = 18,04 €
511,13 €
10
4% = 21,49 €
507,68 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (529,17 € / unité(s))
529,17 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Module analogique
- FESTO CPX-4AE-P-B2 560361
- Contenu: 1 pc(s)
Caractéristiques techniques
- Dimensions L x L x H : (avec bloc de chaînage)
- 50 mm x 107 mm x 55 mm
- Nombre d'entrées : 4
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Plage de tension de fonctionnement DC: 18... 30 V
- Unité(s) pouvant être représentée(s): KPa
- mbar
- psi
- Format de données : 15 bits + signe
- Représentation binaire en mbar, kPa, psi
- Diagnostic : dépassement de la valeur limite par canal
- Erreur de paramétrage
- Limite de capteur par canal
- Plage de mesure de pression valeur initiale : -1 bar
- Plage de mesure de pression valeur finale : 1 bar
- Consommation de courant propre à la tension de fonctionnement : type. 50 mA
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Temps de cycle interne : 5 ms.
- Classe de résistance à la corrosion KBK : 1 - faible résistance à la corrosion
- (À l'état monté)
- Température de stockage: -20 ... 70 °C
- Affichage LED : 1 diagnostic collectif
- Température moyenne : 0... 50 °C
- Mesure : 4x pression relative / 2x pression différentielle
- Tension de fonctionnement nominale DC : 24 V.
- Paramétrage : retard de diagnostic par canal
- Hystérésis par module
- unité de mesure
- Lissage des valeurs de mesure par canal
- Diagnostic surveillance de la valeur limite par canal
- Limite de détection de diagnostic par canal
- Mesure de la pression relative/différentielle
- Raccordement pneumatique : QS-4
- Indice de protection : IP65
- IP67
- Température ambiante: -5 ... 50 °C
- Matériau du boîtier : renforcé PA
- PC
- Remarque sur les matériaux : conforme à la directive RoHS
- Type de produit
Module analogique
- Milieu d'utilisation
air comprimé
- Milieu d'utilisation
Air comprimé
- Température de fonctionnement
-5 °C (min)
- Plage de température des médias
0 à 50 °C
- Référence fabricant
560361
- Dim.
(L x l x H) 107 x 50 x 50 mm
- Nombre d'entrées numériques
4
- Température de fonctionnement min.
-5 °C
- Matériau
PA
- Température max. des médias
50 °C
- Température min. des médias
0 °C
- Largeur
50 mm
- Température ambiante max.
+50 °C
- Température ambiante min.
-5 °C
- Hauteur
50 mm
- Longueur
107 mm
- Raccord
QS-4
- Tension de fonctionnement
24 V
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2204489 FESTO Module analogique CPX-4AE-P-B2 560361 1 pc(s)
Description
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. La valeur QNn représente le dimensionnement pour les gaz en litres par minute.
