Finder 56.32.9.024.0040 Relais enfichable 24 V/DC 12 A 2 inverseurs (RT) 1 pc(s)

Relais électromagnétique avec socle métallique, boîtier transparent, tension de service 230V AC. Contient les symboles CE, TÜV et autres certifications.

Photo non contractuelle

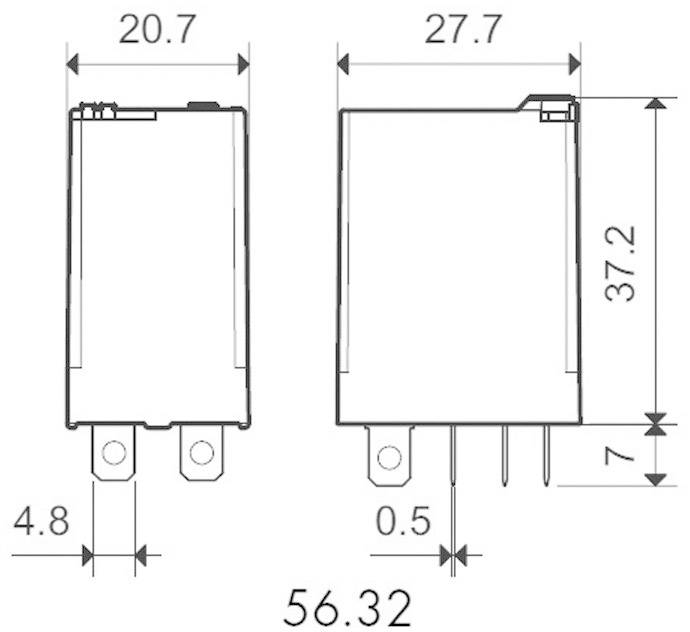

Dessin technique d'un composant électronique rectangulaire avec dimensions ; hauteur : 37,2 mm, largeur : 27,7 mm, profondeur : 20,7 mm.

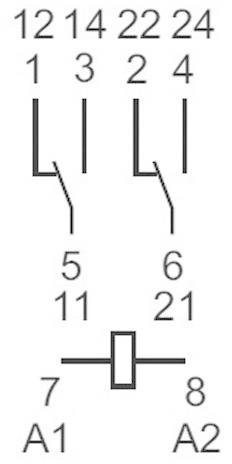

Schéma de connexion avec quatre bornes sur le dessus (12, 14, 22, 24), deux bornes en bas (A1, A2) et deux connexions intermédiaires.

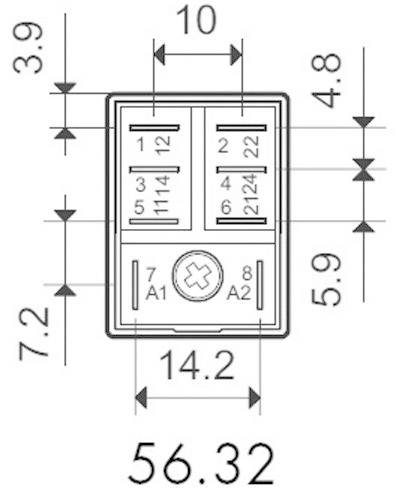

Dessin technique d'un composant rectangulaire avec les dimensions indiquées en millimètres : 14,2 x 7,2. Contient un perçage central.

1/4

Photo non contractuelle

Type de produit

Relais enfichable

Tension nominale de la bobine

24 V/DC

Type de commande

monostable, 1 bobine

Type de contact

2 inverseurs (RT)

Tension de contact (max.)

400 V/AC

Fiche technique (PDF)

Livraison avant le jeu. 24 septembre

127 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (14,16 € / unité(s))

14,16 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de puissance enfichable série 56.32

Caractéristiques techniques

Type de produit: Relais enfichable

Type: 56.32.9.024.0040

Tension nominale de la bobine: 24 V/DC

Tension de fonctionnement (min.): 19.2 V/DC

Tension de fonctionnement (max.): 26.4 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 600 Ω

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 12 A

Puissance de coupure max.: 3000 VA

Connexion: cosses plates 4.8 mm

: type de protection par relais RT I

Température min.: -40 °C

Température max.: +70 °C

Couleur: multicolore

Longueur: 27.7 mm

Largeur: 20.7 mm

Hauteur: 37.2 mm

Dim.: (L x l x H) 27.7 x 20.7 x 37.2 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 12 A

: 20.7

: 36.8 mm

: 27.7 mm

: 20 A

: FAUX

: Polarity free

: Mono stable

: FAUX

: Single contact

: FAUX

: Plug-in connection

: 24-24 V

: DC

: FAUX

: 19.2-26.4 V

: DC

: 0

: 0

: 2

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 506081 Finder 56.32.9.024.0040 Relais enfichable 24 V/DC 12 A 2 inverseurs (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 506081 Finder 56.32.9.024.0040 Relais enfichable 24 V/DC 12 A 2 inverseurs (RT) 1 pc(s)

Description

Modèle

Bouton test verrouillable
Indicateur mécanique.

Avertissement

Homologations : cULus, EAC, RINA, VDE, LR, ENEC, CSA, CCC.
