Fischer 512195 SolarFlat Blechdach 400 AL Rail de toit
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (1 m = 11,04 €)
220,83 €
HT
Plus que 2 Paquet(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

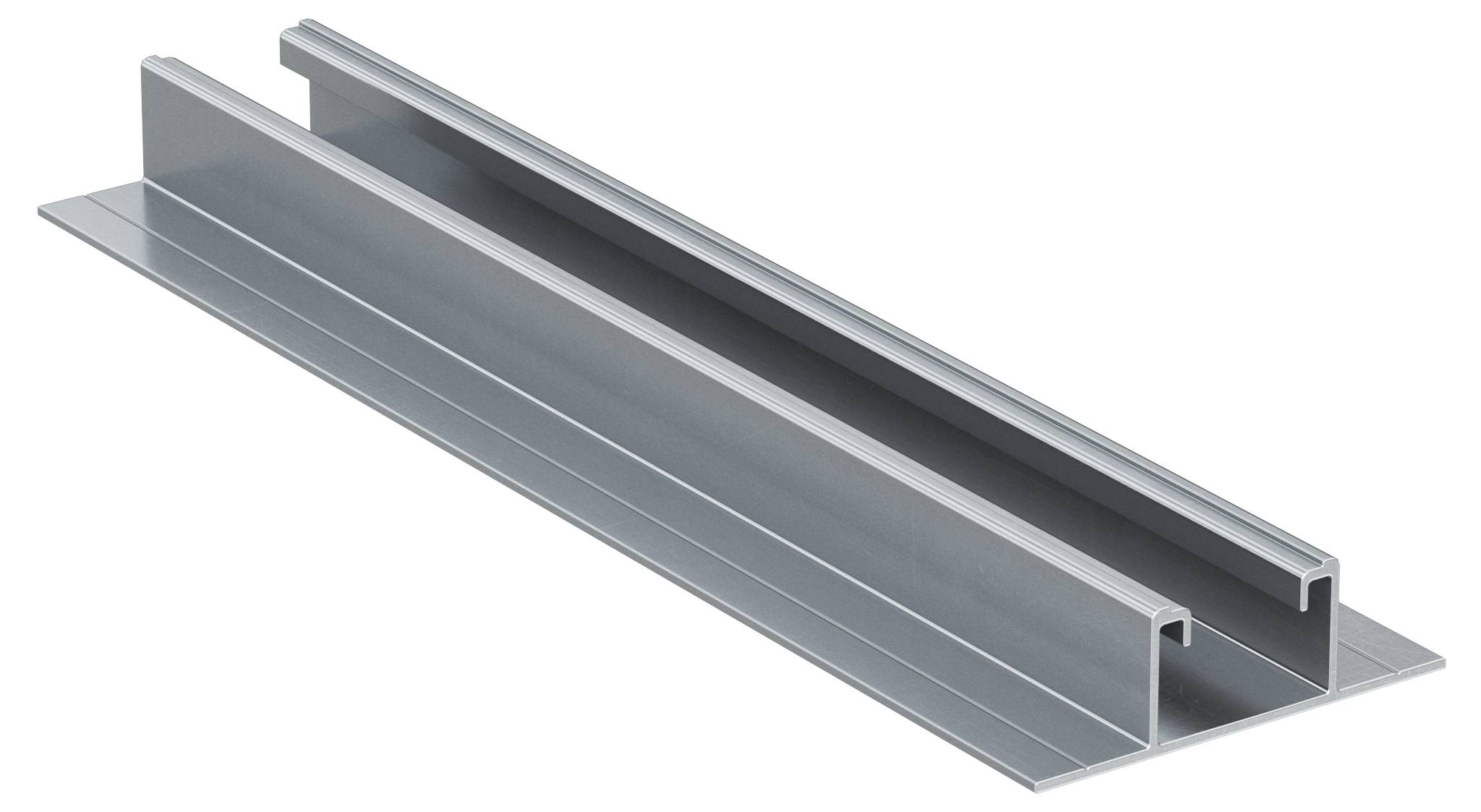

Profil fischer pour toiture en tôle SolarFlat 400 mm aluminium
- Pour le montage de panneaux PV en mode portrait sur des panneaux trapézoïdaux
- Idéal Ideal pour l'optimisation de la construction dans les installations avec des grandes dimensions de base
- Fabriqué en aluminium AW 6060 T6
- Déterminez l'écartement des essieux des fixations en fonction de l'inclinaison des nervures trapézoïdales et des charges de neige et de vent sur le terrain
- Collez une couche de ruban adhésif butyle CG INT entre le rail et la tôle trapézoïdale. Veillez à ce que la bande adhésive en butyle soit tournée de manière à ce que la couche d'aluminium se trouve sur le côté sur lequel repose le rail
- Lors de la fixation avec des rivets ALG, positionnez le rail sur la tôle trapézoïdale et percez le rail et la tôle avec un foret de 5,5 mm
- Lors de la fixation avec vis de perçage EPDM 6x25, forez le rail de toit en tôle plat solaire uniquement à l'endroit où la fixation doit être effectuée. Positionnez le rail déjà prépercé sur la tôle et vissez la vis autotaraudeuse en la passant par le trou pré-percé dans le rail
- Adapté pour l'installation d'installations photovoltaïques sur des panneaux trapézoïdaux
Caractéristiques techniques
- Poids en kg/m: 0.724 kg/m
- Longueur : 400 mm
- Section du profil : 2,68 cm²
- Moment d'inertie : 2.19 cm4
- Moment d'inertie : 11.9 cm4
- Couple de résistance : 1,22 cm3
- Couple de résistance : 2,88 cm3
- Type de produit
Rail de toit
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3028782 Fischer 512195 SolarFlat Blechdach 400 AL Rail de toit
Description
Le toit en tôle plat solaire fischer est un rail en alliage d'aluminium pour la fixation d'installations photovoltaïques sur des toits plats ou inclinés avec une tôle trapézoïdale et une fixation orthogonale. Grâce à l'utilisation de rivets ALG, le montage est simple et rapide. De plus, le module photovoltaïque peut être monté rapidement avec les bornes universelles PMU/PMCU et les bornes prémontées PM-F/PM-C. En petits morceaux pour une grande flexibilité. Pièces préperforées pour le montage à l'aide de rivets ALG et de vis EPDM auto-perforantes.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 50 pcs
