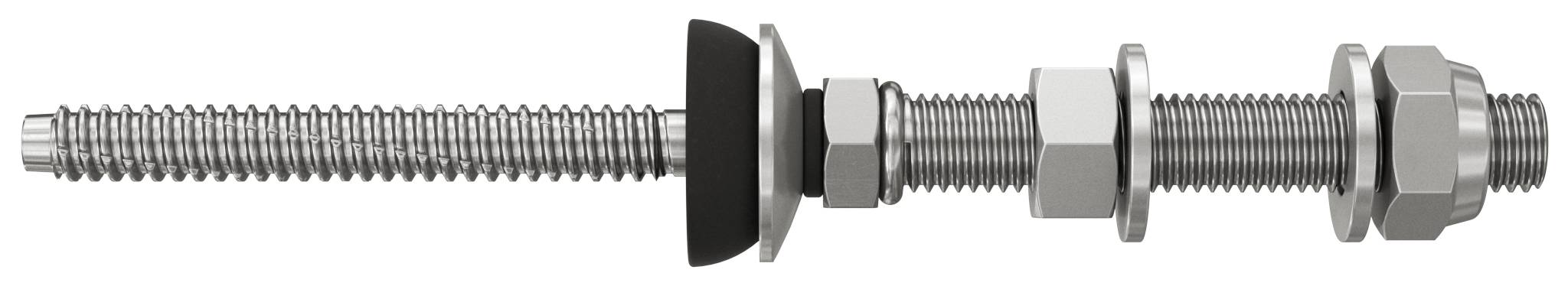

Fischer 533376 STSI M10x181 A2 Vis à double filetage
EAN :
Ref. fabricant :
Code produit :
Nombre (taille du paquet 10 pc(s))
Total (87,49 € / unité(s))
87,49 €
HT
Plus que 2 Paquet(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Tôle ondulée fischer STSI M10 x 181 A2 acier inoxydable A2
- Joint EPDM intégré pour l'étanchéité et la protection contre l'humidité et la pluie.filetage inférieur pour l'acier
- Filetage externe métrique
- Joint EPDM intégré
- En acier inoxydable A2
- Déterminez la longueur de la vis STSI en fonction de l'épaisseur de la structure de support
- Déterminez la distance entre les essieux des boulons de bras STSI en fonction des charges de neige et de vent sur le terrain et de la pente du toit
- Déterminez la position des vis à tige STSI en fonction de la structure de support et de l'agencement de l'installation
- Percez le recouvrement de 14 mm et le support en acier de 6,5 mm
- Fixez la vis STSI sur la structure en acier. Le caoutchouc EPDM repose sur le couvercle
- Serrez l'écrou MU sur le joint pour maintenir l'étanchéité à l'eau
- Etanchéifier soigneusement le point de sortie de la vis du toit avec du produit d'étanchéité bitumeux
- Fixez la plaque de raccordement SSP ou MW en réglant sa hauteur à l'aide des écrous MU
- Adapté pour système de toiture ondulé :
- Rail de lumière solaire
- Rail SolarFish
- Fixation par vis à bras STSI :
- Directement sur les poutres et rails en acier après le perçage préalable
Caractéristiques techniques
- Diamètre : 8 mm
- Filetage : M10
- Longueur de filetage : 70 mm
- Longueur : 181 mm
- Longueur de filetage métrique : 56 mm
- Longueur de la tige : 8.5 mm
- Type de filetage : double filetage
- Type de produit
Vis à double filetage
- Poids
180 g
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3028796 Fischer 533376 STSI M10x181 A2 Vis à double filetage
Description
STSI est la vis à tige en acier inoxydable A2. La vis de fixation est adaptée pour la fixation de sous-constructions de systèmes photovoltaïques sur des toits à piliers avec couvercle en tôle ondulée ou en faux-ciment. Pour ce faire, la vis à bois est montée dans la sous-construction en acier. La vis STSI est fournie prémontée avec joint EPDM, écrou de serrage et paire d'écrous pour le raccordement aux consoles MW ou SSP. Montage rapide, car il n'est pas nécessaire de retirer le couvercle de toit lors du montage. Grâce au joint EPDM, l'étanchéité à l'eau du toit est maintenue.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 10 pces
