GW Instek GPT-9513 Appareil de mesure de l'isolation, Testeur de tension de choc 1 Ω

GW Instek présente un nouveau testeur de tension à canaux multiples - la série GPT-9500. Cette série comprend 2 modèles et chaque modèle est équipé d'un scanner 8 canaux intégré. La série est conforme aux normes de sécurité : IEC, en, UL, CSA, Gb, JIS et autres réglementations de sécurité. La série répond aux besoins des éléments de test principaux des composants électroniques généraux ou des composants de bobinage lors des tests de routine.

La série GPT-9500 est un appareil de test multicanal trois en un qui offre une résistance de tension alternative (max. 5 kV), une résistance de tension continue (max. 6 kV) et une résistance d'isolation (max. 1000 V). Le design de la série est conforme aux dernières exigences de la norme IEC-61010-2-034 et est construit sur la plate-forme de sortie AC 150VA. L'état des 8 canaux du GPT-9513 peut être réglé sur H, L ou X en fonction des exigences de test, particulièrement adapté pour les composants d'enroulement tels que les transformateurs pour effectuer des tests de plusieurs points de composants individuels. L'état des 8 canaux de GPT-9503 offre uniquement le réglage de H ou X, was est plus adapté pour les composants généraux tels que les composants passifs pour les tests de haute tension entre deux points.

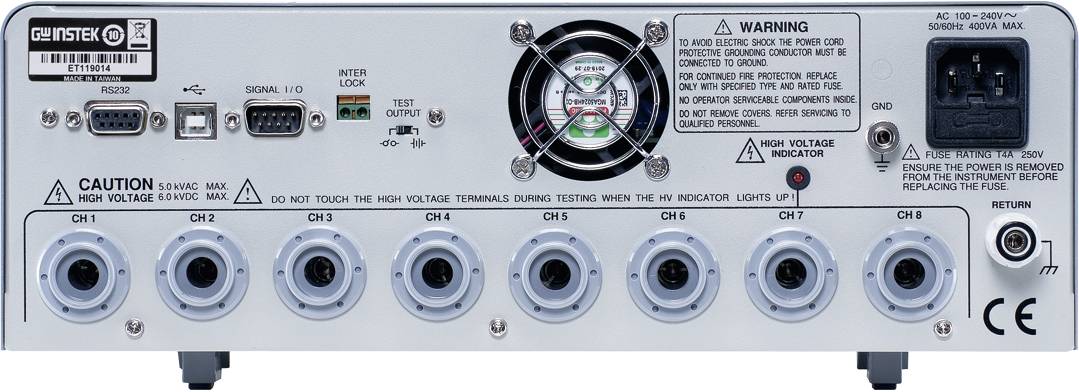

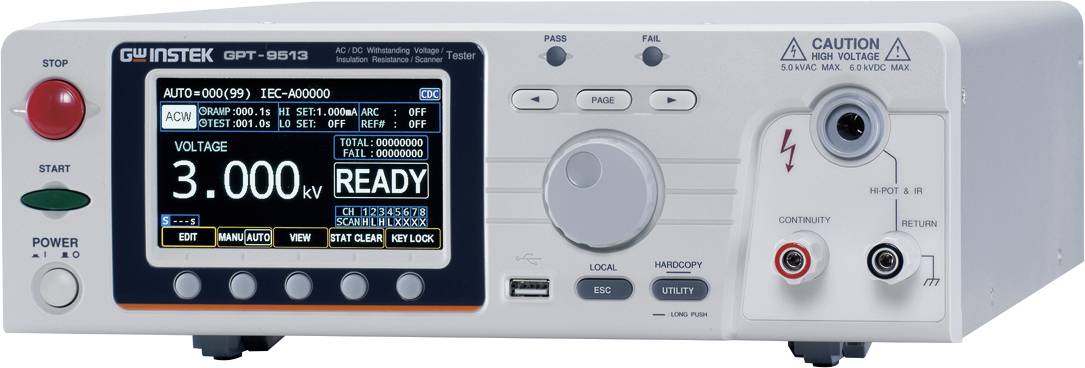

La série GPT-9500 est équipée d'un écran LCD couleur 4,3" (résolution 480 x 272) qui fournit à l'utilisateur des informations de mesure complètes et une interface utilisateur conviviale, ce qui facilite l'utilisation et le réglage des paramètres. Le test AUTOMATIQUE prend en charge une représentation sous forme de tableau, de sorte qu'il n'est pas nécessaire de basculer l'écran pour voir tous les résultats du test. En même temps, la série offre la fonction de comptage statistique. Les utilisateurs peuvent rapidement déterminer le nombre total de tests et le nombre de NO-GO sans avoir à brancher un compteur externe. Tous les canaux d'échantillonnage sont configurés à l'arrière du testeur.

Le design est non seulement relativement esthétique lorsque l'appareil de test est monté sur le rack, mais il peut également éviter des blessures corporelles en empêchant tout contact accidentel pendant le processus de sortie. La fonction de détection de l'interruption de la connexion est prévue pour la série afin d'éviter toute erreur d'évaluation du test causée par l'interruption du câble.
Les autres fonctions et caractéristiques de la série GPT-9500 incluent la fonction export/import pour le réglage de paramètres qui permet de copier les paramètres d'un testeur sur le même testeur de modèle de la ligne de production via une clé USB. De cette manière, les stations de contrôle des lignes de production peuvent être étendues rapidement et le risque d'erreurs causées par des saisies répétées peut également être évité; la fonction de démarrage à zéro qui évite l'influence des tensions instantanées sur le dut; La fonction de verrouillage, qui est une structure de protection de sécurité qui permet à l'utilisateur de brancher des protections externes.
