Name: HARTING 09140033001XL Module simple Han® C-Modul 3 à sertir 1 pc(s)
Brand: HARTING
SKU: 3008324
Availability: BackOrder

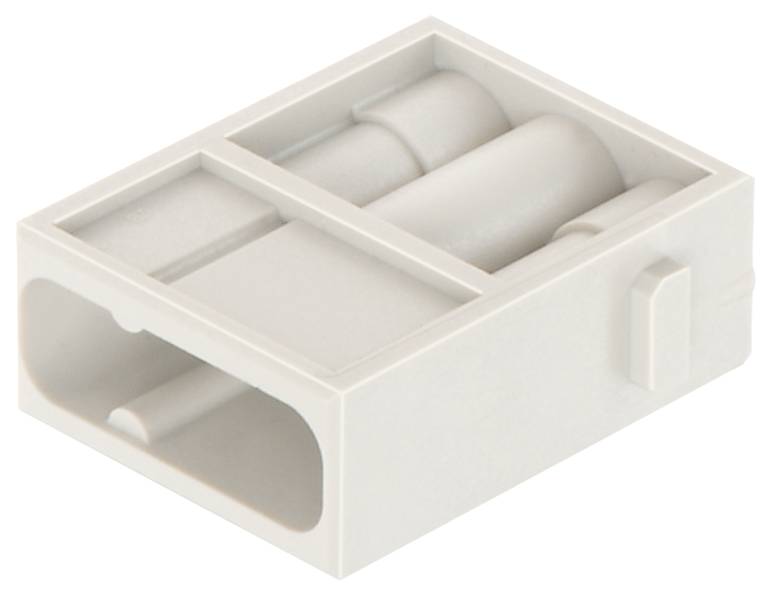

Boîtier de connecteur électrique gris de forme rectangulaire avec deux emplacements.

Type de produit

Module simple

Série

Han® C-Modul

Connexion

à sertir

Nombre total de pôles

Section du conducteur (min.)

1.5 mm²

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 9 février 2027

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (8,49 € / unité(s))

8,49 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Série : Han-Modular ®
Type de raccordement : borne à sertir
Nombre de contacts : 3
Courant nominal : ‌ 40 A.
Résistance d'isolation : >1010 Ω
Température limite: -40 ... +125 °C
Cycles d'accouplement : ≥ 500
Matériau : polycarbonate (PC)
Couleur : RAL 7032 (gris-gris)
Classe de combustible selon UL 94 : V-0
Normes : IEC 60664-1; IEC 61984
Poids net : 8 g
Tension de mesure : 690 V
Tension nominale : 8 kV
Degré de pollution : 3
Remarques : les contacts à sertir doivent être commandés séparément.
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : stylet
Section du conducteur : 1,5 ... 6 mm²
Longueur de dénudage : 9,5 mm ; 12 mm diamètre extérieur du câble > 4,8 mm
Homologations : DNV GL
Tension nominale selon UL : 600 V.
Diamètre extérieur du câble : ≤7,8 mm
Courant de mesure selon UL : 40 A.
Type de module : module Han ® C.
Taille du module : module simple

Type de produit: Module simple

Couleur: gris galet (RAL 7032)

Série: Han® C-Modul

Connexion: à sertir

Nombre de pôles: 3

Nombre total de pôles: 3

Section du conducteur (min.): 1.5 mm²

Section du conducteur (max.): 6 mm²

Cycles de couplage: ≥ 500

Série: Han-Modular®

Contenu: 1 pc(s)

Température max.: +125 °C

Température min.: -40 °C

: 690 V

: FAUX

: 3

: Pin

: -40-125 °C

: V0

: 8 kV

: Crimp connection

: Other

: 3

: VRAI

: 1.5-6 mm²

: 1.5-6 mm²

: Other

: Thermoplastic

: 40 A

: Thermoplastic

: 500

: 3

Variantes(Les prix s'entendent TTC hors frais de port)

Nombre total de pôles

Section du conducteur (max.)

Section du conducteur (min.)

HARTING 09140033001XL Module simple Han® C-Modul 3 à sertir 1 pc(s)

Code produit :3008324

Livraison avant le mar. 9 février 2027

Conrad Electronic

Ce produit

6 mm²

1.5 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,49 €^*

HARTING 09140033002XL Module simple Han® C-Modul 3 à sertir 1 pc(s)

Code produit :3008325

Livraison avant le mar. 2 février 2027

Conrad Electronic

6 mm²

1.5 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,49 €^*

HARTING 09140033003 Module simple Han® C-Modul 3 à sertir 1 pc(s) Single

Code produit :3008327

Livraison avant le mer. 21 avril 2027

Conrad Electronic

10 mm²

1.5 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,99 €^*

HARTING 09140033003XL Module simple Han® C-Modul 3 à sertir 1 pc(s)

Code produit :3008328

Livraison avant le jeu. 11 février 2027

Conrad Electronic

10 mm²

1.5 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,49 €^*

HARTING 09140033051 Module simple 3 à sertir 1 pc(s) Single

Code produit :3009560

Livraison avant le jeu. 25 février 2027

Conrad Electronic

4 mm²

0.14 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,99 €^*

HARTING 09140033052 Module simple 2 + PE à sertir 1 pc(s) Single

Code produit :3009558

Livraison avant le mar. 16 février 2027

Conrad Electronic

2 + PE

4 mm²

0.14 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,49 €^*

HARTING 09140033103 Module simple Han® C-Modul 3 à sertir 1 pc(s) Piece

Code produit :3008326

Livraison avant le mer. 17 février 2027

Conrad Electronic

10 mm²

1.5 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,99 €^*

HARTING 09140033151 Module simple 3 à sertir 1 pc(s)

Code produit :3009559

Livraison avant le lun. 5 avril 2027

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,99 €^*

HARTING 09140033152 Module simple 2 + PE à sertir 1 pc(s)

Code produit :3009557

Livraison avant le ven. 26 mars 2027

Conrad Electronic

2 + PE

4 mm²

0.14 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

13,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3008324 HARTING 09140033001XL Module simple Han® C-Modul 3 à sertir 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3008324 HARTING 09140033001XL Module simple Han® C-Modul 3 à sertir 1 pc(s)

Description

Module Han C, module simple, raccordement à sertir, broche, contacts : 3, section du conducteur : 1,5...6 mmm², courant de mesure : 40 A, polycarbonate (PC)
