ifm Electronic AC2516 AC2516 Module d'entrée mâle M12 Nombre d'entrées analogiques: 4

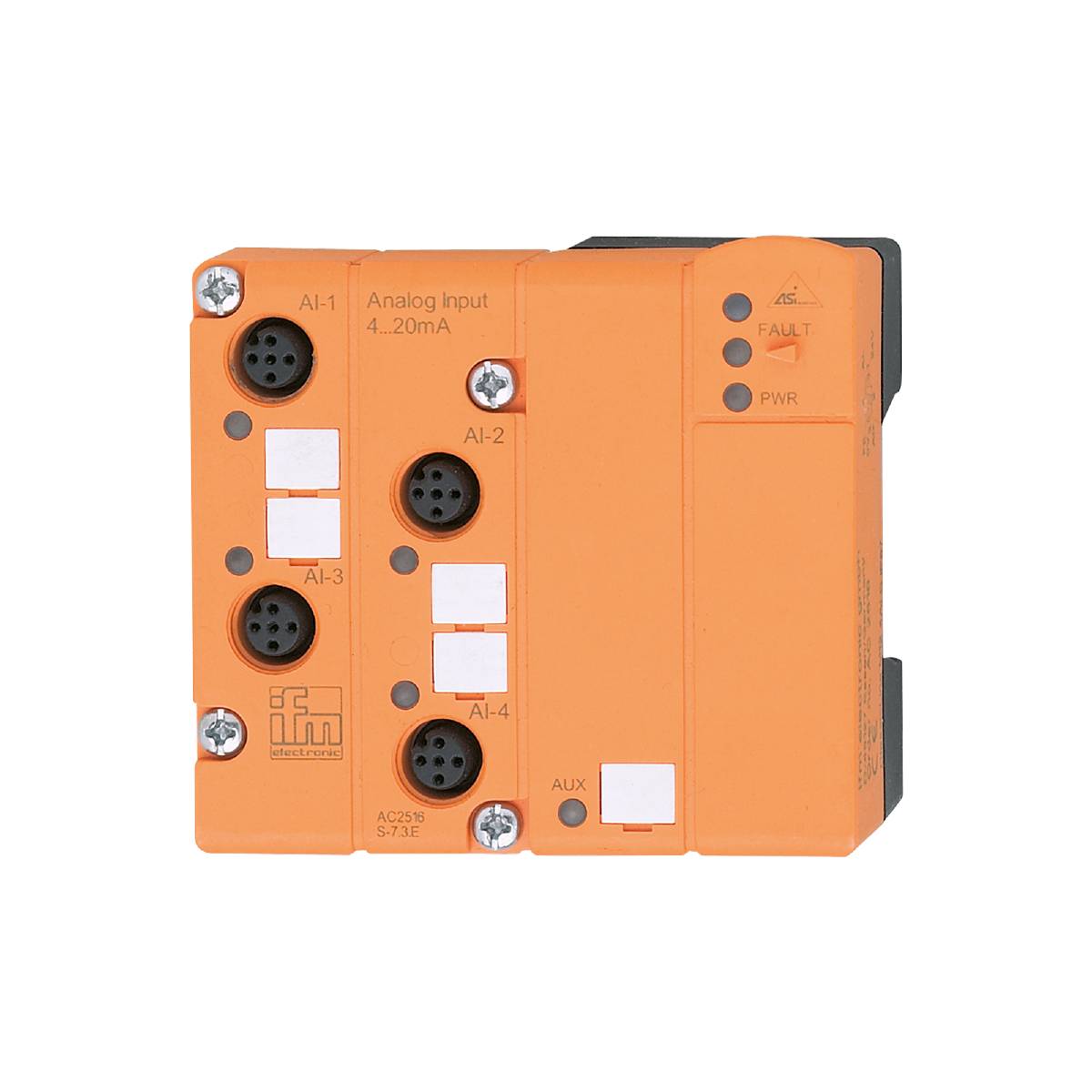

Un module électronique orange avec quatre entrées analogiques, étiquetées AI-1 à AI-4, et plusieurs touches de fonction.

Photo non contractuelle

Type de produit

Module d'entrée

Interfaces

mâle M12

Type

AC2516

Nombre d'entrées analogiques

LED de contrôle

oui

Fiche technique (PDF)

Livraison avant le mar. 29 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (565,83 € / unité(s))

565,83 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Module d'entrée ifm AC2516 AS-I.

Montage et câblage simples
Raccordement du câble plat AS-i au moyen de sous-modules
LED haute visibilité pour l'affichage du fonctionnement, de l'état de commutation et des erreurs
Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
Connecteurs M12 robustes pour le raccordement de capteurs et d'actionneurs

Caractéristiques techniques

Courant d'entrée analogique [ma] : 4...20
Nombre d'entrées analogiques : 4 ; (connexion de capteurs 2, 3 et 4 fils)
Nombre d'entrées et de sorties : nombre d'entrées analogiques : 4
Affichage : signal analogique : LED, canaux jaunes AI1...AI4 ; diagnostic : LED, jaune ; fonctionnement : LED, vert AS-i, aux ; erreur : LED, rouge
Température ambiante-1 [°C] : 0...70
Couple de serrage [Nm] : 0,6 à 0,8
Application : montage sur le terrain
Adressage AS-i : prise d'adressage ; adressage IR possible
Configuration des E/S AS-i [hex hex] : 7
Code ID AS-i [hex] hex. : 3.E
Profil maître Master AS-i : m3 ; M4
Profil AS-i : S-7.3.E
Résolution entrée analogique : 16 (1 bit = 1 μA)
Tension de fonctionnement [V] : 26,5...31,6 DC
Précision entrée analogique [%] : 0,5
Poids [g] : 222.000
Résistance aux courts-circuits entrées analogiques : non
Température de stockage [°C] : -20...85
Max. Altitude supérieure à NN [m] : 2000
Max. Consommation de courant en AS-i [ma] : 157
Max. Consommation de courant à partir d'une alimentation supplémentaire [ma] : 550 ; (aux)
max. Capacité de charge totale des entrées [ma] : 100
Max. Humidité relative admissible [%] : 90 ; (sans condensation)
Connecteur de module : câble plat
Type de montage : interface AS-i avec les sous-parties FK/FK-E.
MTTF 115
Indice de protection : IP67
Connecteur : disposition des broches : 0017 - connecteur : M12 ; codage : A
Protection contre l'inversion de polarité : oui
Alimentation électrique supplémentaire : en option
Alimentation électrique supplémentaire [V] : 24...30 DC ; (aux)
