ifm Electronic AL1403 AL1403 Répartiteur actif Répartiteur multipôles 1 pc(s)

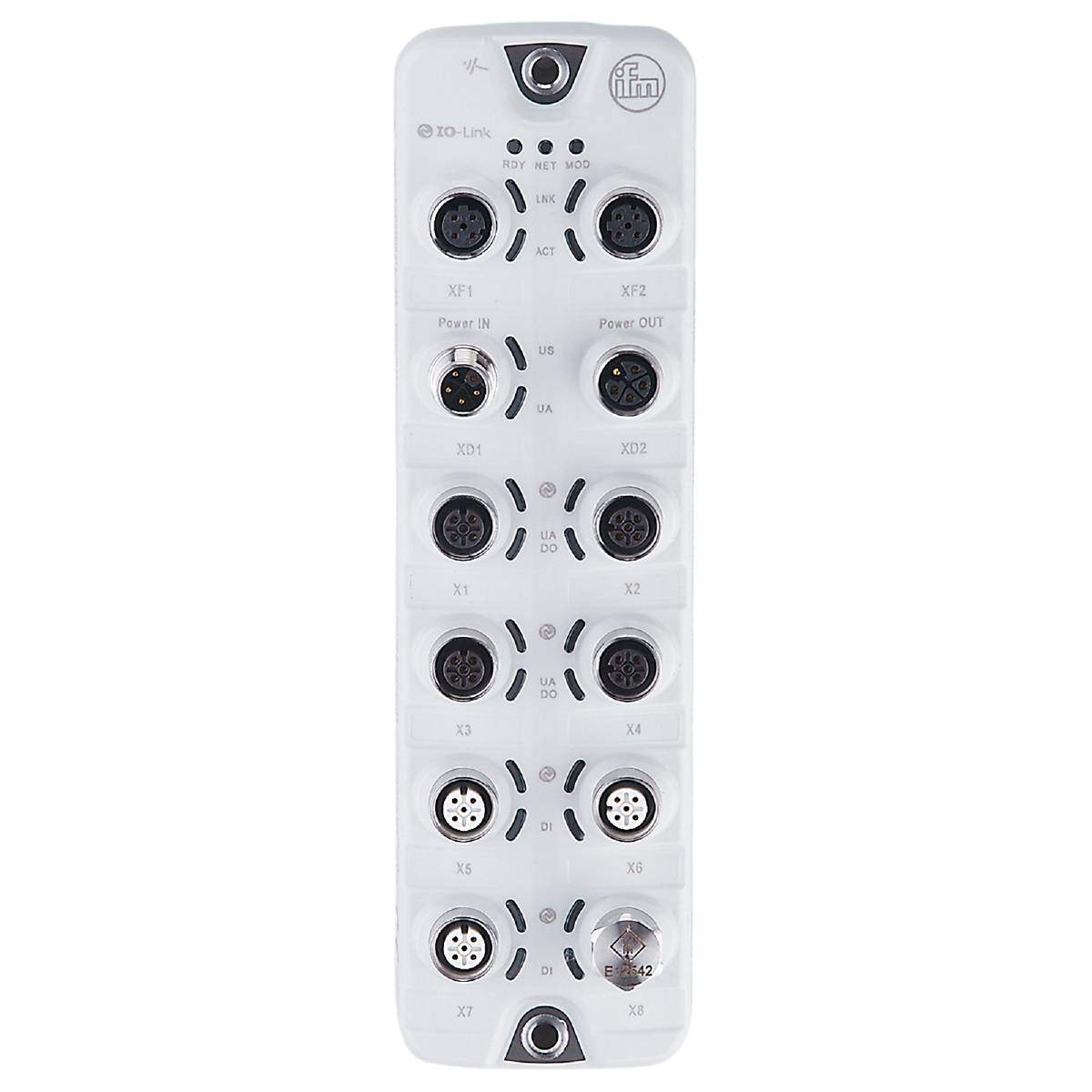

Un appareil industriel blanc avec plusieurs connecteurs ronds disposés en trois rangées. En haut, des marquages indiquent 'IO-Link' et 'Peer In/Out'.

Photo non contractuelle

Type de produit

Répartiteur actif

Nombre d'emplacements de signaux

Nombre de distributeurs

8 voies

Type

AL1403

Câble maître

oui

Fiche technique (PDF)

Livraison avant le lun. 12 octobre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (704,17 € / unité(s))

704,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

ifm AL1403 IO-Link performance Line

Alimentation en courant DAISY-Chain avec technologie de connexion M12 codée en L normalisée
Limitation de courant réglable par port pour un fonctionnement sûr
Mesure de la tension et du courant par port pour la surveillance de l'énergie
Raccordement possible d'actionneurs jusqu'à 2 A.
Pour la connexion de jusqu'à huit appareils IO-Link

Caractéristiques techniques

Nombre de sorties numériques : 12 ; (port IO-Link classe A : 4 x 1 ; port IO-Link classe B : 4 x 2)
Nombre d'entrées numériques : 12 ; (port IO-Link classe A : 4 x 2 ; port IO-Link classe B : 4 x 1)
Nombre d'entrées et de sorties : nombre d'entrées numériques : 12; nombre de sorties numériques : 12
Nombre de ports classe A - IO-Link Master : 4
Nombre de ports classe B - IO-Link Master : 4
Température ambiante-1 [°C] : -25...60
Application : zone hygiénique ; modules d'E/S pour une utilisation sur le terrain
Tension de fonctionnement [V] : 20...28 DC ; (US ; selon SEL/PEL)
Fonction de boucle : alimentation en tension ; interface bus de terrain
Nombre total d'entrées et de sorties : 16; (configurable)
Poids [g] : 434.800
Révision IO-Link - maître IO Master 1.1
Interface de communication : Ethernet; IO-Link
Protégé contre les courts-circuits : oui
Résistance aux courts-circuits entrées numériques : oui
Température de stockage [°C] : -25...85
Max. Humidité relative admissible [%] : 90
MTTF : 43
Protocole - Ethernet - PROFINET : PROFINET
Niveau de commutation élevé [V] : 11...30
Niveau de commutation bas [V] : 0...5
Indice de protection : IP 65 ; IP 66 ; IP 67 ; IP 69K ; (utilisation avec capuchons d'obturation en acier inoxydable : IP 69K)
Type de protection (NEMA 250) : 6P
Indice de protection: III
Connecteur : raccord process - disposition des broches : 0017 - connecteur : M12 ; codage : A ; joint : EPDM / Ethernet - disposition des broches : 0191 - connecteur : M12 ; codage : D ; joint : EPDM / alimentation en tension - disposition des broches : 0210 - connecteur : M12 ; codage : L / alimentation en tension OUT - disposition des broches : 0211 - connecteur : M12 ; codage : L ; joint : EPDM
Consommation de courant [ma] : 300...3900; (US)
Capacité de charge de courant totale - alimentation de l'actionneur_UA [A] : 8
Charge de courant totale - alimentation du capteur_US [A] : 3,6
Capacité de charge de courant par sortie - alimentation actuateur_UA [ma] : 2000
Capacité de charge de courant par sortie - alimentation du capteur US [ma] : 2000
Intensité de courant par port - alimentation actuateur_UA [A]: 2; (réglable: 0...2; réglage d'usine: 2)
Capacité de charge de courant par port - alimentation du capteur US [A]: 2; (réglable: 0...2; réglage d'usine: 0,45)
Taux de transfert - Ethernet - PROFINET : 100 Mbits/s.
Norme de transmission - Ethernet - PROFINET : 100Base-TX
Type de transmission - maître IO Master : COM1 (4,8 kBaud) ; COM2 (38,4 kBaud) ; COM3 (230,4 kBaud)
Degré de pollution : 2
Matériau du joint : EPDM
Alimentation électrique supplémentaire [V] : 20...30 DC ; (UA)
