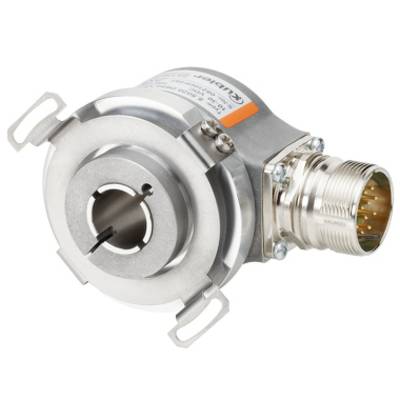

Kübler Group incrémental Codeur 1 pc(s) Sendix 5020 50 mm Piece
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Codeur
Modèle
incrémental
Branchement
M12, 8 pôles
Type d'arbre
Arbre creux
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
262,50 €
3
2% = 6,41 €
256,09 €
5
3% = 8,95 €
253,55 €
10
4% = 10,66 €
251,84 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (262,50 € / unité(s))
262,50 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Encodeur rotatif incremental série universelle de type Sendix 5000 / 5020
- Structure de palier robuste Safety-Lock
- Boitier en zinc coulé sous pression
- Faible profondeur de construction de 35 mm
Caractéristiques techniques
- Vitesse/nombre de tours sans garniture étanche de l'axe: 12000 trs/min
- Vitesse de rotation avec garniture étanche de l'axe: 6000 trs/min
- Moment d'inertie du rotor: 6 x 10-6 kgm² env
- Couple de démarrage sans garniture étanche de l'axe: 0,01 Nm
- Couple de démarrage avec garniture étanche de l'axe : < 0,05 nm
- Charge de l'axe radiale radial: 80 N
- Charge de l'axe axiale : 40 N
- Poids approx: 0,4 kg env.
- Indice de protection conformément à la norme EN 60 529: IP 65
- Plage de températures de travail: -40 - +85 °C
- Axe: acier inoxydable
- Résistance aux chocs thermiques conformément à la norme DIN-IEC 68-2-27: 2500 m/s², 6 ms
- Résistances aux vibrations conformément à la norme 68-2-6: 100 m/s², 10 - 2000 Hz
- Consommation (sans charge) 50 mA, avec inversion: 100 mA max.
- Charge/canal autorisé: ±20 mA max.
- Fréquence d'impulsions: 300 kHz max.
- Niveau élevé des signaux : UB-2,0 V min.
- Niveau bas des signaux : 0,5 V max.
- Temps de montée tr max. 1 µs
- Temps de chute/mise à zéro tf max. 1 µs
- Type d'emballage
Piece
- Type de produit
Codeur
- Type
Sendix 5020
- Modèle
incrémental
- Tension de fonctionnement
5 V/DC
- Interfaces
RS-422
- Branchement
M12, 8 pôles
- Pulsations max. par rotation
3600
- Diam. bride
50 mm
- Type d'arbre
Arbre creux
- Ø arbre
15 mm
- Matériau (arbre)
Acier inoxydable
- Matériau du boîtier
Zinc moulé sous pression
- Température min.
-40 °C
- Température max.
+85 °C
- Hauteur
35 mm
- Diamètre
50 mm
- Dim.
(Ø x H) 50 mm x 35 mm
- Contenu
1 pc(s)
- Modèle
axe creux
- Résolution
3600 impulsions par tour
- Interfaces
compatible RS422
- Connexion
connecteur M12, 8 pôles
- Alim.
5 V/DC
Documents et téléchargements
Fiche technique
Fiche technique 198763 Kübler Group incrémental Codeur 1 pc(s) Sendix 5020 50 mm Piece
Fiche technique 198763 Kübler Group incrémental Codeur 1 pc(s) Sendix 5020 50 mm Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 198763 Kübler Group incrémental Codeur 1 pc(s) Sendix 5020 50 mm Piece
Conseils d'utilisation et de sécurité 198763 Kübler Group incrémental Codeur 1 pc(s) Sendix 5020 50 mm Piece
Déclaration de conformité
Déclaration de conformité 198763 Kübler Group incrémental Codeur 1 pc(s) Sendix 5020 50 mm Piece
Description
Encodeur rotatif incremental compact et particulièrement robuste.
