MegaSat HD 7 Combo V2 Antenne SAT

Compteur combiné professionnel pour une flexibilité maximale

Le HD 7 Combo V2 est un puissant appareil de mesure universel pour satellite, câble, terrestrik, IPTV et signaux optiques. Conçu pour les utilisateurs professionnels, il combine une technique de mesure précise, une présentation brillante et de multiples possibilités d'utilisation dans un boîtier en aluminium compact.

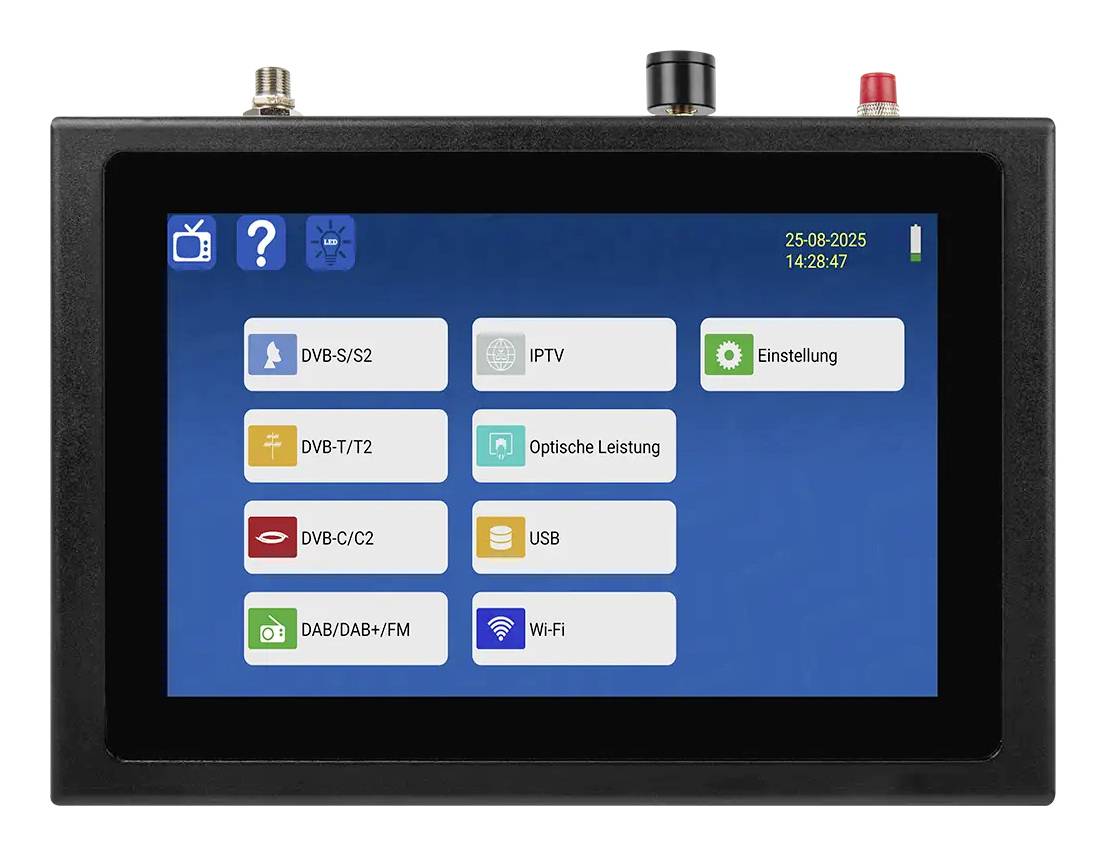

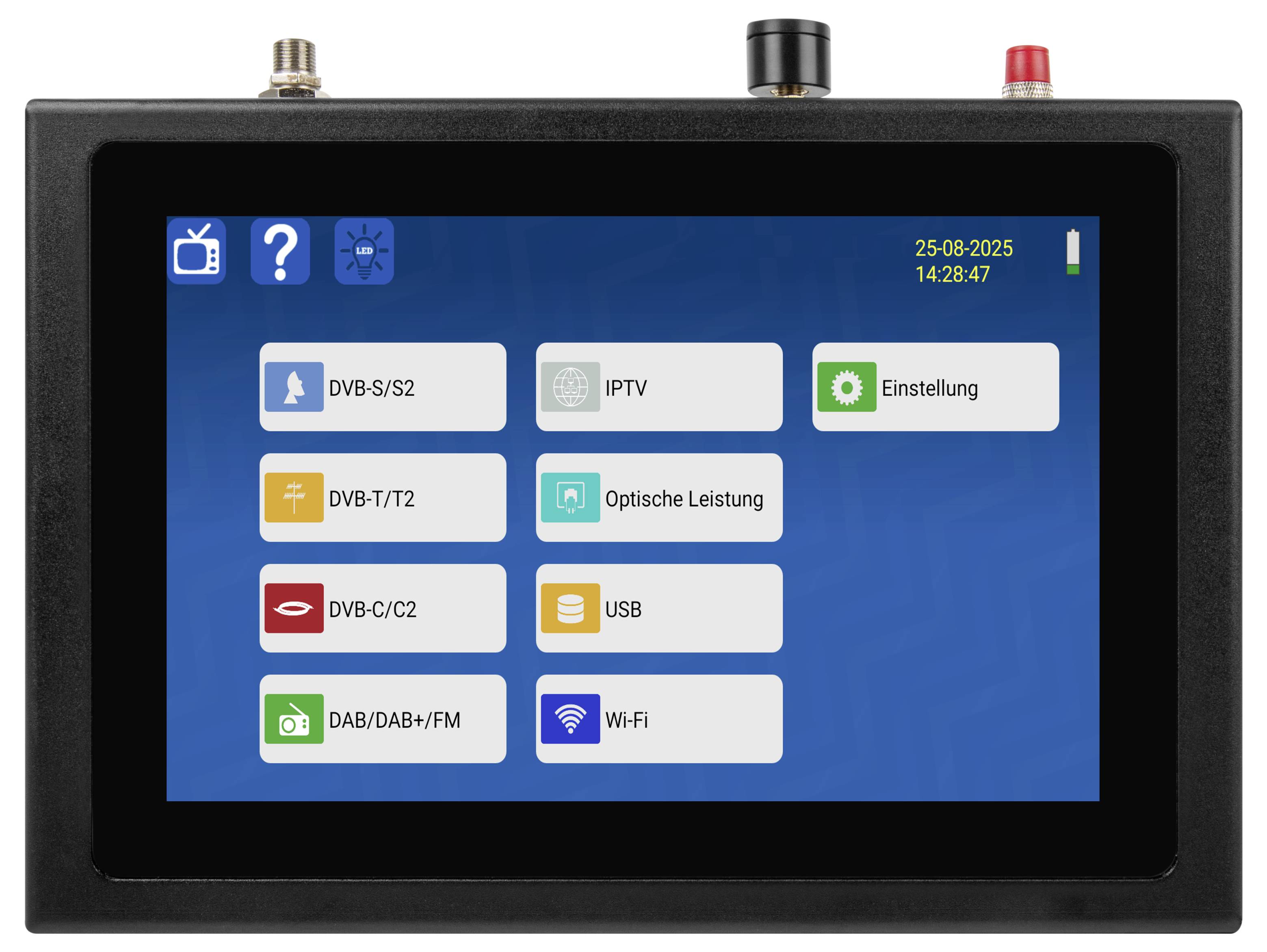

Écran tactile brillant 8,9″ et sortie vidéo 4K.
L'écran tactile WQXGA haute résolution de 8,9″ (2560 × 1600 pixels) offre une représentation nette de toutes les valeurs de mesure et menus. De plus, la sortie vidéo 4K avec jusqu'à 60 ips permet un contrôle réaliste du contenu haute résolution.

Toutes les normes de transmission dans un seul appareil
DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, Wi-Fi ou signaux optiques – le HD 7 Combo V2 couvre tous les types de réception courants et Ideal convient à l'installation, à la maintenance et au dépannage.

Analyse précise en temps réel pour un alignement parfait
L'analyse du spectre en temps réel intégrée jusqu'à 10 ips fournit des résultats de mesure précis tels que MER, dBµV, VBER, CBER ou LBER. Des fonctions telles que le diagramme de constellation, le contrôle du transpondeur, l'analyse NIT et le calcul de l'azimut et de l'élévation permettent un alignement rapide et fiable du signal.

IPTV, analyse WiFi et télévision en direct
En plus des voies de réception classiques, les flux IPTV peuvent être testés et lus directement. Ceci est complété par une analyse WiFi complète et une lecture TV en direct pour une flexibilité maximale dans les installations modernes.

Robuste, mobile et durable
Le boîtier robuste en aluminium protège la technologie au quotidien. La puissante batterie Li-Ion de 7,4 V / 5000 mAh avec fonction de charge rapide assure de longues durées de vie. Des extras pratiques tels que lampe de poche LED intégrée, haut-parleurs, interface USB pour les mises à jour et l'exportation de données ainsi qu'un OSD multilingue complètent l'ensemble du pack.

Données générales
Écran couleur à écran tactile WQXGA 8,9″ (22,6 cm) (2560 × 1600)
Sortie vidéo jusqu'à 4K@60 fps (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
RÉCEPTION ET MESURE : DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN et optique
Reproduction TV en direct
Analyse du spectre en temps réel (10 fps) (MER, dBµV, VBER, CBER, affichage LBER)
Lampe de poche LED intégrée
Port USB pour les mises à jour du firmware et l'exportation de données
Haut-parleur intégré
Liste de données et de stations mémorable
OSD multilingue (≥ 12 langues)
Boîtier en aluminium, construction compacte
Batterie : Li-Ion 7,4 V / 5000 mAh (charge rapide)
ALIMENTATION ÉLECTRIQUE : AC 100 – 240 V, DC 12 V / 2 A

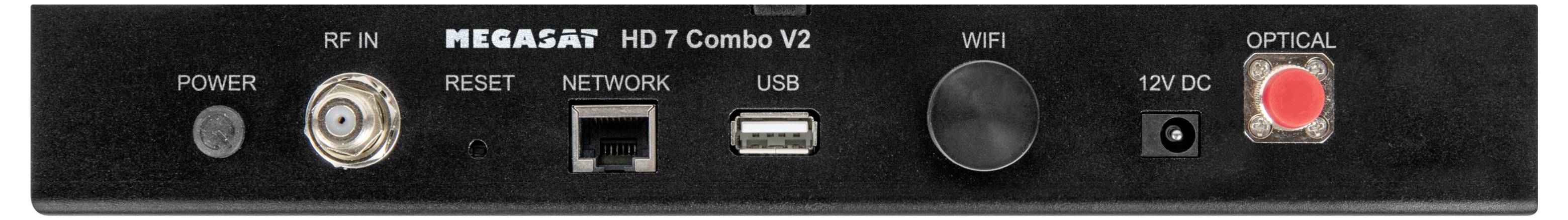

Connecteurs
1 port USB
1 × Raccordement optique
1 × connecteur RF/F
Entrée 1 × 12 V c.c.
1 × RJ45 (LAN)
1 x WLAN (intégré)

DVB-S / -S2
Gamme de fréquences 950 à 2150 MHz
Niveau d’entrée : 35 – 120 dBµV
Taux de symboles : 1 à 45 Msym/s.
Constellation : QPSK, 8PSK
FEC: 1/2 à 9/10
MER : 0 – 20 dB
DISEQC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
UNICABLE I & II (EN50494 / EN50607)
Spectre et constellation
Analyse NIT, contrôle du transpondeur
Affichage des courts-circuits LNB et protection
Tension d'alimentation LNB : 13/18 V, max. 300 – 400 mA
Calcul de la boussole / azimut et de l'élévation

DVB-T / -T2 / -C / -C2
Plage de fréquence : 42 – 1005 MHz
Niveau d’entrée : 30 – 120 dBµV
Largeurs de bande: 1,7 / 5 / 6 / 7 / 8 MHz
CONSTELLATION : QPSK, 16QAM, 64QAM, 256QAM, JUSQU'À 4096QAM (C2)
FEC: 1/2 à 9/10
MER : 5 – 40 dB
Affichage spectre et inclinaison
Recherche automatique et manuelle
Moniteur Echos (DVB-T/-T2)
FONCTION DE MESURE C.C./C.A. (DVB-C)

DAB/DAB+
Mesure du signal et affichage du spectre
Lecture des programmes DAB/DAB+
Valeurs mesurées : dBµV, SNR, CNR, ACQ, EID

FM
Contrôle du signal FM (y compris les valeurs indicatives pour les signaux analogiques)
Lecture du programme FM
Indicateur de niveau en %
Entrée optique
Longueur d'onde : 860 - 1610 nm
Zone d’entrée : –50 dBm à +20 dBm
Affichage numérique et optique des performances

Données logistiques
Dimensions: 255 × 175 × 36 mm (sans raccords) (B/H/T)
Poids : 1184 g

Ce texte a été traduit par une machine.
