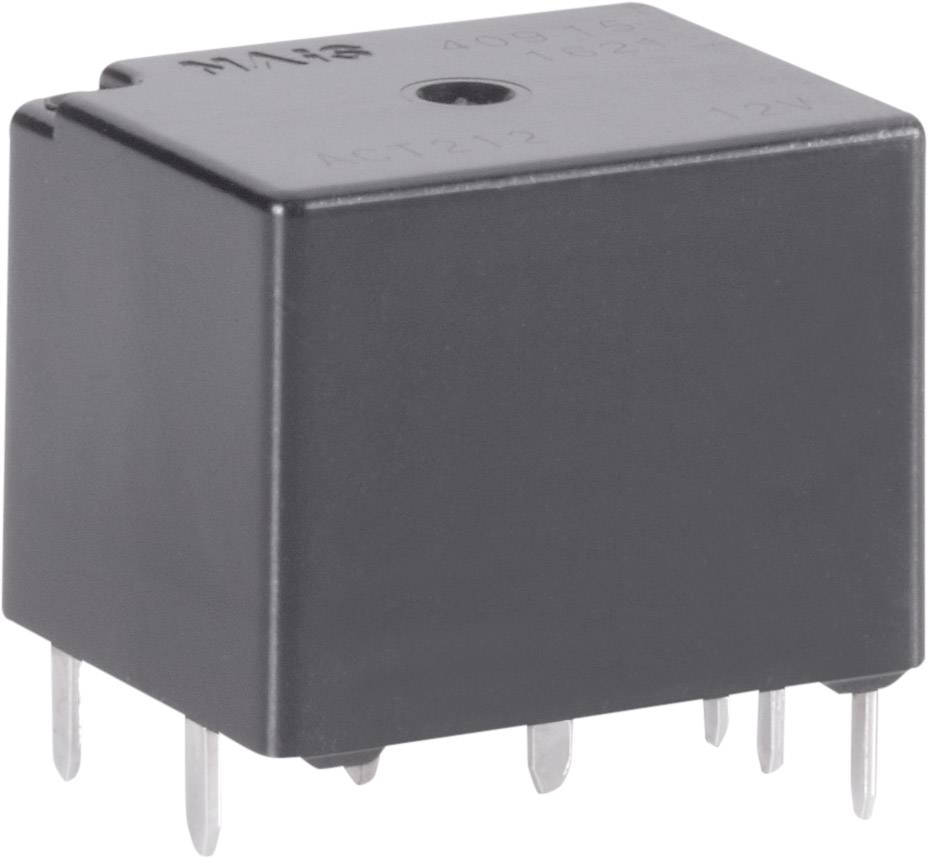

Panasonic ACT212 Relais automobile 12 V/DC 20 A 2 inverseurs (RT)
Type de produit
Relais automobile
Tension nominale de la bobine
12 V/DC
Type de contact
2 inverseurs (RT)
Connexion
pour circuits imprimés
Tension de contact (max.)
14 V/DC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Total (6,99 € / unité(s))
6,99 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Courant de commutation (min.): (à 12 V/DC) 1 A
- Puissance de la bobine: 800 mW
- Type de produit
Relais automobile
- Type
ACT212
- Spécificités
sans équerre de fixation
- Tension nominale de la bobine
12 V/DC
- Type de contact
2 inverseurs (RT)
- Matériau du contact
alliage d'argent
- Connexion
pour circuits imprimés
- Tension de contact (max.)
14 V/DC
- Courant de commutation (max.)
20 A
- Résistance (bobine)
180 Ω
- Température min.
-40 °C
- Température max.
+85 °C
- Largeur
7.2 mm
- Hauteur
13.5 mm
- Longueur
17.4 mm
- Dim.
(L x l x H) 17.4 x 7.2 x 13.5 mm
- Type
ACT212
Documents et téléchargements
Fiche technique
Fiche technique 505001 Panasonic ACT212 Relais automobile 12 V/DC 20 A 2 inverseurs (RT)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 505001 Panasonic ACT212 Relais automobile 12 V/DC 20 A 2 inverseurs (RT)
Description
Relais automobiles miniatures dans un boîtier scellé. Livré comme relais à bobine simple ou double. Relais CT2 avec pont en H intégré pour inversion de moteur. Utilisation : électronique de confort, lève-vitre, verrouillage centralisé, réglage des sièges, toit ouvrant, ventilateur, réglage des rétroviseurs extérieurs, éclairage.
Avertissement
Les informations sur le courant de commutation se rapportent au courant maximal de commutation. Pour en savoir plus, consultez à la documentation complète disponible gratuitement en téléchargement.
