PCE Instruments Testeur d'installation eMobility type 2 mode 3 Nombre de connecteurs 5 x
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (404,17 € / unité(s))
404,17 €
HT
dont 0,21 € d’éco-part
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
PROFESSIONNEL. CALIBRATED. ÉQUIPEMENT. PCE-EVSE 310+
- Adaptateur de port de mesure pour boîtiers mural
- Simulation de véhicule
- Simulation de câble
- Sortie CP et prise secteur pour la mesure
- Avec étui de rangement
- Test préliminaire PE
- Statut du pilote de proximité PP et du pilote de commande CP
- Simulation de l'erreur CP « E » et de l'erreur PE
- Prise secteur pour la mesure
- Prises de mesure de sécurité

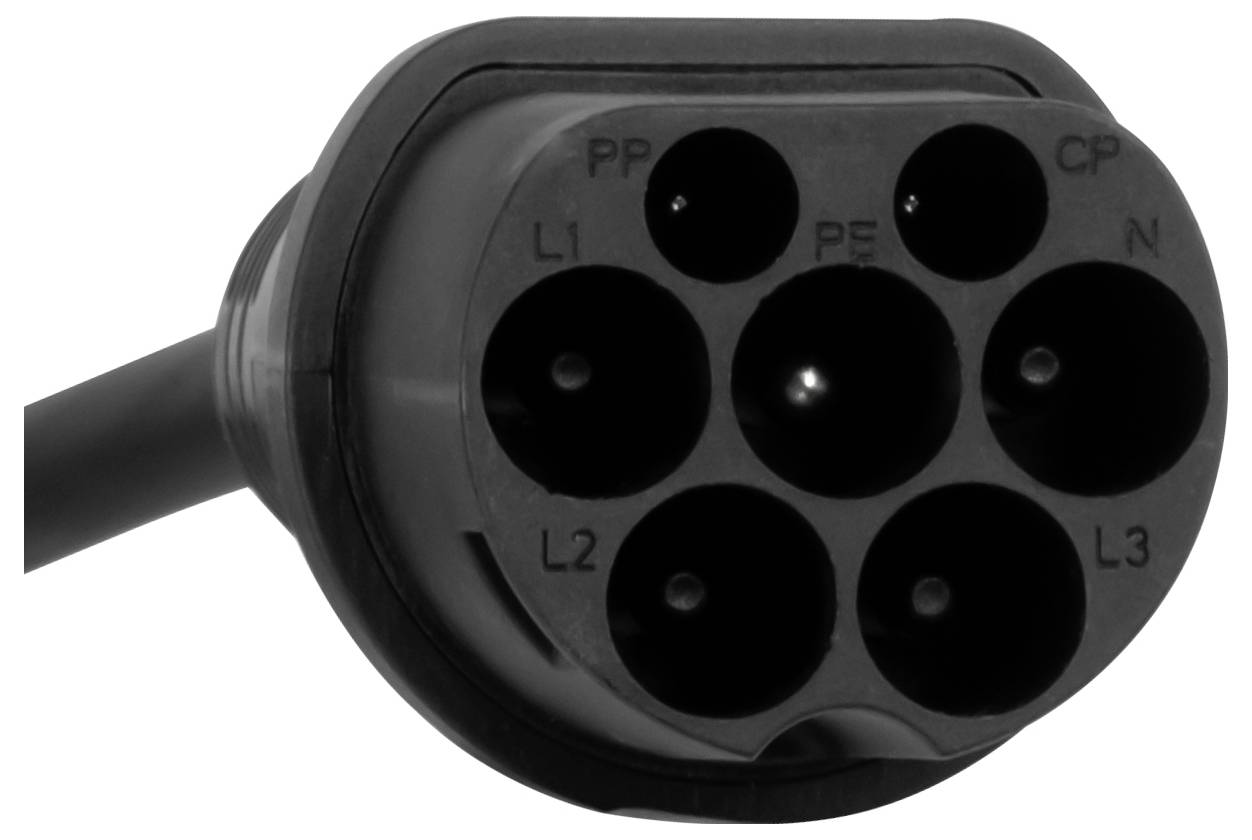

- Avec fiche type 2
- Avec adaptateur sur type 1
Caractéristiques techniques
- Fonctions de test
- PE pré-test oui, avec électrode capacitive
- Simulation PP ouverte, 13 A, 20 A, 32 A, 63 A.
- STATUT CP A, B, C, D
- ERREUR CP « E » E
- Erreur PE / défaut de mise à la terre oui
- Caractéristiques techniques générales
- CONNEXIONS L1, L2, L3, N, PE
- Connexions informations supplémentaires : 230 V (1 phase) / 430 V (3 phases) ; 50 / 60 Hz 10 A / 250 V type 2 fiches mâles fixes sur le câble (nécessaire pour l'adaptateur optionnel de type 1)
- Fiche mâle type 2 norme(s) IEC62196-2
- Longueur de câble : 25 cm
- Norme de sécurité II / 300 V.
- Prise secteur 250 V max. ; 50/60 Hz ; 10 A
- Sorties 2 prises 4 mm (bornes de sortie de signal)
- Fusible(s) de prise secteur T10A/250V
- Classe de protection (appareil) IP40
- Poids : 643 g
- Dimensions (L x L x H) 600 x 105 x 73 mm
- Conditions de fonctionnement 0 ... 40 °C, 80 % HR
- Conditions de stockage -10 ... 50 °C, 80 % HR
- Langues du mode d'emploi allemand, anglais
- Type de produit
Testeur d'installation eMobility
- Connecteur de charge
type 2
- Mode de charge
mode 3
- Nombre de connecteurs
5 x
- Nombre de phases
1 phase & 3 phases
- Longueur de câble
25 cm
IP40
- Homologations
Prise IEC62196-2 type 2
- Couleur
gris-noir
- Longueur
600 mm
- Largeur
105 mm
- Hauteur
73 mm
- Poids
643 g
Documents et téléchargements
Fiche technique
Fiche technique 3192919 PCE Instruments Testeur d'installation eMobility type 2 mode 3 Nombre de connecteurs 5 x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3192919 PCE Instruments Testeur d'installation eMobility type 2 mode 3 Nombre de connecteurs 5 x
Description

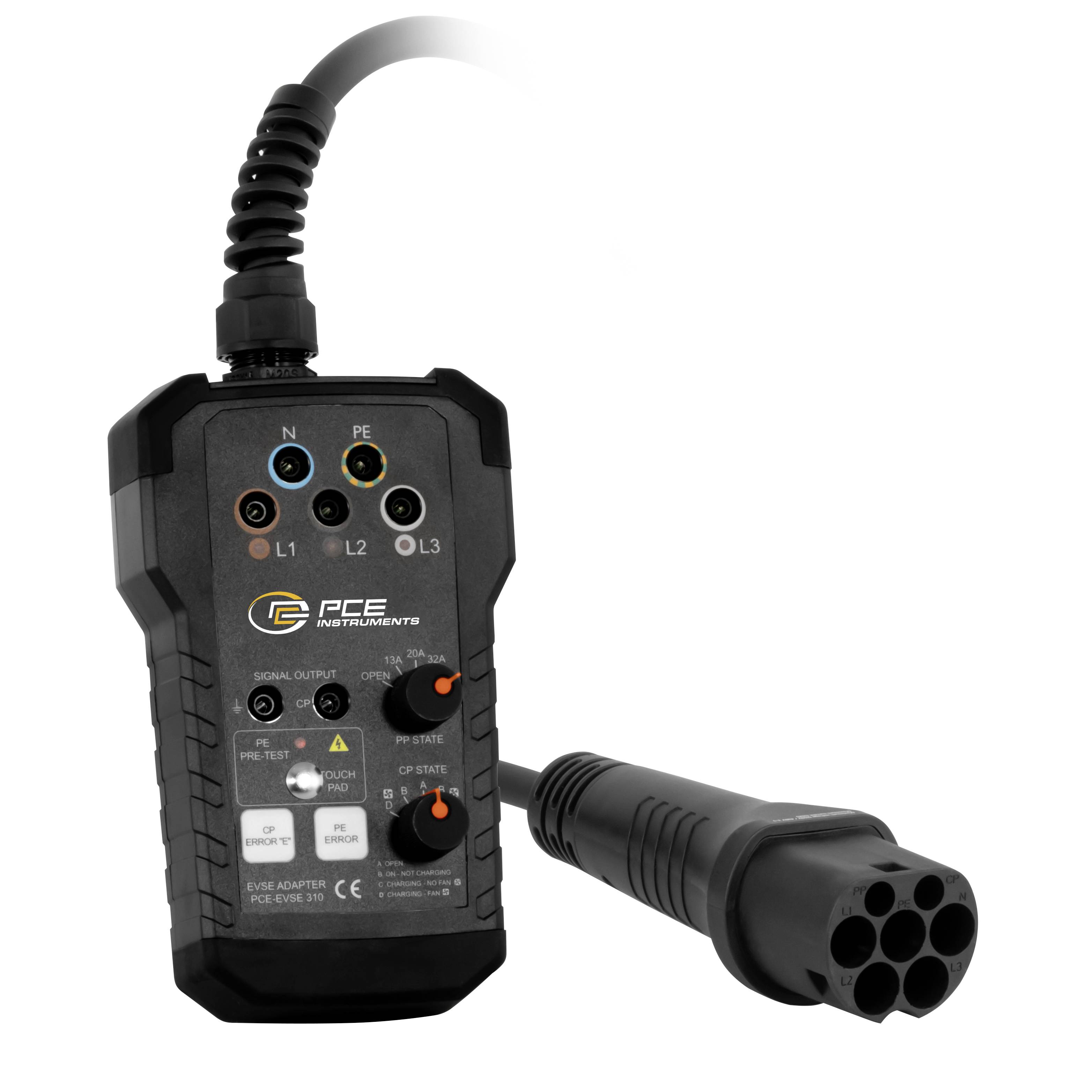

Le testeur EVSE pour boîtiers Wallbox est conçu pour les testeurs VDE 0100 pour tester les stations de charge (mode de charge 3) pour les voitures électriques. Cet adaptateur peut être utilisé avec le testeur d'installation PCE-ITE 55B ou avec la plupart des autres testeurs VDE 0100 courants. Grâce aux LED de détection de tension sur les 3 phases, il est possible de détecter rapidement une erreur d'installation.
Le commutateur rotatif PP State permet de simuler la charge de courant du câble de charge. La capacité de charge de courant est simulée avec différentes résistances dans le testeur EVSE pour les boîtiers en plastique raccordés entre les conducteurs PP et PE. Le commutateur rotatif CP State permet de simuler différents États du véhicule. Les États du véhicule sont simulés avec différentes résistances connectées entre les conducteurs CP et PE.

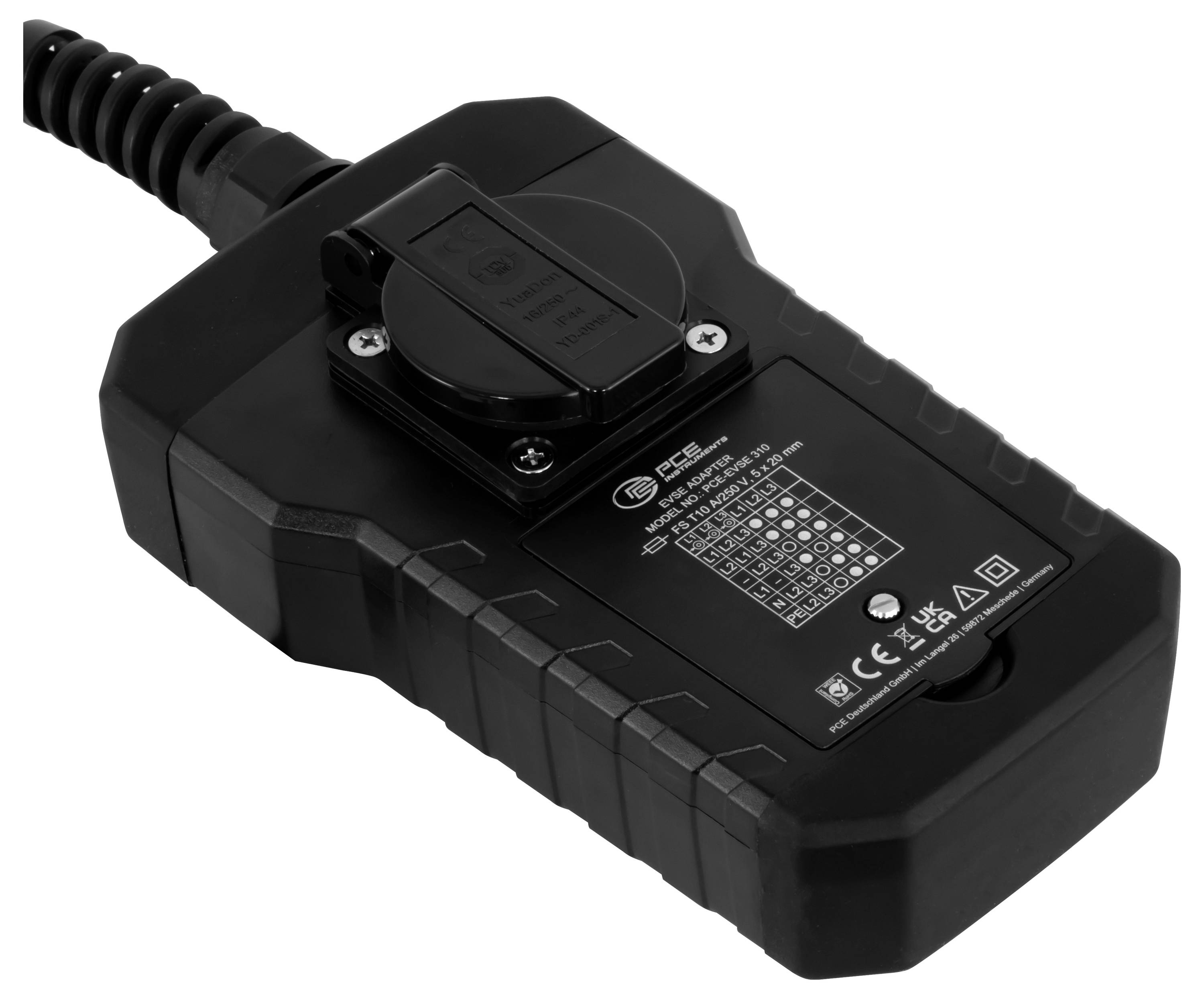

Une charge externe peut être raccordée à la prise de courant. Cette sortie est uniquement destinée à des fins de mesure et offre la possibilité de vérifier le fonctionnement du compteur de courant. De plus, le testeur EVSE pour boîtiers Wallbox peut également simuler une erreur PE (défaut de mise à la terre). Le testeur EVSE pour boîtes en carton est livré dans un étui d'appareil. En option, il existe un adaptateur pour les boîtes de type mural avec connecteur de type 1.
Ce texte a été traduit par une machine.
Le commutateur rotatif PP State permet de simuler la charge de courant du câble de charge. La capacité de charge de courant est simulée avec différentes résistances dans le testeur EVSE pour les boîtiers en plastique raccordés entre les conducteurs PP et PE. Le commutateur rotatif CP State permet de simuler différents États du véhicule. Les États du véhicule sont simulés avec différentes résistances connectées entre les conducteurs CP et PE.
Une charge externe peut être raccordée à la prise de courant. Cette sortie est uniquement destinée à des fins de mesure et offre la possibilité de vérifier le fonctionnement du compteur de courant. De plus, le testeur EVSE pour boîtiers Wallbox peut également simuler une erreur PE (défaut de mise à la terre). Le testeur EVSE pour boîtes en carton est livré dans un étui d'appareil. En option, il existe un adaptateur pour les boîtes de type mural avec connecteur de type 1.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 x adaptateur de port de mesure pour boîtiers Wallbox PCE-EVSE 310+
- 1x mode d'emploi
- 1 x étui de transport
- 1 x fiche type 2
- 1 x adaptateur sur type 1 (PCE-EVSE ADP)
