Name: Pepperl+Fuchs Capteur laser de réflexion OBT15-R2F-E2-L 253572 commutation en réception 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2629156
Availability: BackOrder

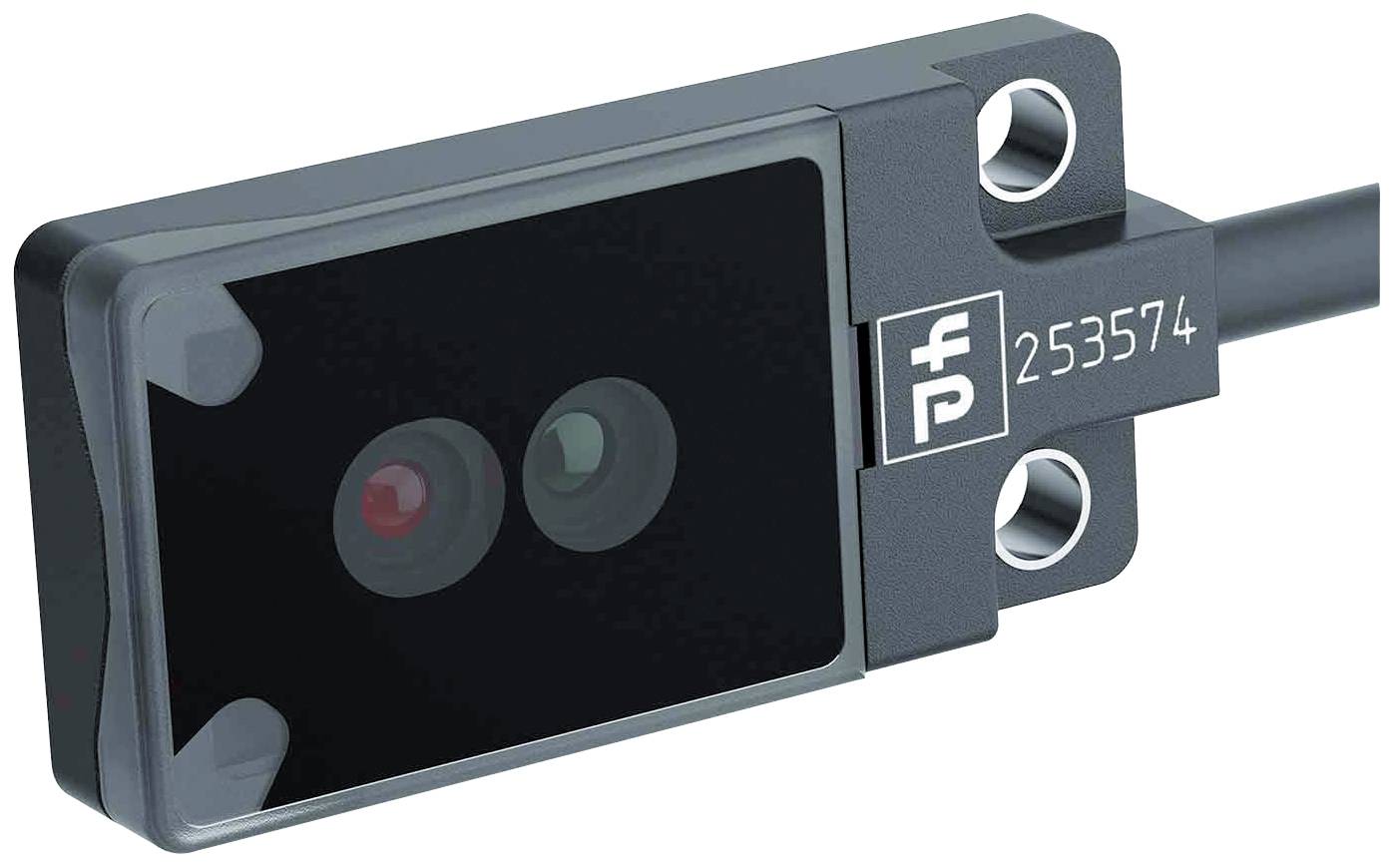

Un capteur rectangulaire avec deux lentilles et un code imprimé. Il est utilisé pour détecter des mouvements ou des objets.

Photo non contractuelle

Type de produit

Capteur laser de réflexion

Fonctions

commutation en réception

Tension de fonctionnement max.

24 V

Branchement

câble

Type

OBT15-R2F-E2-L

Fiche technique (PDF)

Livraison avant le lun. 16 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (204,16 € / unité(s))

204,16 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Capteur laser de réflexion

Type: OBT15-R2F-E2-L

Fonctions: commutation en réception

Tension de fonctionnement min.: 12 V

Tension de fonctionnement max.: 24 V

Tension de fonctionnement: 12 - 24 V

Temps de réponse: 250 µs

Type de contact: 1 NO (T)

Fréquence de commutation: 2 kHz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: PC

Propriété du matériau: inoxydable

Type d'émetteur: Diode laser

Sortie de lumière: axiale

Classe de laser: 1

Longueur d’onde: 680 nm

: 15 mm

Spécificités: afficheur LED

Température min.: -10 °C

Température max.: 60 °C

Largeur: 12 mm

Hauteur: 25.5 mm

Profondeur: 4.1 mm

Dim.: (l x H x P) 12 x 25.5 x 4.1 mm

Contenu: 1 pc(s)

Taille du plus petit objet à détecter (Ø): 0.05 mm

Fonction de charge sans fil: non

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2629156 Pepperl+Fuchs Capteur laser de réflexion OBT15-R2F-E2-L 253572 commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629156 Pepperl+Fuchs Capteur laser de réflexion OBT15-R2F-E2-L 253572 commutation en réception 1 pc(s)

Description

Plage de mesure : 2... 15 mm, émetteur lumineux : LUMIÈRE LASER, type de lumière : rouge, lumière alternative, 680 nm, Sortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvert, type de circuit : contact NO / commutation claire, raccordement : câble fixe 2 m, tension de fonctionnement : 12... 24 V, température ambiante: -10 ... 60 °C (14 °C) 140 °F)

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 2... 15 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LUMIÈRE LASERType de lumière : rouge, lumière alternée, 680 nmCaractéristiques du laser REMARQUE : LA LUMIÈRE LASER N'EST PAS VISIBLE DANS LE FAISCEAU Classe de laser : 1 Longueur d'onde : 680 nm Divergence du faisceau : > 5 mrad Durée d'impulsion : env. 3 μs Fréquence de répétition d'env. 16,6 kHz Énergie max. Impulsion : 8 NJDifférence noir/blanc (6%/90%) : < 15% à 15 mmDéviation angulaire : env. 0,5 °Taille d'objet : type à partir de 0,05 mm @ 14 mmDiamètre du spot lumineux : env. 0,9 mm à une distance de 15 mmAngle d'ouverture : env. 1°Sortie de lumière : frontaleLimite d'éclairage extérieur : en 60947-5-2 : 25000 luxCaractéristiques sécurité fonctionnelleMTTFd: 800 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte, Power on, éclairage statique, court-circuit : LED verte clignotante (env. 4 Hz)Voyant de fonction : LED jaune ALLUMÉE : s'allume lorsque l'objet est détectéDonnées électriquesTension de fonctionnement : 12... 24 VCourant à vide : 10 mAIndice de protection: IIISortieType de circuit : contact normalement ouvert / à commutation claireSortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvertTension de commutation max 30V/DCCourant de commutation : max. 50 ma, charge ohmiqueCas de tension : ≤ 1,5 V DCFréquence de commutation : env. 2 kHzTemps de réponse : 250 μsConformitéNorme du produit : en 60947-5-2Sécurité laser : en 60825-1:2007Homologations et certificatsHomologué UL : E87056, cULus Recognized, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Homologation FDA : IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice no. 50, daté du 24 juin 2007Conditions ambiantesTempérature ambiante: -10 ... 60 °C (14 °C) 140 °F)Température de stockage: -20 ... 70 °C (-4... 158 °F)Caractéristiques mécaniquesLargeur boîtier : 12 mmHauteur du boîtier : 25,5 mmProfondeur du boîtier : 4,1 mmIndice de protection : IP67Connexion : Câble 2 mMatière Boîtier : PC (polycarbonate) et acier inoxydable Sortie de lumière : PMMA Câble : PURPoids env. 20 gCouple de serrage des vis de fixation : 0,25 NmLongueur de câble : 2 m
