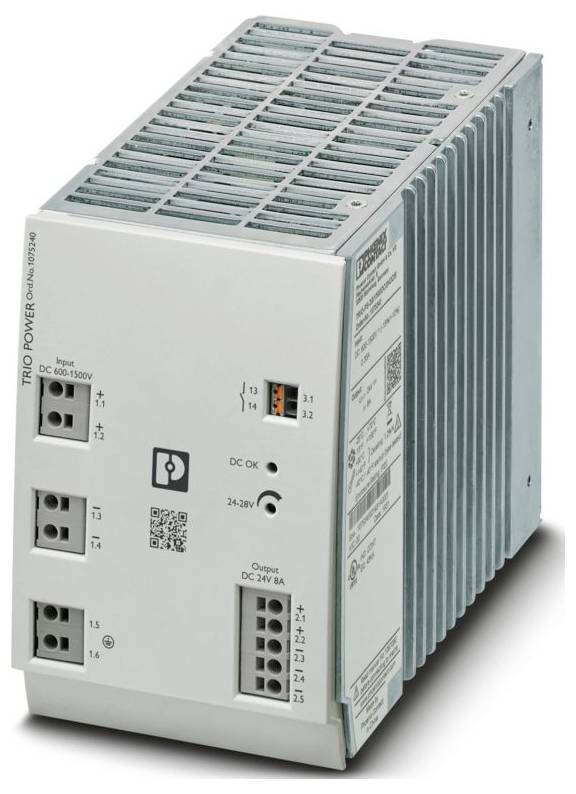

Phoenix Contact 1075240 Convertisseur CC/CC 24 V/DC 8 A Contenu 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Vente et expédition :
Nombre
Total (395,83 € / unité(s))
€
Caractéristiques techniques
- Famille de produits : TRIO Power
- Type de raccordement : connecteur Push-In
- Largeur : 88,5 mm
- Hauteur : 130 mm
- Profondeur : 160 mm
- Couleur : vert
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 70 °C (> 60 °C DERATING: 1,2 %/K)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN 61000-6-4
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: Catégorie de surtension
- Degré de pollution : 2
- Vibration (fonctionnement) : < 15 Hz, amplitude ±2,5 mm (selon IEC 60068-2-6) ; 15 Hz ... 150 Hz, 2,3g, 90 min.
- Longueur de section dénudée : 8 mm
- Section de conducteur flexible min. : 0,2 mm²
- Section de conducteur flexible max. : 1,5 mm²
- Section conducteur rigide min : 0,2 mm²
- Section conducteur rigide max : 1,5 mm²
- Position de montage : rail support horizontal NS 35, EN 60715
- Fréquence : 0,15 MHz... 80 MHz
- Classe de protection I
- Plage de tension nominale d'entrée: 600 V c.c. ... 1500 V DC
- Plage de tension d'entrée: 600 V c.c. ... 1500 V C.C. -15 % ... +10 %
- Entrée longue portée : non
- Résistance à la tension max. : ≤ 1800 V c.c. 1 s
- Intégrale du courant de démarrage (I2t) : type. 0,15 A2S
- Consommation de courant : type. 0,35 A (600 V C.C.);TYPE. 0,145 A (1500 V C.C.)
- Sélection du fusible approprié pour la protection d'entrée: 1 A (gPV)
- Efficacité : type. 91,5 % (600 V c.c.);type. 90,9 % (900 V c.c.);type. 89 % (1500 V C.C.)
- Tension de sortie nominale : 24 V DC ±1 %
- Plage de réglage de la tension de sortie (USET): 24 V c.c. ... 28 V c.c. (> 24 V c.c., puissance limitée constante)
- Courant de sortie nominal (IN): 8 A
- Résistance aux courts-circuits : Oui
- Légère : Oui
- Résistance au retour : ≤ 35 V c.c.
- Protection contre les surtensions en sortie (OVP) : ≤ 30 V c.c.
- Ondulation résiduelle : < 40 mVss (Ripple) ;< 50 mVss (bruit)
- Temps de montée : ≤ 30 ms (UOUT (10 % ... 90 %))
- Commutation en série : Non
- Puissance perdue au ralenti maximum : < 9 W
- Puissance de perte de charge nominale maximale: < 24 W
- Commutation parallèle: Oui, à la redondance et à l'augmentation de la puissance
- Couverture (côté secondaire) : électronique
- Entrée : 3 kV (degré de précision de contrôle >4 - symétrique) ; 6 kV (degré de précision de contrôle >4 - asymétrique)
- Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
- Signal : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
- Types de signalisation: LED;Contact de signal sans potentiel
- Default : fermé
- Numérique : 30 V c.a. 30 V c.c. 100 mA
- Nombre de phases : 1
- Tension d'isolement entrée/sortie : 4,2 kV c.c. (essai de type) ; 2,6 kV c.c. (essai unitaire)
- MTBF (IEC 61709, SN 29500): > 1500000 h (25 °C);> 900000 h (40 °C);> 400000 h (60 °C)
- Cote de montage : cote de montage
- Distance de montage droite/gauche (active) : 10 mm / 10 mm (≤ 70 °C)
- Distance de montage supérieure/inférieure (active) : 50 mm / 50 mm (≤ 70 °C)
- Consignes de montage : empilable : horizontal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertical 50 mm
- Peintures de protection : Non
- Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
- Matériau du boîtier : métal
- Version du capot : polycarbonate
- Hauteur d'utilisation: ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
- Classe climatique: 3K3 (selon EN 60721)
- Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
- Choc : 18 ms, 30g, par direction spatiale (selon IEC 60068-2-27)
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Directive basse tension : conformité à la directive NSR 2014/35/UE
- Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
- Rayonnement perturbateur : rayonnement perturbateur
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact : 4 kV (degré de précision de contrôle 2)
- Décharge d'air: 8 kV (degré d'intensité d'essai 3)
- Note: Critère B
- Champ RF électromagnétique: Champ RF électromagnétique
- Épaisseur du champ d'essai : 10 V/m (degré de précision d'essai 3)
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Charge de surtension (Surge) : charge de surtension (Surge)
- Influence guidée : influence guidée
- Tension : 10 V (degré de précision de contrôle 3)
- Perte de tension : chute de tension
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Température ambiante (Startup type tested) : -40 °C
- Tension du réseau national typique : 1500 V c.c. ; 600 V c.c.
- Type de tension d'alimentation : DC
- Sélection du fusible approprié pour la protection d'entrée: 1500 V c.c.
- Fonctionnement DC : fonctionnement DC
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Écart de régulation : < 1 % (variation de charge statique 10 % ... 90 %);< 3 % (variation dynamique de charge 10 % ... 90 %, 10 Hz);< 0,1 % (variation de tension d'entrée ±10 %)
- Puissance de sortie: 192 W
- Commutateur/point de serrage flexible avec douille de câble avec douille en plastique min. : 0,2 mm²
- Commutateur/point de serrage flexible avec douille de câble avec douille en plastique max. : 1,5 mm²
- Commutateur/point de serrage flexible avec douille de câble sans douille en plastique min. : 0,2 mm²
- Commutateur/point de serrage flexible avec douille de câble sans douille en plastique max. : 1,5 mm²
- Section de conducteur AWG min: 24
- Section de conducteur AWG max: 16
- Distance de montage droite/gauche : 0 mm / 0 mm (≤ 40 °C)
- Distance de montage supérieure/inférieure : 50 mm / 50 mm (≤ 70 °C)
- Norme - Sécurité électrique: EN 62109-1:2011
- Norme - Faible tension de protection : IEC 62109-1:2011 (SELV)
- Norme - Séparation sûre : DIN VDE 0100-410
- Homologations UL : UL 62109-1:2014
- Version des boîtiers : aluminium (AlMg3)
- Émission de dérangement : émission de dérangement
- Résistance aux interférences: EN 61000-6-2:2005
- Signal : DC OK : Signal : DC OK
- Courant de charge continu : 100 mA
- Sortie de signal : Affichage d'état LED : Sortie de signal : Affichage d'état LED
- Signalisation : DC OK
- Affichage de l'état : LED « DC OK » verte
- Entrée/sortie : asymétrique
- Tension de brouillage radio selon EN 55011: EN 55011 (EN 55022) Classe A Domaine d'application Industrie
- Rayonnement radio selon EN 55011: EN 55011 (EN 55022) Classe A Domaine d'application Industrie
- Signal Relais 13/14 : Signal Relais 13/14
- DC OK : UOUT > 0,9 X UN (UN = 24 V C.C.)
- PLAGE DE TENSION D'ENTRÉE C.C.: 600 V C.C. ... 1500 V C.C. -15 % ... +10 %
- Remarque relative à l'affichage de l'état : UOUT > 21,5 V : LED allumée
- IEC 62109-1: II
- Type de produit
Convertisseur CC/CC
- Type
TRIO-PS-2G/1500DC/24DC/8
- Tension d'entrée (min.)
600 V/DC
- Tension d'entrée (max.)
1500 V/DC
- Tension de sortie
24 V/DC
- Courant de sortie (max.)
8 A
- Courant de sortie (max.) - arrondi
8 A
- Connexion
Raccordement à ressort Push-In
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement (max.)
70 °C
- Dim.
(L x l x H) 160 x 88.5 x 130 mm
- Hauteur
130 mm
- Longueur
160 mm
- Largeur
88.5 mm
- Contenu
1 pc(s)
- Profondeur
160 mm
IP20
- Hauteur d'encastrement
130 mm
Documents et téléchargements
Fiche technique
Fiche technique 3562907 Phoenix Contact 1075240 Convertisseur CC/CC 24 V/DC 8 A Contenu 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562907 Phoenix Contact 1075240 Convertisseur CC/CC 24 V/DC 8 A Contenu 1 pc(s)
Description
Convertisseur DC/DC à cadence primaire TRIO Power avec connecteur push-in pour montage sur rail support, entrée : 1500 V c.c., sortie : 24 V c.c. / 8 A
