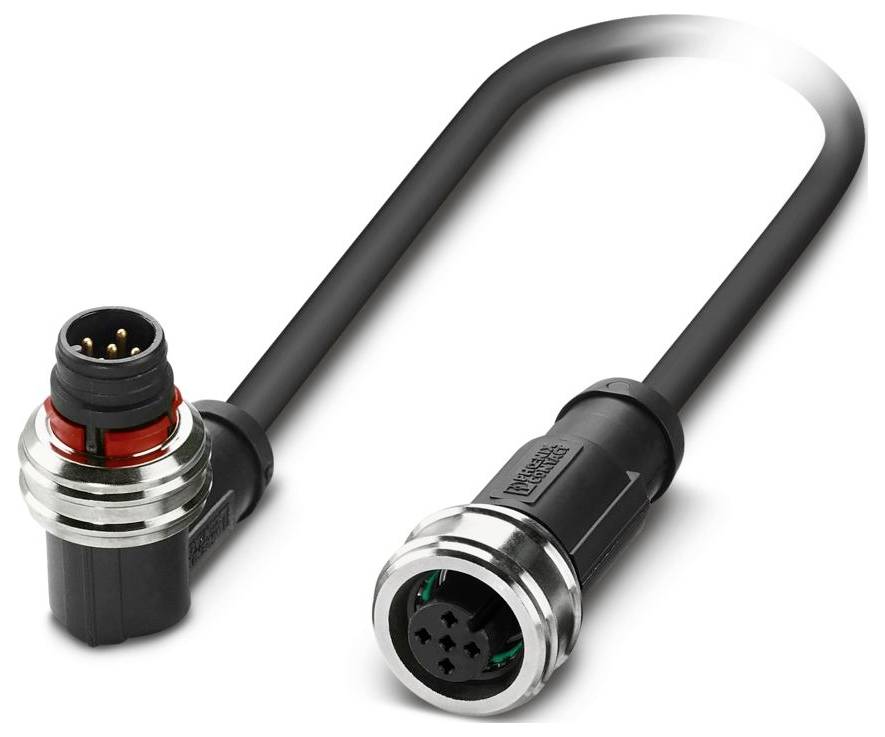

Phoenix Contact 1224229 Câble pour capteurs/actionneurs M12 1.5 m Nombre de pôles: 5 1 pc(s) Piece
EAN :
Ref. fabricant :
Code produit :
Type de produit
Câble pour capteurs/actionneurs
Coté A
M12 mâle coudé
Coté de raccordement B
M12 femelle droit
Nombre de pôles
5
Longueur de câble
1.5 m
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
23,33 €
3
4% = 1,02 €
22,31 €
5
6% = 1,42 €
21,91 €
10
7% = 1,70 €
21,63 €
25
9% = 2,00 €
21,33 €
50
10% = 2,34 €
20,99 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (23,33 € / unité(s))
28,33 €
-18 %
23,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Forme : prise droite M12 push-pull
- Nombre de pôles : 5
- TENSION NOMINALE ONU : 48 V C.A. ; 60 V C.C.
- Classe inflammabilité conformément à la norme UL94 : V0
- Données mécaniques : données mécaniques
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP65/IP67
- Température ambiante (fonctionnement): -40 °C ... 80 °C (câble, pose fixe);-25 °C ... 80 °C (câble, pose mobile)
- Normes/réglementations : IEC 61076-2-010
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 3
- Matériau du joint : FKM
- Matériau surface de contact: NI/Au
- Courant nominal IN : 4 A
- Matériau : PK (broche porte-contact) ; (connecteur porte-contact)
- Diamètre extérieur du câble : 4,55 mm ± 0,15 mm
- Manteau extérieur, matériau : PUR
- Échelle de matériau : toron cu nu
- Longueur de câble: 1,5 m.
- Section de câble : 5 x 0,34 mm² (ligne de signal)
- Désignation standard : M12-push-pull
- Indicateur d'état : Non
- Manteau extérieur, couleur : gris noir RAL 7021
- Application : Standard
- Autres résistances : bonne résistance aux acides, aux alcalins et aux solvants ; résistance à l’hydrolyse et aux microbes ; résistance à l’eau de mer ; résistance aux UV conditionnelle (selon DIN EN ISO 4892-2-A)
- Codage : A
- Type de verrouillage : push-pull
- Résistance d'isolement: ≥ 16 GΩ*km (à 20 °C)
- Matériel Contact : CuSn
- Tension de contrôle : 3000 V
- Affichage d'état présent : Non
- Poids de la conduite: 33 kg/km
- UL AWM Style 20549
- Blindé : Non
- Type de câble : PUR sans halogène noir [PUR]
- Câble de signal : 42 x 0,10 mm
- Ligne de signal AWG: 22
- Diamètre de la veine avec isolation : 1,27 mm 0,05 mm (câble de signal)
- Matériau de l'isolation des veines: PP
- Veine simple, couleur: Marron, blanc, bleu, noir, vert/jaune
- Tension nominale du câble : 300 V
- Rayon de courbure le plus petit, fixé de manière fixe : 23 mm
- Rayon de courbure le plus petit, déplacement : 46 mm
- Capacité de charge dynamique (flexion) : cycles de flexion maximum : 10000000, rayon de courbure : 46 mm, rayon de courbure : 10 x D, déplacement : 10 m, vitesse de déplacement : 3 m/s, accélération : 10 m/s²
- Résistance aux flammes : selon UL 758/1581 FT2 ; DIN EN 60332-2-2 (20 s)
- Résistance à l'huile : selon DIN EN 60811-2-1
- Caractéristiques particulières: Adapté à la chaîne de remorquage;sans silicone;exempt de substances gênantes pour le mouillage de la peinture;flexible
- Nombre de sorties de câble : 1
- Cycles de couplage: ≥ 100
- Raccordement 1 : Raccordement 1
- Type de codage : A
- Raccordement 2 : Raccordement 2
- Épaisseur de paroi Isolation : env. 0,50 mm
- Résistance du conducteur max. : Max. 58 Ω/km (à 20 °C)
- PUR sans halogène noir [PUR]: PUR sans halogène noir [PUR]
- Liberté halogène : selon DIN VDE 0472 partie 815
- Capacité de charge dynamique (torsion) : torsion : ±180 °/m, cycles de torsion : ≥2000000, fréquence de torsion : 35 cycles/min.
- Matériau Poignée : TPU, difficilement inflammable, auto-extinguible
- Matériau vissé : laiton nickelé
- Température ambiante (fonctionnement) (prise/prise) : -25 °C ... 85 °C (fiche/prise)
- Type d'emballage
Piece
- Type
SAC-5P-P12MR/ 1,5-PUR/P12FS
- Type de produit
Câble pour capteurs/actionneurs
- Coté A
M12 mâle coudé
- Coté de raccordement B
M12 femelle droit
- Nombre de pôles
5
- Longueur de câble
1.5 m
- Materiau de la gaine
PUR
- Tension nominale
48 V/AC
60 V/DC
- Ø extérieur
4.55 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
femelle
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Couleur du câble
gris-noir (RAL 7021)
- Codification
A
- Matériau du contact
CuSn
- Revêtement du contact
Ni/Au
IP65
IP67
- Spécificités
sans halogène
- Température min.
-40 °C
- Température max.
85 °C
- Type de fermeture
Push-Pull
- Référence fabricant
1224229
- Contenu
1 pc(s)
- Diamètre de câble
4.55 mm
- Tension assignée
48 V/DC V
- Blindé
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3567085 Phoenix Contact 1224229 Câble pour capteurs/actionneurs M12 1.5 m Nombre de pôles: 5 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3567085 Phoenix Contact 1224229 Câble pour capteurs/actionneurs M12 1.5 m Nombre de pôles: 5 1 pc(s) Piece
Description
Câble capteur/actionneur, 5 broches, PUR sans halogène, gris noir RAL 7021, connecteur coudé M12 push-pull, codage : A, sur la prise droite M12 push-pull, codage : A, longueur du câble : 1,5 m
