Photo non contractuelle

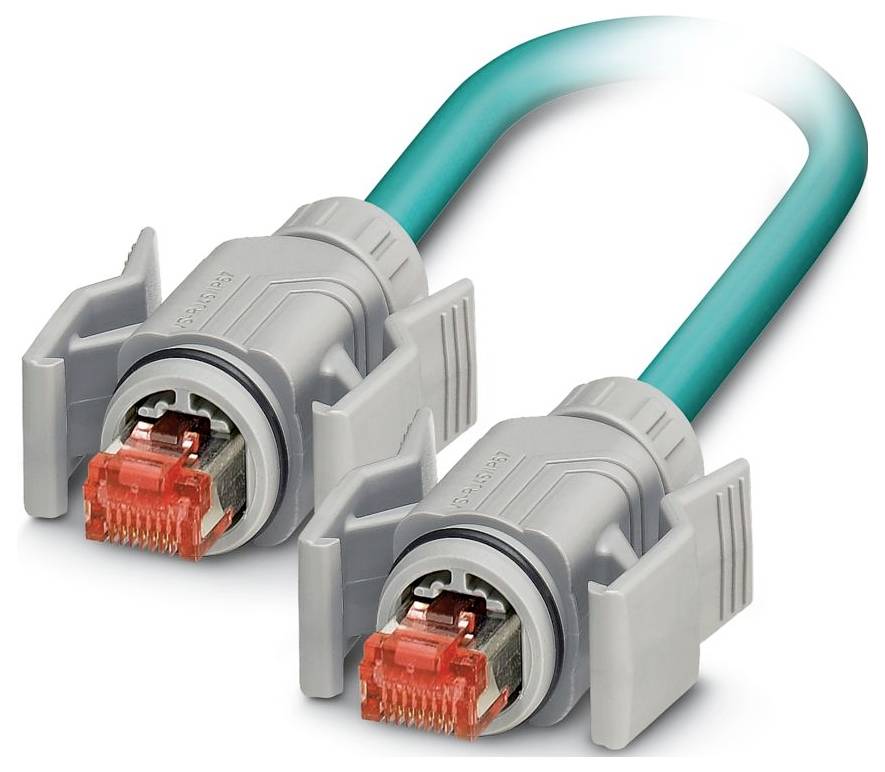

Phoenix Contact 1408956 Jonction 2 m Nombre de pôles: 8 1 pc(s)
Type de produit
Jonction
Norme de connecteur
Ethernet
Coté A
RJ 45 mâle
Coté de raccordement B
RJ 45 mâle
Nombre de pôles
8
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Total (49,99 € / unité(s))
49,99 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- FAMILLE DE PRODUITS : RJ45 BASIC IE8 CAT5
- Nombre de pôles : 8
- Tension nominale ONU : 48 V
- Classe inflammabilité conformément à la norme UL94 : V2
- Indice de protection : IP67/IP65
- Température ambiante (fonctionnement): -40 °C ... 80 °C (câble, pose fixe);-20 °C ... 80 °C (câble, pose mobile)
- Degré de pollution : 2
- Matériau surface de contact: NI/Au
- Vitesse de transmission : 1 Gbit/s.
- Courant nominal IN : 1 A
- Diamètre extérieur du câble : 6,40 mm ± 0,2 mm
- Manteau extérieur, matériau : PUR
- Échelle de matériau : toron cu nu
- Longueur de câble : 2,00 m
- Section de câble : 4x 2x 0,14 mm²
- TENSION ASSIGNÉE (III/3) : 72 V (DC)
- Manteau extérieur, couleur : bleu eau RAL 5021
- Couleur (boîtier) : gris
- Résistance d'isolement: ≥ 5 GΩ*km
- Matériel Contact : CuSn
- Matériau support de contact: PC
- Poids de la conduite: 47 kg/km
- UL AWM STYLE : 20963 (80 °C / 30 V)
- Blindé : Oui
- Type de câble : Ethernet flexible CAT5, 4 paires [94B]
- Câble de signal : 7 x 0,16 mm
- Ligne de signal AWG: 26
- Diamètre de la veine avec isolation : 0,96 mm
- Matériau isolation des veines : PE expansé
- Couleur : blanc/bleu-bleu, blanc/orange-orange, blanc/vert-vert, blanc/brun-brun
- Épaisseur de paroi manteau extérieur : 1,05 mm
- Soins totaux : 4 couples à l'âme
- Tension nominale du câble : ≤ 100 V
- Rayon de courbure minimal, fixe : 4 x D
- Rayon de courbure minimum, pose flexible : 8 x D
- Rayon de courbure le plus petit, fixé de manière fixe : 26 mm
- Rayon de courbure le plus petit, déplacement : 52 mm
- Résistance aux flammes : selon IEC 60332-1-2
- Résistance à l'huile : selon EN 60811-2-1
- Cycles d'enfichage ≥ 750
- Raccordement 1 : Raccordement 1
- Raccordement 2 : Raccordement 2
- Libre halogène : selon IEC 60754-1
- Structure du conducteur : 4x2xAWG26/7, SF/UTP
- Couvercle optique de blindage : 70 %
- Résistance de boucle: ≤ 290,00 Ω/km
- Résistance à l'onde: 100 Ω ±5 Ω (à 100 MHz)
- Tension d'essai Tâche/fil : 700 V (50 Hz, 1 min.)
- Tension d'essai du câble/écran : 700,00 V (50 Hz, 1 min.)
- Guérison de couple : 2 veines pour le couple
- Type de capteur : Ethernet
- Type de signal/catégorie : Ethernet CAT6 (IEC 11801:2002), 1 Gbit/s
- Caractéristiques de transmission (catégorie): CAT5 (IEC 11801:2002)
- Durée du signal : 5,3 ns/m
- Résistance de couplage : ≤ 100,00 mΩ/m (à 10 MHz)
- Capacité de la ligne : 48 nF/km (à 1 kHz)
- Résistance à la traction: ≤ 100 N
- Atténuation de la voix de sortie (NEXT): 71,3 dB (à 1 MHz); 62,3 dB (à 4 MHz); 56,3 dB (à 10 MHz); 53,2 dB (à 16 MHz ); 51,8 dB (à 20 MHz ); 48,9 dB (à 31,25 MHz ); 44,4 dB (à 62,5 MHz); 41,3 dB (à 100 MHz)
- Amortissement de la réponse auxiliaire de puissance (PSNEXT) : 62,3 dB (à 1 MHz) ; 53,3 dB (à 4 MHz) ; 47,3 dB (à 10 MHz) ; 44,2 dB (à 16 MHz) ; 42,8 dB (à 20 MHz) ; 39,9 dB (à 31,25 MHz) ; 35,4 dB (à 62,5 MHz) ; 32,3 dB (à 100 MHz)
- Amortissement de retour (RL) : 100 dB (à 4 MHz) ; 24,1 dB (à 8 MHz) ; 25 dB (à 10 MHz) ; 25 dB (à 16 MHz) ; 25 dB (à 20 MHz) ; 23,6 dB (à 31,25 MHz) ; 21,5 dB (à 62,5 MHz) ; 20,1 dB (à 23 MHz)
- Atténuation du blindage : 3,2 dB (à 1 MHz) ; 6 dB (à 4 MHz) ; 9,5 dB (à 10 MHz) ; 12,1 dB (à 16 MHz) ; 13,6 dB (à 20 MHz ) ; 17,1 dB (à 31,25 MHz) ; 24,8 dB (à 62,5 MHz) ; 32 dB (à 100 MHz)
- Température ambiante (pose) : -20 °C ... 80 °C
- Taux de transmission : 1 Gbit/s
- Dessin dimensionnel : fiche RJ45
- Exécution : fiche RJ45, droite, 8 broches, verrouillage par verrouillage
- Puissance d'enfichage : 30 N (par contact de signal)
- Force de traction : 50 N (par contact de signal)
- Ethernet flexible CAT5, 4 paires [94B] : Ethernet flexible CAT5, 4 paires [94B]
- Type
NBC-R4MC/2,0-94B/R4MC
- Type de produit
Jonction
- Norme de connecteur
Ethernet
- Coté A
RJ 45 mâle
- Coté de raccordement B
RJ 45 mâle
- Nombre de pôles
8
- Longueur de câble
2 m
- Materiau de la gaine
PUR
- Tension nominale
48 V
- Ø extérieur
6.40 mm
- Section de câble (câblage capteur/actioneeur)
0.14 mm²
- Connexion
RJ45
- Couleur du câble
bleu d'eau
- Matériau du contact
CuSn
- Revêtement du contact
Ni/Au
IP67
IP65
- Spécificités
sans halogène
blindé
- Température min.
-40 °C
- Température max.
80 °C
- Référence fabricant
1408956
- Contenu
1 pc(s)
- Diamètre de câble
6.40 mm
- Ø câble max.
6.40 mm
- Gamme de Ø de câble
6.40 mm (max)
- Tension assignée
48 V/DC V
- Blindé
oui
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 3586459 Phoenix Contact 1408956 Jonction 2 m Nombre de pôles: 8 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3586459 Phoenix Contact 1408956 Jonction 2 m Nombre de pôles: 8 1 pc(s)
Description
Câble réseau, indice de protection : IP67, longueur du câble : 2 m, nombre de pôles : 8, 1 Gbit/s, CAT5, sortie de câble : droite, Ethernet
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
