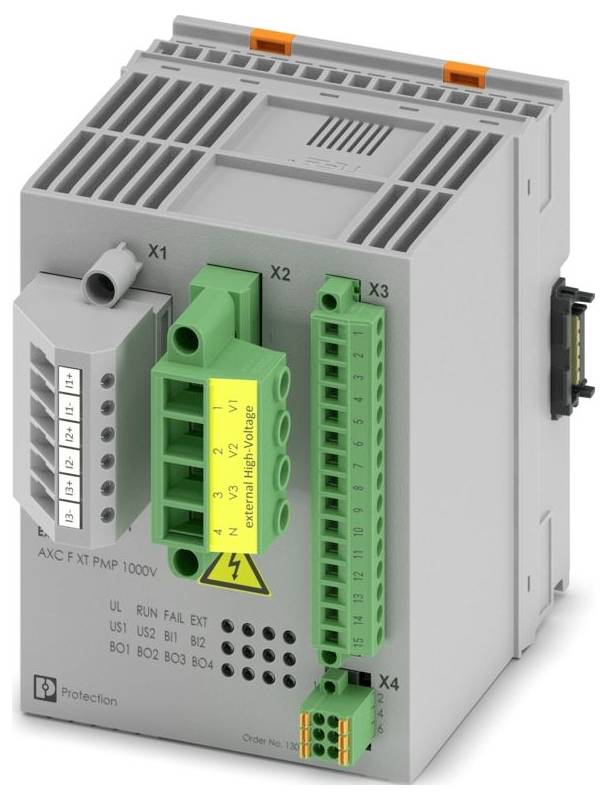

Photo non contractuelle
Phoenix Contact 1510810 AXC F XT PMP 1000V AC Module de fonction 24 V/DC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 970,83 €
3
2% = 144,27 €
1 922,74 €
5
3% = 336,00 €
1 903,63 €
10
4% = 800,10 €
1 890,82 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (1 970,83 € / unité(s))
1 970,83 €
HT
dont 0,11 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PLCnext Control Extension
- Forme : modulaire
- Largeur 100 mm
- Hauteur : 123 mm
- Profondeur : 140 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): - 25 °C ... 60 °C
- Température ambiante (stockage/transport): - 40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Humidité admissible (fonctionnement): 5 % ... 95 % (sans étourdissement)
- Position de montage : montage mural sur rail support horizontal ou vertical
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V C.C.
- Humidité admissible (stockage/transport) : max. 95 % (pas d'engourdissement)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 210 mA c.c.
- Consignes de montage : respecter le derating
- Remarque sur le type de connexion : BO0 (relais Watchdog)
- Description de la sortie : sortie numérique
- Type de rail porteur utilisable : rail support : 35 mm
- Nombre de sorties : 5
- Nom de l'entrée: BI1 ... BI2
- Désignation Sortie: BO0 ... BO4
- Description de l'entrée: Entrée numérique
- Nombre d'entrées : 3
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Analogique : Analogique :
- Plage de tension en mode commun Signal - Ground: 380 V c.a. ... 998 V c.a. (50/60 Hz, tension nominale)
- Numérique : numérique :
- Plage de tension d'entrée Signal « 0 » : 0 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 14,5 V c.c. ... 30 V C.C.
- Temps de filtrage d'entrée : jusqu'à 30 ms (réglable)
- Alimentation : Electronique modulaire : Alimentation : Electronique modulaire
- Tension d'alimentation : + 24 V c.c.
- Type de produit
Module de fonction
- Type
AXC F XT PMP 1000V AC
- Nombre d’entrées numériques max.
3
- Nombre d’entrées max.
3
- Nombre de sorties max.
5
- Nombre de sorties relais max.
1
- Tension de fonctionnement
24 V/DC
- Hauteur
123 mm
- Longueur
140 mm
- Largeur
100 mm
IP20
- Dim.
(L x l x H) 140 x 100 x 123 mm
- Référence fabricant
1510810
- Modèle
modulaire
- Montage
Montage sur profilé support/rack
- Température ambiante max.
60 °C
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC Module de fonction 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3569076 Phoenix Contact 1510810 AXC F XT PMP 1000V AC Module de fonction 24 V/DC
Description
Module d'extension de protection des mesures (Power Measurement Protection) pour connexion à un contrôleur PLCnext AXC F 2152. Pour la connexion au contrôleur, le PMP-APP est disponible en téléchargement dans le plcnextstore.
