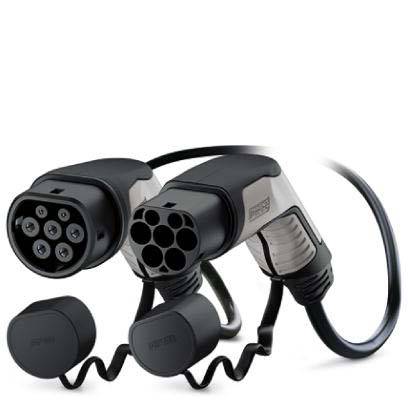

Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (270,83 € / unité(s))
270,83 €
HT
dont 0,15 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur du boîtier : noir
- Couleur : noir
- Couleur de la zone de préhension : gris
- Matériau du boîtier : plastique
- Matériau : plastique souple
- Matériau : plastique
- Surface du matériau contacts : AG
- Gaine extérieure : noire
- Couleur du capuchon de protection : noir
- Matériau du capuchon de protection : plastique souple
- Gaine extérieure, matériau : TPE-U.
- Fiche de charge pour véhicule largeur : 70 mm
- Prise de charge du chariot hauteur : 137 mm
- Profondeur de la fiche de charge du véhicule : 215,9 mm
- Connecteur de charge d'infrastructure hauteur : 131,8 mm
- Fiche de charge d'infrastructure largeur : 58 mm
- Profondeur de la fiche de charge d'infrastructure : 233.4 mm
- Température ambiante (stockage/transport) : -40 °C - +80 °C.
- Puissance de charge maximale : 26,6 kW
- Nombre de contacts de puissance : 5 (L1, L2, L3, N, PE)
- Nombre de contacts de signal : 2 (CP, PP)
- Courant de mesure des contacts de signal : 2 A.
- Contacts de signalisation tension de mesure : 30 V/AC
- Codage de résistance : 220 Ω (entre PE et PP)
- Cycles d'accouplement :> 10000
- Force d'accouplement :< 100 N
- Force de traction :< 100 N
- Rayon de courbure minimal : 255 mm (15 x diamètre)
- Type de câble : droit
- Diamètre extérieur du câble : 17 mm ±0,4 mm
- Construction de câble : 5 x 6 mm² + 1 x 0,5 mm²
- Résistance de câble :< 0.0033 Ω/M.
- Type de produit
Câble de charge pour véhicule électrique
- Connecteur A
Type 2
- Connecteur B
Type 2
- Nombre de phases
3 phases
- Modèle
C-Line noir/gris
- Mode de charge
mode 3
- Longueur de câble
8 m
- Tension nominale
480 V/AC
- Courant nominal
32 A
- Courant nominal - arrondi
32 A
IP44
IP54
- Température min.
-30 °C
- Température max.
+50 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2209271 Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m
Fiche technique 2209271 Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209271 Phoenix Contact 1627999 Câble de charge pour véhicule électrique 8 m
Description
Surface argentée des contacts de puissance et de signal. Certifié IATF 16949:2016 et ISO 9001:2015.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
