Name: Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Brand: Phoenix Contact
SKU: 2141036
Availability: InStock

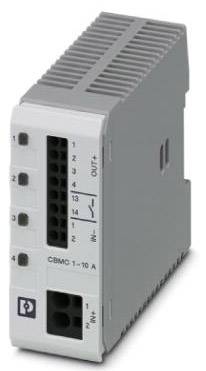

Un appareil électrique gris rectangulaire avec des bornes de connexion série et une plage d'intensité de courant de 1-10 A sur la face avant.

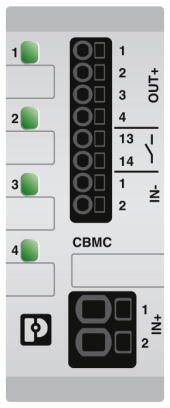

Appareil électronique avec quatre voyants verts à gauche et des connexions numérotées à droite. Étiqueté 'OUT+' et 'CBMC'.

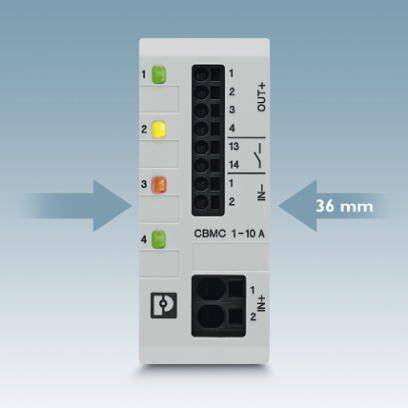

Interrupteur électronique de protection avec voyants LED pour différents canaux. Dimensions de 36 mm de largeur.

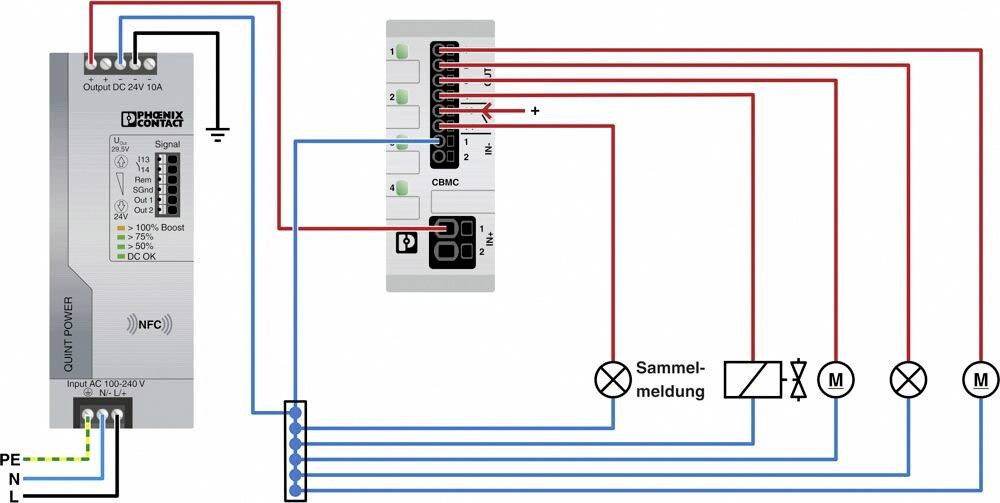

Schéma de connexion d'une alimentation avec un répartiteur. Montre le câblage pour les voyants lumineux et les moteurs. Étiquettes : PE, N, L.

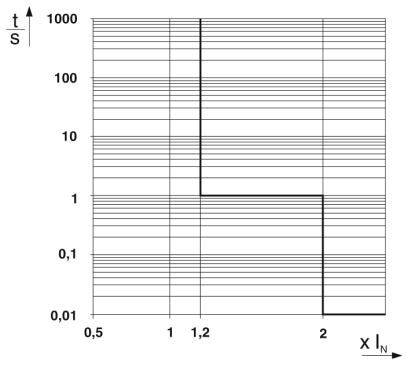

'Représentation graphique logarithmique avec axe des X : X In et axe des Y : t/S. Montre une progression en escalier avec des paliers à 1, 2 et 2.'

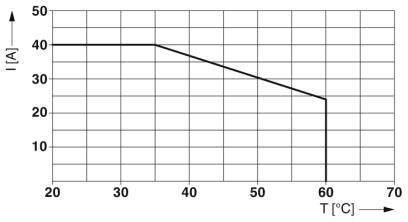

Le diagramme montre le courant (I) en ampères sur l'axe des ordonnées et la température (T) en degrés Celsius sur l'axe des abscisses. Le courant descend de 40 A à 40°C à 20 A à 60°C.

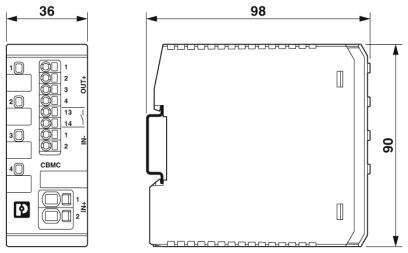

Dessin technique d'un module électrique avec dimensions : 36 mm de largeur, 90 mm de hauteur, 98 mm de profondeur. Présente les connexions et les ports réseau.

1/7

Photo non contractuelle

Type de produit

Disjoncteur de protection

Modèle

Disjoncteur électronique

Connexion

Push-In

Type de contact

1 NO (T)

Couleur

gris clair

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison le mar. 3 novembre

8 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (174,99 € / unité(s))

174,99 €

Prix TTC

dont 0,02 € d’éco-part

Plus que 8 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Classe de inflammabilité UL 94 : V-0
Type de montage : rail support : 35 mm
Nombre de pôles: 1.
Indice de protection: III
Forme : module de rail porteur monobloc
Type de fusible : électronique
Tension nominale : 0,5 kV
Tension de fonctionnement : 18 V/DC 30 V DC
Tension de mesure : 24 V DC
Courant nominal EN : max. 40 A DC (IN+)
Elément Fail-Safe : 15 A DC (par canal de sortie)
Degré d'efficacité : 99 %
Courant de repos I0 : type. 33 ma
Puissance dissipée : type. 0,8 W (au ralenti)
Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit)
Température : 24 A DC (à 60 °C)
Type de déclenchement : E (électronique)
Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée
Résistance à la tension : max. 35 V DC (circuit de charge)
Durée d'arrêt du circuit de charge : ≤ 10 ms (>en cas de court-circuit 2,0 x IN)
Section de conducteur rigide : 0,2 mm²... 2,5 mm²
Section de conducteur AWG: 24... 12
Section de conducteur flexible avec Embout de câble avec Gaine plastique : 0,25 mm²... 1,5 mm²
Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,25 mmm²... 2,5 mm²
TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC
Courant de fonctionnement DC : 100 ma DC

Type de produit: Disjoncteur de protection

Modèle: Disjoncteur électronique

Connexion: Push-In

Type de contact: 1 NO (T)

Couleur: gris clair

Température min.: +60 °C

Température max.: -25 °C

: IP20

Longueur: 98 mm

Largeur: 36 mm

Hauteur: 90 mm

Contenu: 1 pc(s)

Type: CBMC E4 24DC/1-10A NO

Dim.: (L x l x H) 98 x 36 x 90 mm

Tension d'entrée: 24 V/DC

Poids: 0.14

: 40 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Type de produit

Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Code produit :2141036

Livraison le mar. 3 novembre

8 pièce(s)Conrad Electronic

Ce produit

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

174,99 €^*

Phoenix Contact 0712107 TCP 0,1A Disjoncteur de protection 1 pc(s)

Code produit :2208745

Livraison avant le mar. 10 novembre

50 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

17,99 €^*

Phoenix Contact 0903029 EC-E1 8A Disjoncteur de protection 1 pc(s)

Code produit :2208883

Livraison avant le mar. 10 novembre

19 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

75,99 €^*

Phoenix Contact 0903045 EC-E 4A DC24V Disjoncteur de protection 1 pc(s)

Code produit :2208884

Livraison avant le mar. 10 novembre

15 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

65,99 €^*

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Disjoncteur de protection 1 pc(s)

Code produit :2209085

Livraison avant le mar. 10 novembre

80 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

139,99 €^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Distributeur de potentiel 1 pc(s)

Code produit :2209918

Livraison avant le mar. 10 novembre

4 pièce(s)Conrad Electronic

Distributeur de potentiel

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

355,00 €^*

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Distributeur de potentiel 1 pc(s)

Code produit :2209919

Livraison avant le mar. 10 novembre

2 pièce(s)Conrad Electronic

Distributeur de potentiel

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

505,00 €^*

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Distributeur de potentiel 1 pc(s)

Code produit :2209920

Livraison avant le jeu. 24 décembre

Conrad Electronic

Distributeur de potentiel

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

635,00 €^*

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Disjoncteur de protection 1 NO (T) 1 pc(s)

Code produit :2140974

Livraison avant le mar. 10 novembre

1303 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

204,99 €^*

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Disjoncteur de protection 1 NO (T) 1 pc(s)

Code produit :2141027

Livraison le mar. 3 novembre

13 pièce(s)Conrad Electronic

Disjoncteur de protection

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

429,00 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Description

Circuits réglables sans outil via le bouton-poussoir à LED. Détection immédiate de l'état de fonctionnement via les LED d'état en couleurs feux de signalisation.
