Photo non contractuelle

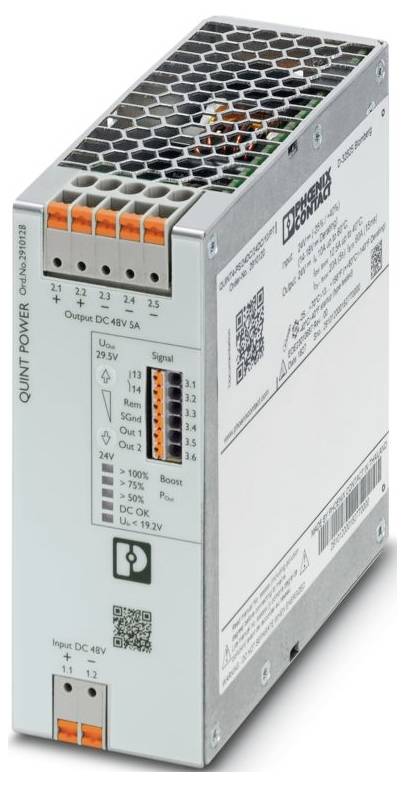

Phoenix Contact 2910128 Convertisseur CC/CC 48 V/DC 48 V/DC 5 A 252 VA Contenu 1 pc(s)
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (279,17 € / unité(s))
279,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Convertisseur de tension DC-DC
Nos services :
Caractéristiques techniques
- Famille de produits : QUINT Power
- Type de raccordement : connecteur Push-In
- Largeur : 122 mm
- Hauteur : 130 mm
- Profondeur : 53 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 70 °C (> 60 °C DERATING: 2,5 %/K)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN 61000-4-10
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: Catégorie de surtension
- Degré de pollution : 2
- Vibration (fonctionnement): 5 Hz ... Recherche de résonance 100 Hz 2,3g, 90 min., fréquence de résonance 2,3g, 90 min. (Selon DNV GL Classe C)
- Longueur de section dénudée : 8 mm
- Fréquence : 50 Hz... 60 Hz
- Étiquette : LR
- Classe de protection : Special with SELV Input and Output
- Fréquence 300 Hz.
- Plage de tension nominale d'entrée : 48 V c.c.
- Plage de tension d'entrée : 48 V c.c. -40 % ... +20 %
- Entrée longue portée : non
- Résistance à la tension max. : 60 V c.c. (60 s)
- Courant d'enclenchement : type. 2,3 A
- Intégrale du courant de commutation (I2t): < 0,1 A2S
- Limitation de courant de démarrage: 2,3 A
- Temps de pontage en panne de réseau : type. 17 ms (48 V c.c.)
- CONSOMMATION DE COURANT : 6,8 A (48 V C.C.)
- Puissance nominale : 252 VA
- Temps de démarrage typique : 300 ms (du mode SLEEP)
- Temps de mise en marche : < 1 s.
- Fusible d'entrée : 20 A (lent, interne)
- Sélection du fusible approprié pour la protection d'entrée: 10 A ... 16 A (caractéristiques B, C, D, K ou similaires)
- Efficacité : type. 95,2 % (48 V C.C.)
- Caractéristiques de sortie : U/I advanced;Smart HICCUP;FUSE MODE
- Tension nominale : 48 V DC
- Plage de réglage de la tension de sortie (USET): 48 V c.c. ... 56 V C.C. (> 48 V CONSTANT)
- Courant de sortie nominal (IN): 5 A
- Boost statique (ISTAT.Boost) : 6,25 A
- Boost dynamique (IDyn.Boost) : 10 A (5 s)
- Sélective Fuse Breaking (ISFB): 30 A (15 ms)
- Déclenchement magnétique de fusible : A1... A6 / B2 / C1 ... C2 / Z1 ... Z6
- Résistance aux courts-circuits : Oui
- Légère : Oui
- Puissance de sortie (PN) : 240 W
- Puissance de sortie (PSTAT. Boost): 300 W
- Puissance de sortie (PDyn. Boost) : 480 W (5 s)
- Résistance au retour : ≤ 60 V c.c.
- Protection contre les surtensions en sortie (OVP) : ≤ 60 V c.c.
- Ondulation résiduelle : < 50 mVss
- Écart de régulation statique : < 3 % (variation de charge statique 10 % ... 90 %)
- Écart de régulation dynamique : < 3 % (variation de charge statique 10 % ... 90 %)
- Écart de régulation changement de tension d'entrée : < 3 % (variation de charge statique 10 % ... 90 %)
- Temps de montée : < 100 ms (UOUT (10 % ... 90 %))
- Commutation en série : Oui
- Puissance perdue au ralenti maximum : < 3 W
- Puissance de perte de charge nominale maximale: < 13 W
- PERTE DE PUISSANCE SLEEP MODE: < 2 W
- Commutation parallèle: Oui, à la redondance et à l'augmentation de la puissance
- Couverture (côté secondaire): Électronique;thermomagnétique;thermique
- Entrée : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
- Position : 3.x
- Raccordement conducteur : raccord conducteur
- rigide : 0,2 mm²... 1 mm²
- flexible : 0,2 mm²... 1,5 mm²
- Flexible avec douille de fil sans douille en plastique : 0,2 mm² ... 1,5 mm²
- Flexible avec douille de fil avec douille en plastique : 0,2 mm² ... 0,75 mm²
- Starr (AWG): 24 ... 16
- Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
- Signal : 2 kV (degré de précision de contrôle 3 - asymétrique)
- Signalisation LED : signalisation LED
- Types de signalisation : LED ; contact de signal sans potentiel ; sortie de signal active Out1 (numérique, configurable) ; sortie de signal active Out2 (numérique, analogique, configurable) ; contact à distance ; terre de signal SGnd
- Seuil de signal : > 100 % (LED jaune, puissance de sortie > 240 W) ;> 75 % (LED verte, puissance de sortie > 180 W) ;> 50 % (LED verte, puissance de sortie > 120 W) ;> 0,9 x USET (LED verte) ;< 0,9 x USET (LED clignote en vert) ;> 0,8 x UInNom (LED éteinte) ;< 0,8 x UInNom (LED allumée en jaune)
- Entrée de signal distante (configurable) : entrée de signal distante (configurable)
- Marquage de connexion: 3.4 +
- Fonction : Terre de signalisation
- Défaut : tension de sortie
- Sortie de signal Out 1 (configurable) : sortie de signal Out 1 (configurable)
- NUMÉRIQUE : 24 V C.C. ; 1 A ; 30 V C.A. ; 0,5 A
- Option de signal : courant de sortie;puissance de sortie;heures de fonctionnement;alerte précoce des températures élevées;limitation de tension OVP active;tension d'entrée UIN OK
- Sortie de signal Out 2 (configurable) : sortie de signal Out 2 (configurable)
- Analogique : 4 mA... 20 mA ±5 % (charge ≤400 Ω)
- Sortie de signal Relais 13/14 (configurable) : sortie de signal Relais 13/14 (configurable)
- Contact de commutation (sans potentiel) : sans potentiel
- Terre de signalisation SGnd : Terre de signalisation SGnd
- Potentiel de référence: Vers OUT1, OUT2, REM
- Nombre de phases : 1,00
- Tension d'isolement entrée/sortie : 4 kV c.c. (essai de type) ; 2 kV c.c. (essai unitaire)
- Fréquence de commutation : 190,00 kHz... 220,00 kHz (niveau de conversion auxiliaire); 67,00 kHz ... 135,00 kHz (niveau de conversion principal)
- MTBF (IEC 61709, SN 29500): > 1476000 h (25 °C);> 877000 h (40 °C);> 378000 h (60 °C)
- Prévision de durée de vie (condensateurs électrolytiques): Attente de durée de vie (condensateurs électrolytiques)
- Courant : 5 A
- Température : 30 °C
- Temps : 50 ms
- Texte additionnel : degré d'acuité d'essai 2
- Dimensions de l'article : Dimensions de l'article
- Dimensions des articles en cas de montage alternatif : dimensions des articles en cas de montage alternatif
- Cote de montage : cote de montage
- Distance de montage droite/gauche (active) : 15 mm / 15 mm (≤ 70 °C)
- Distance de montage droite/gauche (passive) : 0 mm / 0 mm (≤ 70 °C)
- Distance de montage supérieure/inférieure (active) : 50 mm / 50 mm (≤ 70 °C)
- Distance de montage supérieure/inférieure (passive) : 50 mm / 50 mm (≤ 70 °C)
- Consignes de montage : empilable : PN ≥50 %, horizontal 5 mm, à côté des composants actifs 15 mm, vertical 50 mm
- Rangement : PN <50 %, horizontal 0 mm, vertical 40 mm, vertical inférieur 20 mm
- Peintures de protection : Non
- Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
- Matériau du boîtier : métal
- Version du capot : acier inoxydable X6Cr17
- Exécution des parties latérales : aluminium
- Hauteur de mise en œuvre : ≤ 5000 m (> 2000 m, tenir compte du derating)
- Classe climatique: 3K22 (selon EN 60721-3-3)
- Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
- Choc : 18 ms, 30g, par direction spatiale (selon IEC 60068-2-27)
- Code de vitesse: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 5000 m)
- Désignation standard : Applications ferroviaires
- Sécurité Appareils de mesure, de commande, de régulation et de laboratoire: Sécurité Appareils de mesure, de commande, de régulation et de laboratoire
- Faible tension de protection : faible tension de protection
- Pertes de tension réseau : chutes de tension réseau
- UL : UL
- CSA: CSA
- SIQ: SIQ
- Construction navale: Construction navale
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Directive basse tension : conformité à la directive NSR 2014/35/UE
- Exigences CEM Émission de brouillage: EN 61000-6-3;EN 61000-6-4
- Exigences CEM Immunité: EN 61000-6-1;EN 61000-6-2
- Exigences CEM Centrale électrique: IEC 61850-3;EN 61000-6-5
- Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
- Rayonnement perturbateur : rayonnement perturbateur
- DNV GL Émission de brouillage guidée par la ligne : DNV GL Émission de brouillage guidée par la ligne
- DNV : classe B
- DNV GL Rayonnement de brouillage : DNV GL Rayonnement de brouillage
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact : 8 kV (degré de précision de contrôle 4)
- Décharge d'air: 15 kV (degré d'intensité d'essai 4)
- Note: Critère B
- Champ RF électromagnétique: Champ RF électromagnétique
- Épaisseur du champ d'essai : 1000 A/m
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Charge de surtension (Surge) : charge de surtension (Surge)
- Influence guidée : influence guidée
- Entrée/sortie/signal : asymétrique
- Tension : 1 kV
- Champ magnétique à fréquence énergétique : champ magnétique à fréquence énergétique
- Perte de tension : chute de tension
- Perte de tension : 0 %
- Champ magnétique impulsionnel : champ magnétique impulsionnel
- Grandeurs parasites asymétriques guidés par câble : grandeurs asymétriques guidées par câble
- Niveau de test 1: 100 kHz
- Niveau de test 2: 1 MHz
- Niveau de test 3 : 1,5 kHz 15 kHz (degré de précision de test 3)
- Niveau de test 4 : 15 kHz 150 kHz (degré de précision de test 3)
- Niveau de test 5 : 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (degré de précision de contrôle 3)
- Niveau de test 6 : 0 Hz 16,7 Hz 50 Hz 60 Hz (degré de précision de contrôle 3)
- Part alternative sur la tension continue : part alternative sur la tension continue
- Part de change : 14 % (ONU)
- Arbre oscillant amorti : vague oscillante amortie
- Entrée, sortie (niveau de test 1) : 100 kHz 1 MHz (degré de précision de contrôle 2 - symétrique)
- Entrée, sortie (niveau de test 2) : 100 kHz 1 MHz (degré de précision de contrôle 2 - asymétrique)
- Entrée, sortie (niveau de test 3) : 10 MHz (degré de précision de contrôle 2 - asymétrique)
- Signaux (niveau de test 1) : 100 kHz 1 MHz (degré de précision de contrôle 2 - symétrique)
- Signaux (niveau de test 2) : 100 kHz 1 MHz (degré de précision de contrôle 2 - asymétrique)
- Champ magnétique oscillant amorti : champ magnétique oscillant atténué
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
- Température ambiante (Startup type tested) : -40 °C
- Applications ferroviaires : Applications ferroviaires
- Type de produit
Convertisseur CC/CC
- Type
QUINT4-PS/48DC/48DC/5/PT
- Tension nominale
48 V/DC
- Tension de sortie
48 V/DC
- Courant de sortie (max.)
5 A
- Courant de sortie (max.) - arrondi
5 A
252 VA
- Connexion
Raccordement à ressort Push-In
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement (max.)
70 °C
- Dim.
(L x l x H) 125 x 50 x 130 mm
- Hauteur
130 mm
- Longueur
125 mm
- Largeur
50 mm
- Contenu
1 pc(s)
- Profondeur
125 mm
IP20
- Hauteur d'encastrement
130 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3580291 Phoenix Contact 2910128 Convertisseur CC/CC 48 V/DC 48 V/DC 5 A 252 VA Contenu 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580291 Phoenix Contact 2910128 Convertisseur CC/CC 48 V/DC 48 V/DC 5 A 252 VA Contenu 1 pc(s)
Description
Convertisseur DC/DC à cadence primaire, QUINT Power, montage sur rail support, technologie SFB (Selective Fuse Breaking), entrée : 48 V DC, sortie : 48 V DC / 5 A
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
