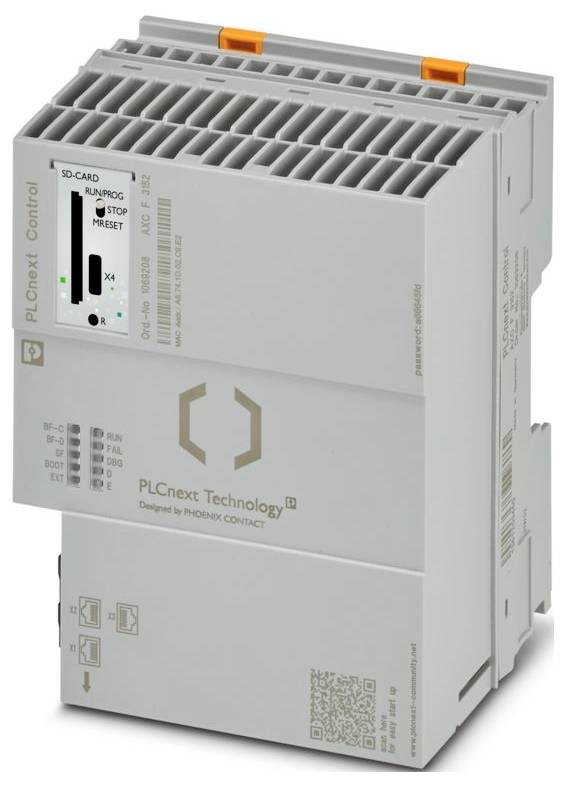

Phoenix Contact AXC F 3152 1069208 Commande 24 V/DC, 5 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
2 070,83 €
3
2% = 50,52 €
2 020,31 €
5
3% = 70,61 €
2 000,22 €
10
4% = 84,07 €
1 986,76 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (2 070,83 € / unité(s))
2 070,83 €
HT
dont 0,11 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PLCnext Control
- Forme : modulaire
- Type de connexion : USB type C
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur 100 mm
- Hauteur : 126,93 mm
- Profondeur : 75 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20 (indication du fabricant, pas d'évaluation par UL)
- Température ambiante (fonctionnement): -25 °C ... 60 °C à 2000 m d'UNN (voir Derating) ; -25 °C ... 55 °C à 3000 m d'UNN (voir Derating); 55 °C (à 1 A max. Sur UBus); 55 °C ... 60 °C (uniquement en combinaison avec un module Axioline F PWR 1H (réf 2688297);-40 °C ... 70 °C (Avancé, voir le chapitre « Testé avec succès : utilisation dans des conditions environnementales extrêmes » du manuel de l'utilisateur)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (selon DIN EN 61131-2)
- Choc (fonctionnement) : 30g (selon EN 60068-2-27/IEC 60068-2-27)
- Vibration (fonctionnement) : 5g (selon EN 60068-2-6/IEC 60068-2-6)
- Longueur de section dénudée : 8 mm
- ATEX : ATEX
- IECEx: IECEx
- Vitesse de transmission : 10/100/1000 Mbit/s.
- Étiquette : CULUS
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte maximale à condition nominale : 10 W (10 W = 15 W - 5 W)
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 3
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
- Ethernet : Ethernet
- Système de bus : USB
- Longueur de transmission : max. 100 m
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation comprise (± 5 %))
- Certificat : E238705
- Humidité admissible (stockage/transport) : 5 % ... 95 % (selon DIN EN 61131-2)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 650 mA (avec 1 A à UBus pour les E/S et UL = 24 V)
- Fonction : Fonction
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Circuit de protection : protection contre les surtensions | électronique;protection contre les polarités | électronique
- Protocoles pris en charge : HTTP ; HTTPS ; PROFINET ; INTERBUS ; Modbus/TCP (via la bibliothèque correspondante) ; Modbus/RTU (via la bibliothèque correspondante) ; Ethernet/IP (via la APP bibliothèque correspondante) ; CANopen® (via la bibliothèque correspondante) ; DALI-2 (via la bibliothèque correspondante) ; HART (via la bibliothèque correspondante) ; IO-LINK® (via la bibliothèque correspondante ; PROFIBUS ; via la bibliothèque correspondante (via la bibliothèque® via la bibliothèque correspondante ; nécessaire ; via la bibliothèque correspondante ; via la bibliothèque correspondante (SNOPC) ; via la bibliothèque) ; la bibliothèque correspondante ; la bibliothèque correspondante (SNOPC ; la bibliothèque correspondante ; la bibliothèque correspondante ; la bibliothèque) ; la bibliothèque correspondante ; la bibliothèque correspondante (SNOPC ; la bibliothèque® ; la bibliothèque correspondante ; la bibliothèque correspondante ; la bibliothèque correspondante ; la bibliothèque APP 60870-5-1) (À propos de la bibliothèque correspondante);IEC 60870-5-104 (à propos de la bibliothèque correspondante);IPsec;syslog
- Physique de transmission : Ethernet en paire torsadée RJ45
- Couleur (boîtier) : gris (RAL 7042)
- Pression atmosphérique (stockage/transport) : 58 kPa... 106 kPa (jusqu'à 4500 m d'altitude)
- Remarque sur le type de connexion : interface périphérique uniquement
- Nombre de données de processus : max. 1482 octets (par station (somme des données d'entrée et de sortie) ; max. 1024 octets (Axioline F-Local Bus (entrée));max. 1024 octets (bus local Axioline F (sortie))
- ID de périphérique: 0158hex
- Vendor ID: 00B0hex
- Caractéristiques particulières: Processus de développement certifié selon la norme IEC 62443-4-1;Produit certifié selon les conditions de certification IEC 62443-4-2 voir la documentation de l'utilisateur
- Fonctionnalité : Fonctionnalité
- Puissance absorbée : type. 15 W (avec 1 A à UBus pour les E/S)
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Tension d'alimentation : 5 V c.c. (via module de socle de bus)
- Fonction de l'appareil : contrôleur PROFINET, périphérique PROFINET
- PROFINET : PROFINET
- Classe de conformité: B
- UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
- Horloge en temps réel : Oui
- Nombre de participants pris en charge : max. 128 (sur le contrôleur PROFINET)
- Configuration système requise : configuration système
- Langages de programmation pris en charge : langage de flux (AS/SFC) ; plan de contact (KOP/LD) ; langage de bloc de fonction (FBS/FBD) ; texte structuré (ST) ; C+++ ; C# ; Java ; Python® ; Simulink®
- Serveur Web : Oui
- Nombre de participants au bus local raccordables : max. 63 (consommation de courant à prendre en compte)
- Axioline F-Local Bus : Axioline F-Local Bus
- Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
- Fiche Axioline F : prise Axioline F
- Système d'exécution IEC 61131 : système d'exécution IEC 61131
- Mémoire du programme : 12 Mo
- Stockage de données : 32 Mo
- Mémoire de données remanante : 1 Mo
- Mémoire de travail : 2048 Mo
- Outil d'ingénierie : PLCnext Engineer;Eclipse®;Visual Studio®;MATLAB®/ Simulink®
- Fonction de sécurité : Non
- Conformité aux directives CEM : essai d'immunité selon EN IEC 61000-6-2 Décharge d'électricité statique (ESD)IEC 61000-4-2 Critère B, ±6 kV Décharge de contact, ±8 kV décharge d'air ; essai d'immunité selon EN IEC 61000-6-2 Champs électromagnétiques CEI 61000-4-3 Critère A, intensité du champ : 10 61000-6-2 61000-6-3 V/m;Essai d'immunité selon EN IEC 61000-6-2 61000-4-6 Transitoires rapides (rafale)IEC 61000-4-4 1,0 10 Critère B, ±2 kV;Essai d'immunité selon EN IEC 61000-6-2 Surtension transitoire (Surge)IEC 61000-4-5 Critère B, Câbles d'alimentation DC: ±0,5 kV/±1,0 kV (symétrique/asymétrique
- Affichage : affichage
- Trusted Platform Module : TPM 1.2 (jusqu'à la version matérielle 03);TPM 2.0 (à partir de la version matérielle 04)
- Taux de mise à jour : min. 1 ms (32 participants) ; min. 2 ms (64 participants) ; min. 4 ms (128 participants)
- Fonctionnalité prise en charge : contrôleur FSU PROFINET
- Interface d'application : OPC UA®
- Alimentation électrique : 1 A
- Service : Service
- Potentiels : Alimentation de la tension logique UL (UL génère l'alimentation du bus local Axioline F UBus) : Potentiels : Alimentation de la tension logique UL (UL génère l'alimentation du bus local Axioline F UBus)
- Écran de diagnostic : Non
- Fonction de redondance : Oui
- Cybersécurité industrielle : oui
- Mémoire flash : 1 Go (mémoire flash interne) ; Carte SD de Phoenix Contact (mémoire flash externe, voir Accessoires)
- Remarque Fonction de redondance : redondance système applicative
- Description Horloge en temps réel: 0,7 s/jour = 8 ppm à 25 °C.
- Plateforme IoT : PROFICLOUD
- Prise en charge du cloud computing : oui
- Largeur de données de processus: 64 octets ... 512 octets (PROFINET-Device)
- Capacité IoT: Capacité PROFICLOUDIoT: PROFICLOUD: Capacité IoT: Capacité PROFICLOUDIoT: Capacité PROFICLOUDIoT: PROFICLOUD
- Axioline : Axioline
- Remarque Fonction de sécurité : la sécurité fonctionnelle est possible avec les modules d'extension AXC F XT SPLC 1000 ou AXC F XT SPLC 3000.
- Type de produit
Commande
- Interfaces
USB-C
RJ45
- Tension de fonctionnement
24 V/DC
5 V/DC
- Hauteur
126.93 mm
- Longueur
75 mm
- Largeur
100 mm
IP20
- Dim.
(L x l x H) 75 x 100 x 126.93 mm
- Connexion
Raccordement Push-in
- Référence fabricant
1069208
- Type
AXC F 3152
- Modèle
modulaire
- Mémoire programmation
12 Mo
- Montage
Montage sur profilé support/rack
- Profondeur
74.750074 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3562652 Phoenix Contact AXC F 3152 1069208 Commande 24 V/DC, 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562652 Phoenix Contact AXC F 3152 1069208 Commande 24 V/DC, 5 V/DC
Description
PLCnext Control pour la commande directe d'Axioline F-I/OS. Avec trois interfaces Ethernet indépendantes. Complet avec fiche de raccordement et module de socle de bus.
