Name: Phoenix Contact AXL SE PD16 GND 1337224 Répartiteur de potentiel 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

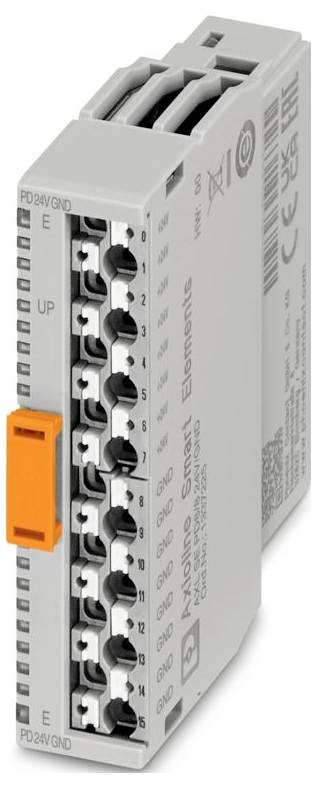

Un module électronique industriel avec des bornes étiquetées et un clip orange, utilisé pour les systèmes de contrôle intelligents.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (22,49 € / unité(s))

22,49 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Répartiteur de potentiel

Phoenix Contact AXL SE PD16 GND 1337224
Contenu: 1 pc(s)

Caractéristiques techniques

Famille de produits : Axioline Smart elements
Forme : modulaire
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
Section conducteur rigide: 0,25 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 14,9 mm
Hauteur : 62,2 mm
Profondeur : 62 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (non évalué par UL)
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage enfichable ( emplacement élément Smart)
Propriétés d'isolement: Propriétés d'isolation
CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Désignation : Périphérique
Longueur de section dénudée : 8 mm
Position de montage : voir Système dans lequel vous insérez l'élément Smart.
Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
Puissance de perte maximale à condition nominale : 0 W.
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 1
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : min. 0 mA (sans périphérique connecté)
Raccordement conducteur : raccord conducteur
Circuit de protection : protection contre les surtensions | Voir le système dans lequel vous insérez l'élément Smart.;Protection contre les polarités | Diode de protection contre les polarités
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline Smart elements ».
Caractéristiques particulières : GND
Tension d'alimentation : 24 V c.c. (via un connecteur Card-Edge)
Module : Module
Code d'identification (HEX): None
Canal de données de processus : 0 bit
Espace d'adresse d'entrée : 0 octet (tous les systèmes sauf PROFIBUS) ; 1 octet (PROFIBUS)
Espace d'adresse de sortie : 0 octet
Besoin de données de paramètres : 1 octet
Besoin de données de configuration : 6 octets
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Interface élément Smart : interface élément Smart
Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
Tension de test : Alimentation logique / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
Tension de test : Alimentation logique / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Périphérique : Périphérique
