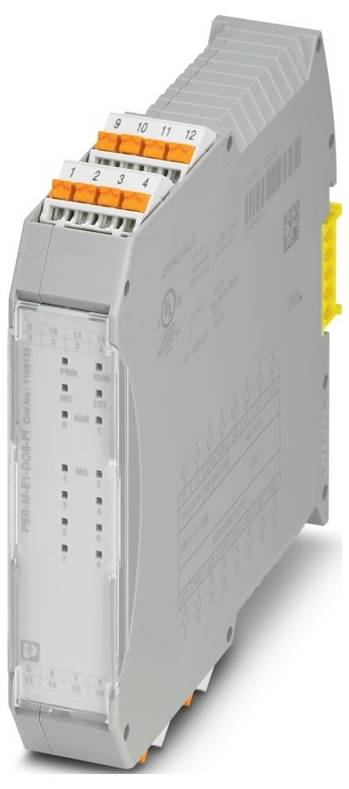

Phoenix Contact PSR-M-E1-DO8-PI 1105133 Module d'extension 24 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
245,83 €
3
2% = 6,00 €
239,83 €
5
3% = 8,38 €
237,45 €
10
4% = 9,98 €
235,85 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (245,83 € / unité(s))
245,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 14
- Largeur : 22,61 mm
- Hauteur : 107,74 mm
- Profondeur : 113,6 mm
- Matériau du boîtier : polyamide PA non renforcé
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -10 °C ... 55 °C (observer le Derating)
- Température ambiante (stockage/transport) : -20 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de dénudage : 10 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale dans la condition nominale : 1,82 W (avec charge maximale autorisée)
- Classe de protection: III (EN 50178)
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Longueur du câble : max. 100 m (par sortie)
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : max. 1/4 x cycle t[Hz]
- Consignes de montage : respecter le derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement): 95 % (pas d'engourdissement)
- Choc : 10g pour Δt = 16 ms (choc permanent, 1000 chocs par direction spatiale)
- Tension : 24 V c.c. (plus de 24 V)
- Circuit de protection : diode de suppression
- Affichage de l'état : 1 x LED (vert), 2 x LED (orange) ; 8 x LED (jaune)
- Plage de tension de sortie: 18,2 V c.c. ... 27,8 V C.C. (US - 1 V)
- Désignation : 24V/A2
- Application : Module d'extension
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant de mise en marche : 2 A (Δt = 1 ms pour US)
- Description de la sortie: PNP, IEC 61131-2 type 0,1;Non axé sur la sécurité;Masse de référence A2
- Courant d'enclenchement maximal : 1,1 A (Δt = 3 s pour US)
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Courant de durée limite: 100 mA (par canal); 400 mA (courant total de toutes les sorties de message numériques)
- Courant de fuite : max. 100 µA
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +20 % (sécurisation externe, typiquement 4 A)
- Courant d'alimentation de commande assignée IS: Type. 20 mA (sorties actives, sans charge)
- Temps : temps
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation: Isolation de base 4 kV entre tous les chemins de courant et les boîtiers
- Temps de filtrage : type. 1 ms (en cas de chute de tension)
- Nombre de sorties : 8
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 95 % (pas d'engourdissement)
- Affichage des erreurs : 2 x LED (rouge)
- capable : oui
- Puissance absorbée en US : type. 0,48 W
- Temps de redémarrage : min. 5 s (durée du bateau); max. 10 s (heure du bateau)
- Charge ohmique : min. 180 Ω (respecter le courant de durée limite)
- Protection contre les courts-circuits : Oui (limitation de 1,1 A)
- Commutateur de déchargement : non
- Temps de réaction : voir Manuel de l'utilisateur
- Interfaces : TBUS de rail support pour raccordement au module maître, inclus dans la livraison
- Tension de sortie à l'arrêt : max. 0,1 V
- SIGNALER : MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8: MO1, MO2, MO3, MO4, MO5, MO6, MO7, MO8
- Type de produit
Module d'extension
- Nombre de sorties max.
8
- Tension de fonctionnement
24 V/DC
- Hauteur
107.74 mm
- Longueur
113.6 mm
- Largeur
22.61 mm
IP20
- Dim.
(L x l x H) 113.6 x 22.61 x 107.74 mm
- Connexion
Raccordement Push-in
- Référence fabricant
1105133
- Type
PSR-M-E1-DO8-PI
- Montage
Montage sur profilé support/rack
- Profondeur
113.6 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3564009 Phoenix Contact PSR-M-E1-DO8-PI 1105133 Module d'extension 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564009 Phoenix Contact PSR-M-E1-DO8-PI 1105133 Module d'extension 24 V/DC
Description
Module d'extension avec 8 sorties de message, interface TBUS, borne push-in enfichable, connecteur TBUS est fourni
