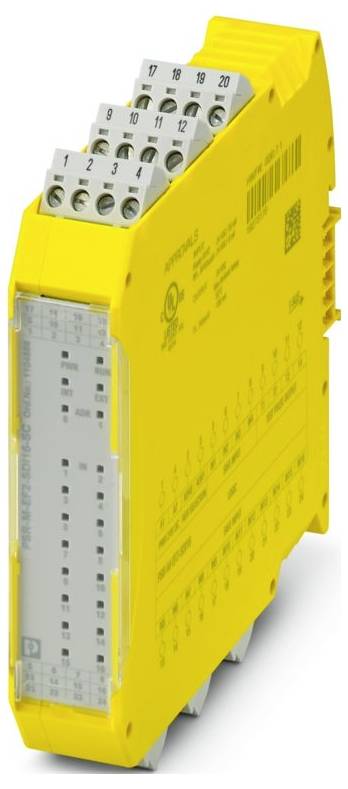

Phoenix Contact PSR-M-EF2-SDI16-SC 1104888 Module d'extension 24 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
265,83 €
3
2% = 6,48 €
259,35 €
5
3% = 9,06 €
256,77 €
10
4% = 10,79 €
255,04 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (265,83 € / unité(s))
265,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 22,61 mm
- Hauteur : 112,58 mm
- Profondeur : 113,6 mm
- Matériau du boîtier : polyamide PA non renforcé
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -10 °C ... 55 °C (observer le Derating)
- Température ambiante (stockage/transport) : -20 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de section dénudée : 7 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale dans la condition nominale : 4,28 W (avec charge maximale autorisée)
- Indice de protection: III
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Longueur du câble : max. 100 m (par sortie)
- Consommation de courant : type. 7,5 mA (type. À US); max. 9,5 mA (avec tension de commande 28,8 V c.c.)
- Raccordement conducteur : raccord conducteur
- Consignes de montage : respecter le derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement): 95 % (pas d'engourdissement)
- Choc : 10g pour Δt = 16 ms (choc permanent, 1000 chocs par direction spatiale)
- Tension : 24 V c.c. (via A1)
- Circuit de protection : protection antipolarisation série
- Affichage de l'état : 1 x LED (vert), 2 x LED (orange) ; 16 x LED (jaune)
- Désignation : A1/A2
- Application : arrêt d'urgence ; barrière lumineuse ; porte de protection
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant de mise en marche : < 2,3 A (Δt = 1 ms pour US)
- Description de la sortie : PNP, IEC 61131-2 type 0,1
- Courant d'enclenchement maximal : 1,1 A (Δt = 3 s pour US)
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Courant limite: 100 mA (par canal); 400 mA (courant total de toutes les sorties)
- Courant de fuite : max. 100 µA
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +20 % (sécurisation externe, typiquement 4 A)
- Courant d'alimentation de commande assignée IS: Type. 40 mA
- Données techniques de sécurité : données techniques de sécurité
- Temps : temps
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation : isolation de base 4 kV entre alimentation 24 V et E/S au boîtier
- Temps de filtrage : min. 3 ms ±2 ms (réglable);max. 250 ms ±2 ms (réglable);fréquence d'impulsion de test ≥ 2 x temps de filtre réglé, min. Taux d'impulsion de test = 10 ms.
- Nombre de sorties : 4
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL) : E (circuit à 2 canaux);d (circuit à 1 canal)
- Niveau d'intégrité de sécurité (SIL) : 3 (circuit à 2 canaux) ; 2 (circuit à 1 canal)
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 95 % (pas d'engourdissement)
- Description de l'entrée : entrées numériques de sécurité ; IEC 61131-2 type 2
- Nombre d'entrées : 16
- Affichage des erreurs : 2 x LED (rouge)
- Plage de tension d'entrée Signal « 0 » : 0 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 28,8 V C.C.
- Max. Charge capacitive : max. 470 nF
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 0,96 W
- Catégorie d'arrêt : 0
- Temps de redémarrage : min. 5 s (durée du bateau); max. 10 s (heure du bateau)
- Plage de courant d'entrée signal « 0 » : < 1 mA
- Max. Résistance totale admissible : max. 1,2 kΩ (circuit d'entrée et de réinitialisation chez US)
- Protection contre les courts-circuits : Oui (limitation de 1,1 A)
- Déchargement : Oui, interne
- Temps de réaction : voir Manuel de l'utilisateur
- Interfaces : TBUS de rail support pour raccordement au module maître, inclus dans la livraison
- Max. Charge inductive : max. 2,4 mH
- Tension de sortie à l'arrêt : max. 0,1 V
- Pulse de mesure: ≤ 200 µs (largeur de pulsation de test); fréquence d'impulsion de test = 8 x tcycle [ms]
- T1, T2, T3, T4: T1, T2, T3, T4
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal
- Numérique : IN1 ... IN16 : Numérique : IN1 ... IN16
- Type de produit
Module d'extension
- Nombre d’entrées max.
16
- Nombre de sorties max.
4
- Tension de fonctionnement
24 V/DC
- Hauteur
112.58 mm
- Longueur
113.6 mm
- Largeur
22.61 mm
IP20
- Dim.
(L x l x H) 113.6 x 22.61 x 112.58 mm
- Connexion
Borne à vis
- Référence fabricant
1104888
- Type
PSR-M-EF2-SDI16-SC
- Montage
Montage sur profilé support/rack
- Profondeur
113.6 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563936 Phoenix Contact PSR-M-EF2-SDI16-SC 1104888 Module d'extension 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563936 Phoenix Contact PSR-M-EF2-SDI16-SC 1104888 Module d'extension 24 V/DC
Description
Module d'extension sécurisé avec 16 entrées sécurisées, interface TBUS, jusqu'à SIL 3, CAT. 4/PL e, borne à vis enfichable, Connecteur TBUS inclus
