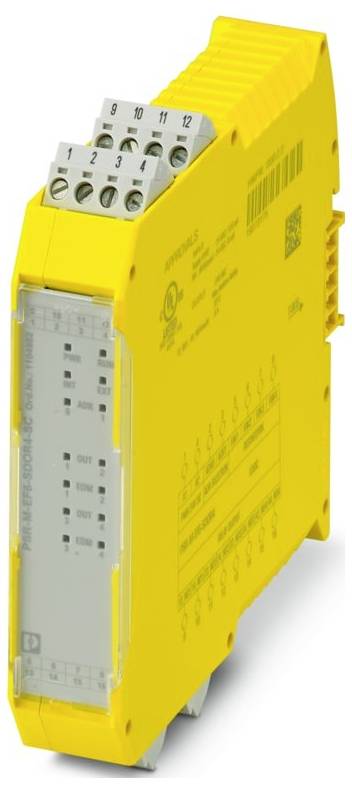

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Module d'extension 24 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
357,50 €
3
2% = 8,72 €
348,78 €
5
3% = 12,19 €
345,31 €
10
4% = 14,52 €
342,98 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (357,50 € / unité(s))
357,50 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 22,61 mm
- Hauteur : 112,58 mm
- Profondeur : 113,6 mm
- Matériau du boîtier : polyamide PA non renforcé
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -10 °C ... 55 °C (observer le Derating)
- Température ambiante (stockage/transport) : -20 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
- Longueur de section dénudée : 7 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale à condition nominale : 7,07 W
- Indice de protection: III
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Longueur du câble : max. 100 m (par entrée)
- Consommation de courant : type. 10 mA (type. À US); max. 13 mA (avec tension de commande 28,8 V c.c.)
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : 0,5 Hz
- Consignes de montage : respecter le derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement): 95 % (pas d'engourdissement)
- Choc : 10g pour Δt = 16 ms (choc permanent, 1000 chocs par direction spatiale)
- Circuit de protection : protection antipolarisation série
- Affichage de l'état : 4 x LED (jaune) ; 4 x LED (vert, rouge) ; 1 x LED (vert), 2 x LED (orange)
- Tension de commutation : min. 10 V C.A./C.C. ; MAX. 250 V c.a./c.c. (respecter la courbe de charge)
- Désignation : A1/A2
- Application : désactivation sécurisée
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : min. 20 mA;max. 6 A
- Description de la sortie: Contacts de fermeture directionnels de sécurité
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Exécution de contact : 4 sorties sécurisées
- Courant de durée limite : 4 A (observer la date limite)
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +20 % (sécurisation externe, typiquement 4 A)
- Courant d'alimentation de commande assignée IS: Type. 120 mA
- Données techniques de sécurité : données techniques de sécurité
- Durée de vie mécanique : 40 x 106 jeux de commutation
- PUISSANCE DE COMMUTATION : 3 A (250 V (AC15)) ; 2 A (24 V (DC13))
- Fusible de sortie : 4 A GL/gG
- Temps : temps
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation: Isolation de base 4 kV entre tous les chemins de courant et les boîtiers
- Temps de filtrage : 250 ms ±2 ms (fréquence d'impulsion de test > 500 ms)
- Nombre de sorties : 4 (1 NO par sortie)
- Puissance de commutation : min. 200 mW
- Quadrillage Courant total: 64 A2 (à 4 x 1 canal, observer le derating); 32 A2 (à 2 x 2 canaux, observer le derating)
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL) : E (circuit à 2 canaux);c (circuit à 1 canal)
- Niveau d'intégrité de sécurité (SIL) : 3 (circuit à 2 canaux) ; 1 (circuit à 1 canal)
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 95 % (pas d'engourdissement)
- Description de l'entrée: IEC 61131-2 type 2
- Nombre d'entrées : 4
- Affichage des erreurs : 2 x LED (rouge)
- Plage de tension d'entrée Signal « 0 » : 0 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 28,8 V C.C.
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 2,88 W
- Catégorie d'arrêt : 0
- Temps de redémarrage : min. 5 s (durée du bateau); max. 10 s (heure du bateau)
- Plage de courant d'entrée signal « 0 » : < 1 mA
- Max. Résistance totale admissible : 1,2 kΩ (circuit d'entrée et de réinitialisation chez US)
- Temps de réaction : voir Manuel de l'utilisateur
- Interfaces : TBUS de rail support pour raccordement au module maître, inclus dans la livraison
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 2 canaux
- Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal : Données techniques de sécurité : IEC 61508 - Haute demande sur circuit à 1 canal
- Numérique : entrées de réinitialisation (FBK1, FBK2, FBK3, FBK4) : entrées numériques : entrées de réinitialisation (FBK1, FBK2, FBK3, FBK4)
- RELAIS : CHEMINS DE PARTAGE (13_NO1/14_NO1, 23_NO2/ 33_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4) : RELAIS : CHEMINS DE PARTAGE (13_NO1/14 _NO1, 23_NO2/24_NO2, 24_NO3/34_NO3, 43_NO4/44_NO4)
- Type de produit
Module d'extension
- Nombre d’entrées numériques max.
4
- Nombre d’entrées max.
4
- Nombre de sorties max.
4
- Nombre de sorties relais max.
4
- Tension de fonctionnement
24 V/DC
- Hauteur
112.58 mm
- Longueur
113.6 mm
- Largeur
22.61 mm
IP20
- Dim.
(L x l x H) 113.6 x 22.61 x 112.58 mm
- Connexion
Borne à vis
- Référence fabricant
1104982
- Type
PSR-M-EF6-SDOR4-SC
- Montage
Montage sur profilé support/rack
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
- Profondeur
113.6 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Module d'extension 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Module d'extension 24 V/DC
Description
Module d'extension sécurisé avec 4 sorties relais sécurisées, 4 entrées de réinitialisation, interface TBUS, jusqu'à SIL 3, CAT. 4/PL e, Borne à vis enfichable, connecteur TBUS inclus
