Photo non contractuelle

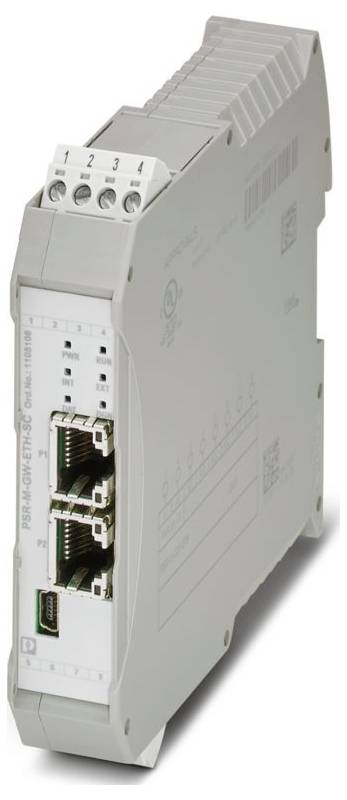

Phoenix Contact PSR-M-GW-ETH-SC 1105106 Interface de données 24 V/DC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (445,00 € / unité(s))
445,00 €
Prix TTC
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de connexion : USB 2.0 Hi-Speed
- Filetage à vis : m3
- Couple de serrage : 0,5... 0,6 Nm
- Largeur : 22,61 mm
- Hauteur : 112,58 mm
- Profondeur : 113,6 mm
- Matériau du boîtier : polyamide PA non renforcé
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -10 °C ... 55 °C (observer le Derating)
- Température ambiante (stockage/transport) : -20 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de section dénudée : 7 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale à condition nominale : 1,92 W
- Classe de protection: III (EN 50178)
- Protocole de communication : Ethernet/IP™
- CE : CE
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement): 95 % (pas d'engourdissement)
- Choc : 10g pour Δt = 16 ms (choc permanent, 1000 chocs par direction spatiale)
- Circuit de protection : protection de polarité en série ; diode de suppression
- Affichage de l'état : 1 x LED (vert), 2 x LED (vert, rouge)
- Désignation : A1/A2
- Approvisionnement : approvisionnement
- Couleur (boîtier) : gris (RAL 7042)
- Courant de mise en marche : < 2,2 A (Δt = 1 ms pour US)
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +20 % (sécurisation externe, typiquement 4 A)
- Courant d'alimentation de commande assignée IS: Type. 60 mA (sans connexion réseau);Type. 70 mA (1 connexion réseau)
- Nombre de connexions : 1
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation: Isolation de base 4 kV
- Temps de filtrage : type. 5 ms (à A1 en cas de chute de tension aux États-Unis)
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 95 % (pas d'engourdissement)
- Taux de transfert : 100 Mo/s
- Affichage des erreurs : 2 x LED (rouge)
- Puissance absorbée en US : type. 1,68 W (1 port réseau);Type. 1,92 W (2 connexions réseau)
- Interfaces : TBUS de rail support pour raccordement au module maître, inclus dans la livraison
- Données: Interface de service: Données: Interface de service
- Longueur du câble max : 3 m
- Données : Interface réseau : Données : Interface réseau
- Type de produit
Interface de données
- Interfaces
USB 2.0 Hi-Speed
RJ45
- Tension de fonctionnement
24 V/DC
- Hauteur
112.58 mm
- Longueur
113.6 mm
- Largeur
22.61 mm
IP20
- Dim.
(L x l x H) 113.6 x 22.61 x 112.58 mm
- Connexion
Borne à vis
- Référence fabricant
1105106
- Type
PSR-M-GW-ETH-SC
- Montage
Montage sur profilé support/rack
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
- Profondeur
113.6 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563930 Phoenix Contact PSR-M-GW-ETH-SC 1105106 Interface de données 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563930 Phoenix Contact PSR-M-GW-ETH-SC 1105106 Interface de données 24 V/DC
Description
Gateway pour la connexion d'un module de base PSR-M à un contrôleur supérieur, Ethernet/IP™, interface TBUS, borne à vis enfichable, connecteur TBUS est fourni
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
