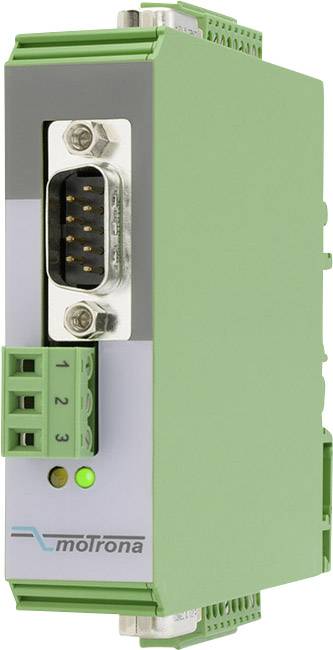

Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus Motrona 8386.5010 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Répartiteur de signal SinCos
Tension de fonctionnement
24 V/DC
Type
8386.5010
Entrées de mesure
1
Sorties
4
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
432,50 €
3
2% = 10,55 €
421,95 €
5
3% = 14,75 €
417,75 €
10
4% = 17,56 €
414,94 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (432,50 € / unité(s))
432,50 €
HT
dont 0,02 € d’éco-part
Plus que 6 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus
- Motrona 8386.5010 8386.5010
- Contenu: 1 pc(s)
- Entrée SinCos x 1
- Sortie SinCos x 2
- Sortie incrémentale (TTL/HTL) x 2
Caractéristiques techniques
- Alimentation codeur: 5VDC
- Fréquence: 500 kHz
- Entrée pour les signaux de codeur: sin+ / sin- / cos+ / cos- / ref+ / ref- (1 Vcc)
- Sortie: 2 sorties sinus-cosinus avec format identique à celui de l’entrée,2 sorties incrémentales au format A, /A, B, /B, Z, /Z, réglables individuellement au niveau TTL/RS422 ou HTL (10-30V)
- Temps de propagation de signal: env. 200ns.
- Type
8386.5010
- Type de produit
Répartiteur de signal SinCos
- Entrées de mesure
1
- Sorties
4
- Tension de fonctionnement
24 V/DC
- Dim.
(L x l x H) 102 x 22.5 x 102 mm
- Poids
100 g
- Largeur
22.5 mm
- Hauteur
102 mm
- Longueur
102 mm
- Alim.
17 - 30 V/DC
Documents et téléchargements
Fiche technique
Fiche technique 1380699 Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus Motrona 8386.5010 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1380699 Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus Motrona 8386.5010 1 pc(s)
Description
Répartiteur et convertisseur de signaux pour codeurs sinus-cosinus.
Entrée pour les signaux de codeur sin+ / sin- / cos+ / cos- / ref+ / ref- (1 Vcc).
2 sorties sinus-cosinus avec format identique à celui de l’entrée.
2 sorties incrémentales au format A, /A, B, /B, Z, /Z, réglables individuellement au niveau TTL/RS422 ou HTL (10-30V).
Fréquence maximale du sinus d’entrée 500 kHz.
Tension d’alimentation 17 - 30 VDC, sortie de tension auxiliaire pour l’alimentation du codeur réglable sur 5 V ou 24 V.
Entrée pour les signaux de codeur sin+ / sin- / cos+ / cos- / ref+ / ref- (1 Vcc).
2 sorties sinus-cosinus avec format identique à celui de l’entrée.
2 sorties incrémentales au format A, /A, B, /B, Z, /Z, réglables individuellement au niveau TTL/RS422 ou HTL (10-30V).
Fréquence maximale du sinus d’entrée 500 kHz.
Tension d’alimentation 17 - 30 VDC, sortie de tension auxiliaire pour l’alimentation du codeur réglable sur 5 V ou 24 V.
Modèle
- Connexion alimentation en tension: Borne à vis, 1.5 mm²
- Connexion alimentation codeur: SUB-D (mâle), 9-pins
- Connexion entrées SinCos: SUB-D (mâle), 9-pins
- Connexion sorties SinCos: SUB-D (femelle), 9-pins
- Connexion sorties d'impulsions: Borne à vis, 1.5 mm²
