Un cadenas noir en métal avec un anneau argenté et une clé insérée. Il convient pour des dispositifs de sécurité.

Photo non contractuelle

Un cadenas noir en métal avec un anneau argenté et une clé insérée. Il convient pour des dispositifs de sécurité.

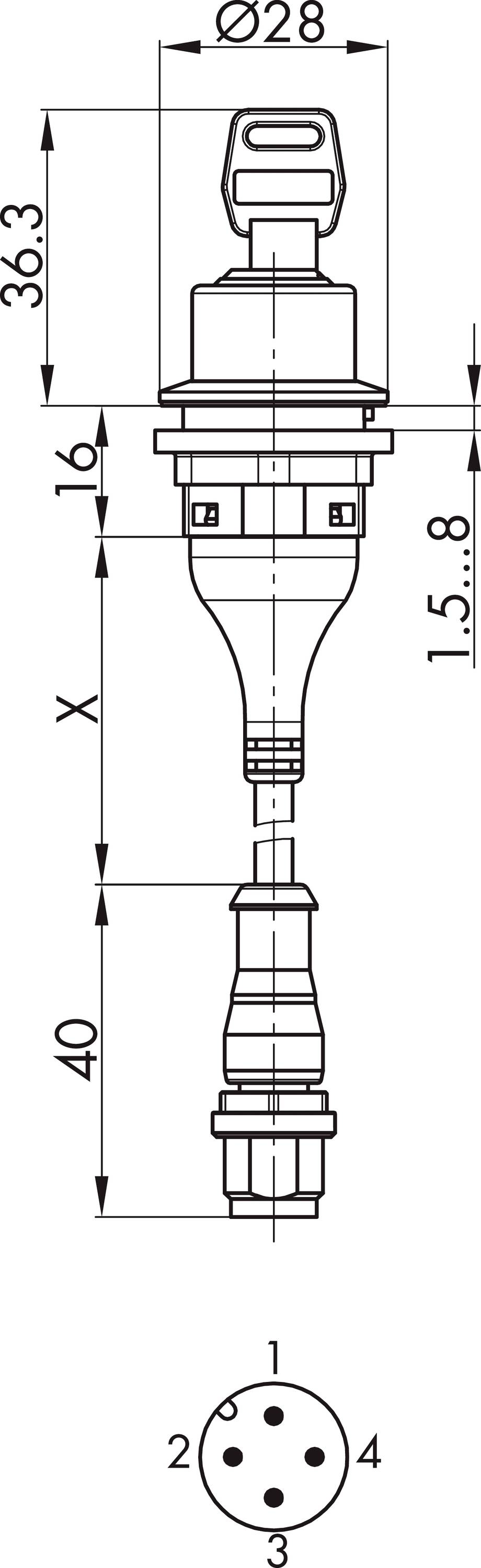

Dessin technique d'une prise électrique avec indications dimensionnelles. Dimensions principales : longueur 40 mm, diamètre 28 mm. Vue de dessus montrant une douille à 5 pôles.

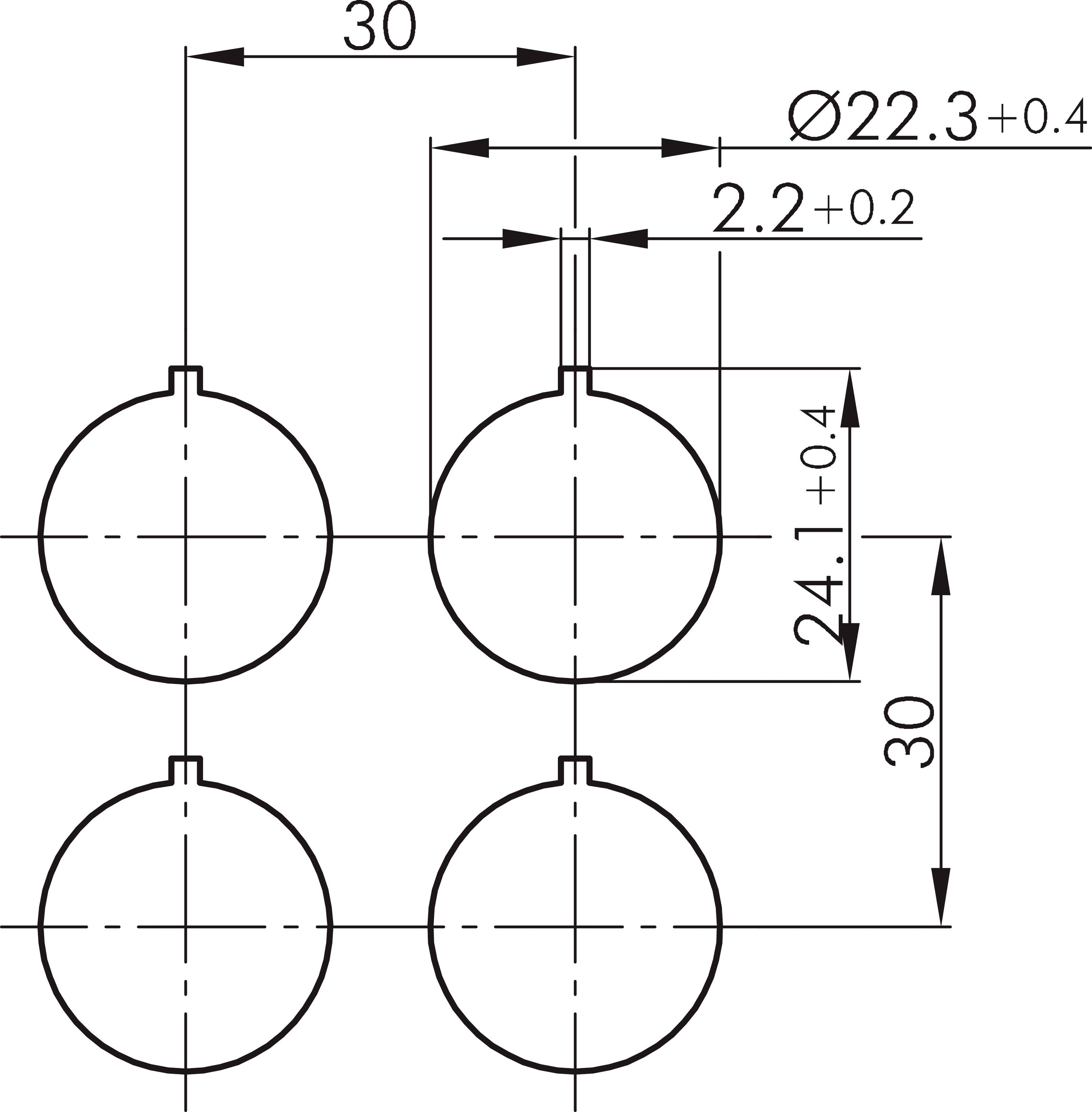

Dessin technique avec quatre objets circulaires identiques espacés de 30 mm. Diamètre de 22,3 mm, taille du trou de 2,2 mm.

La 'Broche 1' conduit à la 'Broche 2' et à la 'Broche 4'. Le diagramme montre les connexions électriques entre les broches.

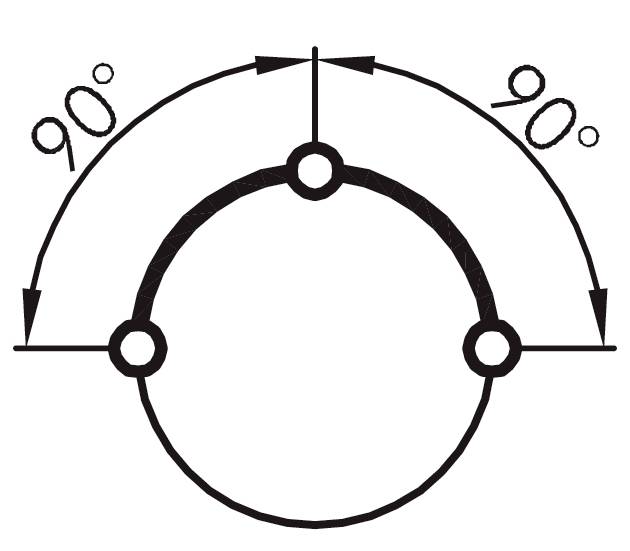

Diagramme d'un cercle avec deux angles de 90°, pointant vers des points diamétraux opposés, reliés symétriquement le long d'un arc.

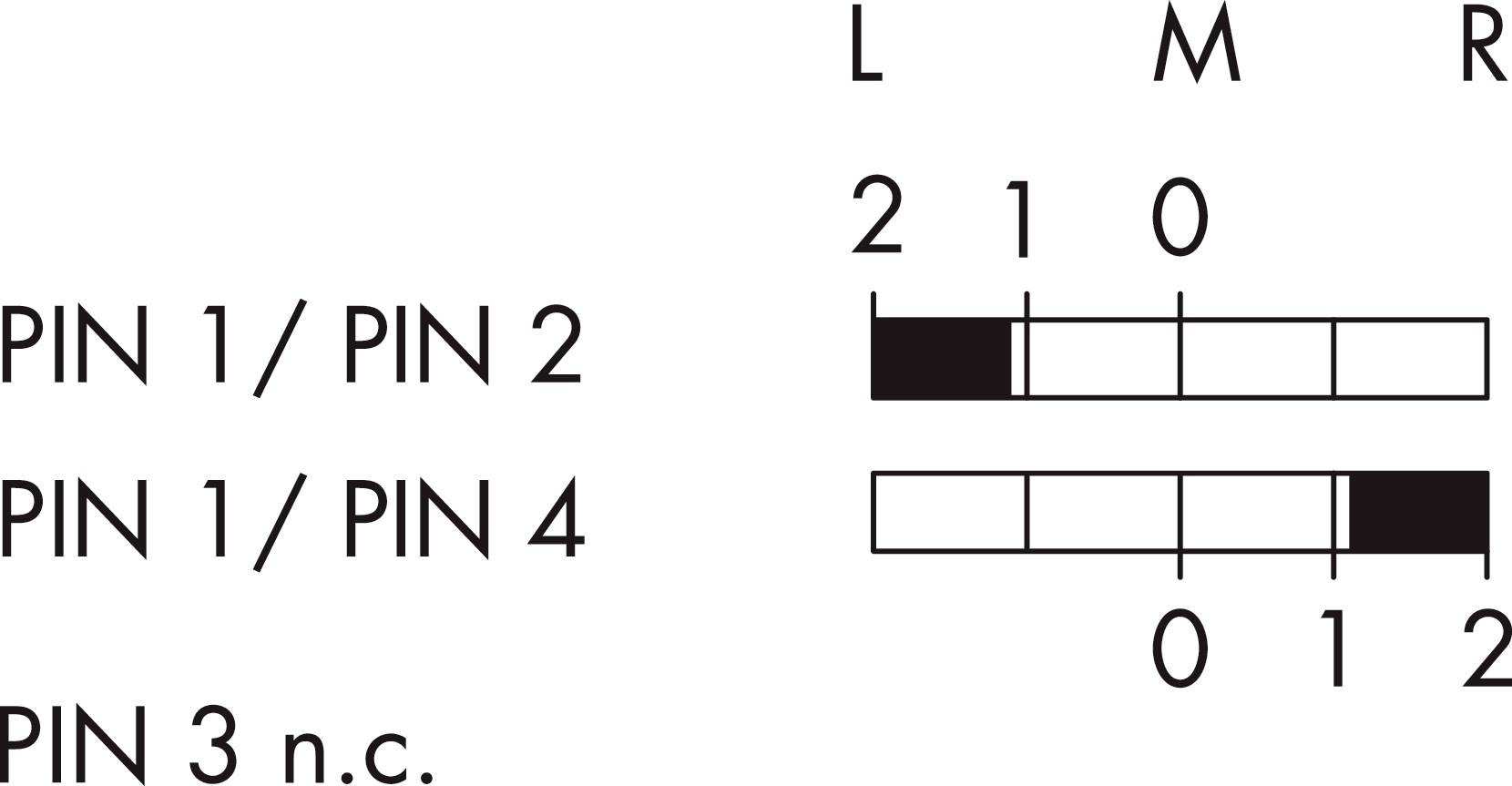

Le diagramme présente un brochage. À gauche : 'PIN 1/2', 'PIN 1/4', 'PIN 3 n.c.'. À droite : étiquettes 'L', 'M', 'R'. Diagramme à barres avec segments marqués.

1/6

Photo non contractuelle

Schlegel

Fiche technique (PDF)

Deutsch (Deutschland)

Livraison avant le jeu. 24 septembre

2 pièce(s) (Dans la limite des stocks disponibles)

Vente et expédition :

Conrad Electronic CGV

Nombre

pièce(s)

Total (58,33 € / unité(s))

58,33 €

HT

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Rubrique : touche (momentané/à accrochage)Série : SHORTRON ®-M12Indice de protection : IP65 (avant et arrière)ECLAIRAGE : nonInscriptible : nonMatériau du contact : AgNiNormes : en 60947-5-1, en 61058-1Type de contact : 2SType de raccordement : M12 4 pôles Avec câble PUR, codage A; longueur 25 cm; torons 4 x 0,34 mm² (AWG22)Fonction de commutation : fonction de verrouillageLevée hydraulique : 2,3 mmDurée de vie électrique : 30 000 cycles à charge nominaleDurée de vie mécanique : 30 000 cycles de commutationOuverture de montage : Ø 22,3 mmLongueur du câble (X) : 250±30 mmCadre avant : couleur argentTempérature de fonctionnement : -25°C... 70°CTempérature de stockage : -40°C... 80°CForme : ronde

Type de produit: Tête de commande à clé

Spécificités: verrouillable

Type d'éclairage: sans

Type d'actionnement: clé

Connexion: connecteur mâle M12

Forme: Rond

Découpe façade: Ø 22.3 mm

Fonctions: à accrochage

Type de contact: 2 NO (T)

Durée de vie mécanique: 30 000 cycles de commutation

Durée de vie électrique: 30 000 cycles de commutation à charge nominale

Ø de montage: 22.3 mm

: IP65

Température min.: -25 °C

Température max.: +70 °C

Contenu: 1 pc(s)

Type: SSSA12II_M07

Couleur boîtier/bouton: argent

Matériau du contact: AgNi

Documents et téléchargements

Fiche technique

Deutsch (Deutschland)

Fiche technique 2865264 Schlegel SSSA12II_M07 Tête de commande à clé verrouillable clé 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2865264 Schlegel SSSA12II_M07 Tête de commande à clé verrouillable clé 1 pc(s)

Description

Contact à bouton-poussoir SHORTRON ®-M12 1 Ö 1S connecteur M12 5 pôles, AIDA
