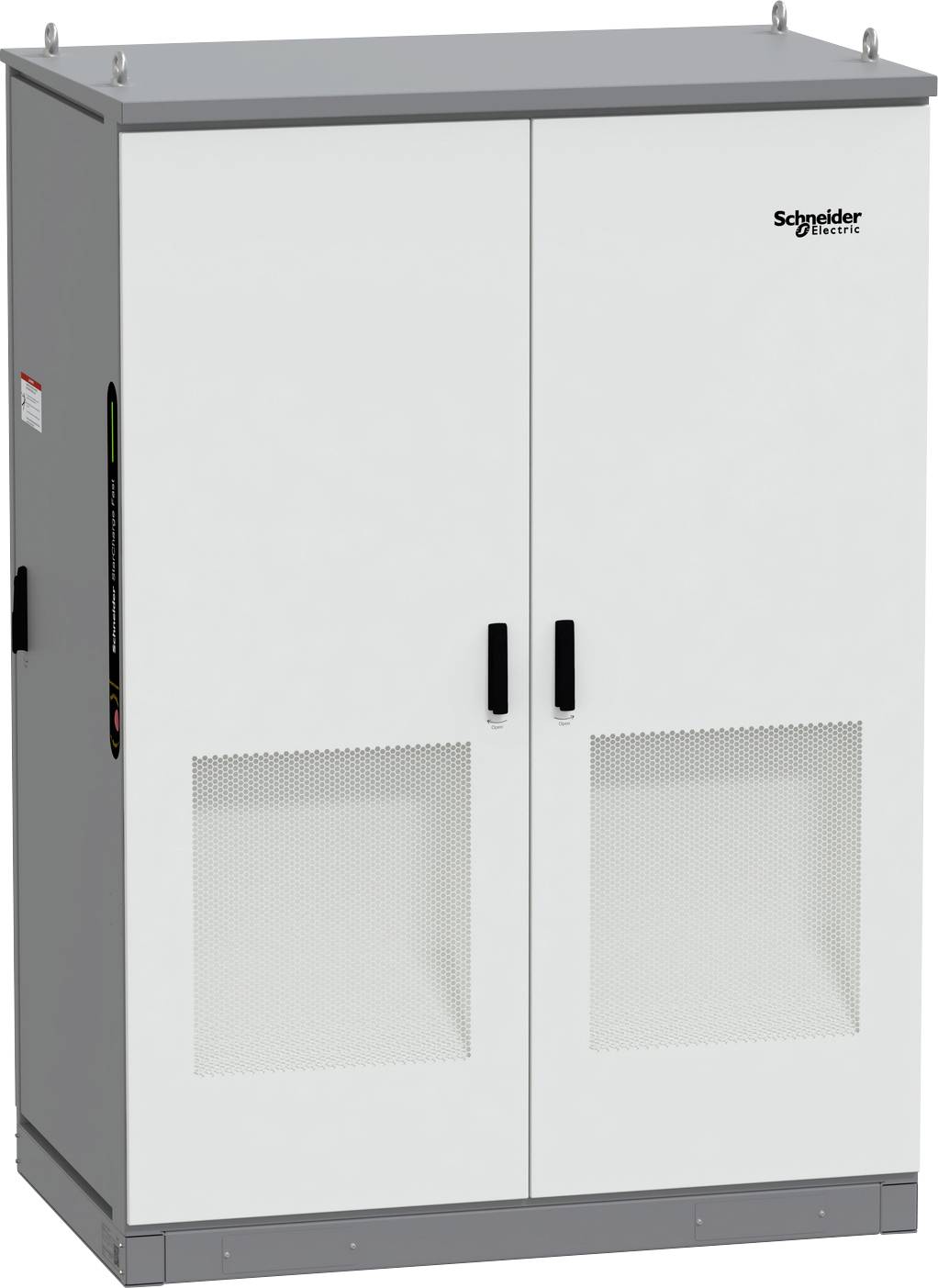

Schneider Electric EVD1S720 Station de charge 720 kW
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Caractéristiques techniques
- Type de produit
Station de charge
- Puissance de charge
720 kW
- Nombre de phases
3 phases
IP55
IK10
- Homologations
IEC 61851-1 Ed.3 et IEC 61851-23
non
- Courant nominal
1139 A
- Température max.
50 °C
- Température min.
-30 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3763399 Schneider Electric EVD1S720 Station de charge 720 kW
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763399 Schneider Electric EVD1S720 Station de charge 720 kW
Description
Le Cabinet Schneider StarCharge Fast 720 Power est un boîtier de support pour la charge rapide CC des véhicules électriques conformément à la norme CEI 61851-1 Ed.3 et CEI 61851-23. 18 modules de puissance, extension maximale de 720 kW. Indice de protection IP55, résistance aux chocs IK10 (IK08 pour écran tactile). Température de fonctionnement de -30 °C à 50 °C, réduction de puissance à partir de 50 °C. Le Cabinet Power peut alimenter jusqu’à 12 bornes de recharge. Puissance de sortie nominale 720 kW. Alimentation triphasée (L1+L2+L3+N+PE). Courant de charge nominale 1139 A, évolutif à 1266 A à 380 à 415 VAC +/- 10 %, 50 ou 60 Hz. Convient aux réseaux TN-S, TN-C-S et TT. Les réseaux informatiques sont pris en charge avec un transformateur de séparation supplémentaire. Le Cabinet Power nécessite un outil de levage pour l'installation. La mise en service s'effectue via un ordinateur portable avec connexion au serveur Web intégré. Recommandé pour les dépôts de véhicules, les parcs de recharge publics et les applications de transport. Ideal pour les applications de dépôt avec protocole VDV 261 pour les bus électriques et fonction de réveil BCB Toggle pour le démarrage automatique de la charge sur les camions électriques Le Cabinet Power contient des modules de puissance avec un rendement de 97 %. Les bornes de recharge sont équipées de compteurs DC certifiés MID ou PTB. Une LED multicolore indique l'état du cabinet Power. Une touche d'arrêt permet de terminer rapidement un processus de charge. Le Cabinet Power peut être contrôlé à distance via un système de gestion de charge (backend). Le Cabinet Power dispose d'un port Ethernet RJ45 pour LAN, Wi-Fi et modem 4G. La station de charge peut fonctionner en mode autonome ou en cluster avec backend pour la gestion de l'énergie, l'authentification et la facturation. Configuration via un serveur Web intégré. OCPP 1.6 et Modbus sont pris en charge. Services disponibles : authentification, autorisation de chargement, enregistrements de charge, diagnostic, gestion de charge et mise à jour logicielle à distance.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
