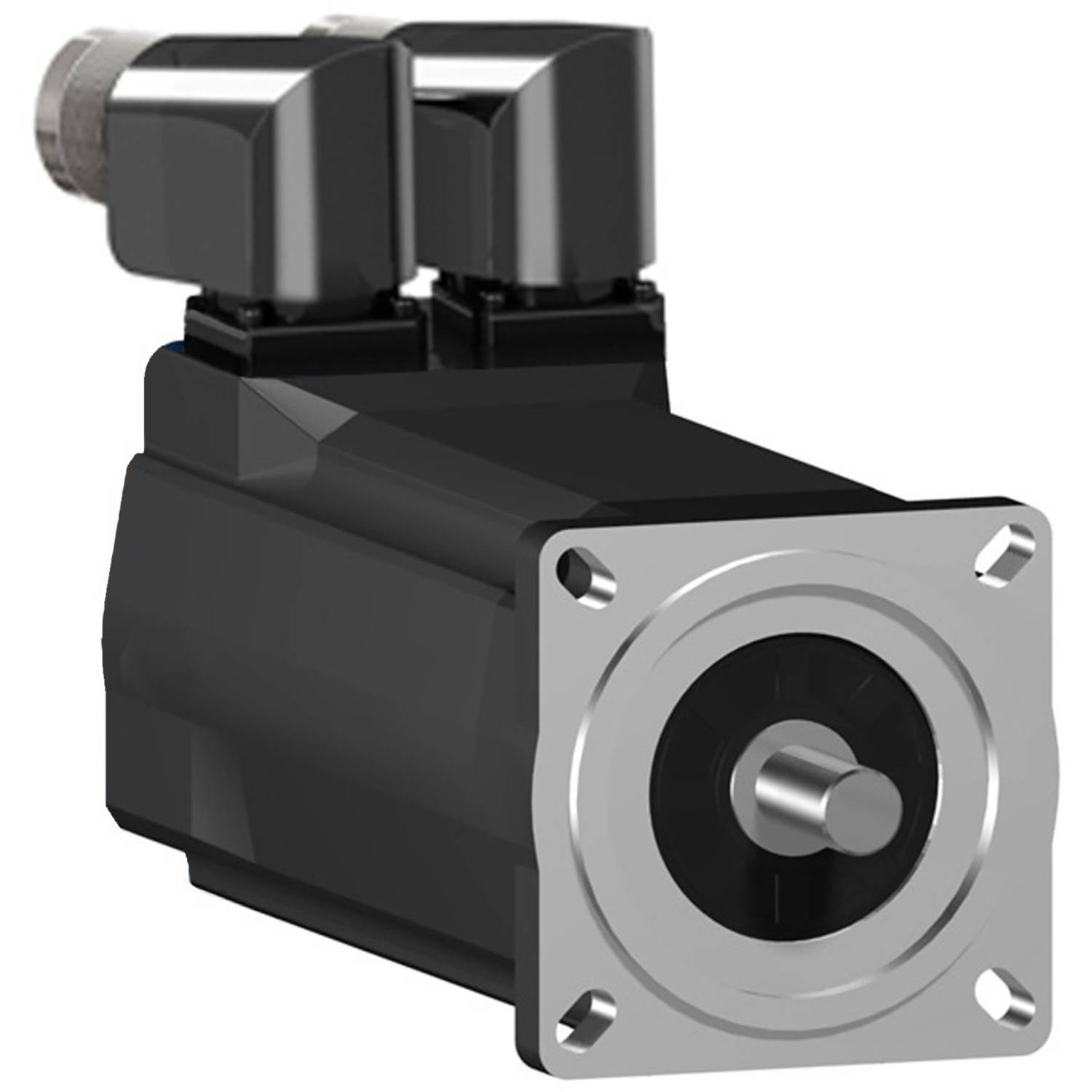

Moteur électrique noir avec plaque avant argentée et connexions de câbles à l'arrière. Le moteur convient aux applications industrielles.

Moteur électrique noir avec plaque avant argentée et connexions de câbles à l'arrière. Le moteur convient aux applications industrielles.

Schneider Electric

Fiche technique (PDF)

Livraison avant le mer. 28 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (2 012,50 € / unité(s))

2 012,50 €

HT

dont 0,71 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Référence fabricant: SH30703P01A2200

Type: SH30703P01A2200

: Rotary current synchronous motor

: AC/DC

: 230 V

: 3

: Other

: 0

: Other

: Other

: Other

: 0

: 0

: 0

: FAUX

: FAUX

: None

: FAUX

: Other

: Other

: Other

: Other

: FAUX

: Other

: Other

: FAUX

: 2.94

UKCA: oui

Type de produit: Servomoteur

Documents et téléchargements

Fiche technique

Fiche technique 2932603 Schneider Electric Servomoteur SH30703P01A2200

Fiche technique 2932603 Schneider Electric Servomoteur SH30703P01A2200

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2932603 Schneider Electric Servomoteur SH30703P01A2200

Information

Information 2932603 Schneider Electric Servomoteur SH30703P01A2200

Information 2932603 Schneider Electric Servomoteur SH30703P01A2200

Description

Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un couple d'inertie de rotor faible qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie de bobinage, la densité de puissance est plus élevée dans un modèle compact. Ce servo possède un couple nominal de serrage permanent de 3,1 Nm et atteint un couple de pointe de 11,3 Nm. Sa vitesse nominale est de 7200 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 1550 W. l'encodeur intégré est conçu comme une tour sinusoïdale avec 128 périodes/tour (128x1024) comme SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23, coudé à 90° et pivotant. Pour la fixation, la bride du moteur est de 70 mm. L'arbre d'entraînement a un diamètre de 14 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP65. Le boîtier du moteur est conforme à l'indice de protection IP67. Il n'y a pas de frein de retenue. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la gamme Lexium 52 & Lexium 62 sont recommandés.

Ce texte a été traduit par une machine.

Description

Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un couple d'inertie de rotor faible qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie de bobinage, la densité de puissance est plus élevée dans un modèle compact. Ce servo possède un couple nominal de serrage permanent de 3,1 Nm et atteint un couple de pointe de 11,3 Nm. Sa vitesse nominale est de 7200 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 1550 W. l'encodeur intégré est conçu comme une tour sinusoïdale avec 128 périodes/tour (128x1024) comme SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23, coudé à 90° et pivotant. Pour la fixation, la bride du moteur est de 70 mm. L'arbre d'entraînement a un diamètre de 14 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP65. Le boîtier du moteur est conforme à l'indice de protection IP67. Il n'y a pas de frein de retenue. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la gamme Lexium 52 & Lexium 62 sont recommandés.

Ce texte a été traduit par une machine.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Schneider Electric Servomoteur SH30703P01A2200

Schneider Electric Servomoteur SH30703P01A2200

Conrad Electronic

2 012,50 €^*

Schneider Electric Convertisseur de fréquence LXM62DD15D21000

Schneider Electric Convertisseur de fréquence LXM62DD15D21000

Conrad Electronic

3 045,83 €^*

Prix total:

5 058,33 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Schneider Electric Servomoteur SH30703P01A2200

Schneider Electric Servomoteur SH30703P01A2200

Conrad Electronic

2 012,50 €^*

Schneider Electric Convertisseur de fréquence LXM62DD15D21000

Schneider Electric Convertisseur de fréquence LXM62DD15D21000

Conrad Electronic

3 045,83 €^*

Prix total:

5 058,33 €^*

Quel type de Moteurs pas à pas, servomoteurs cherchez-vous ?

Servomoteurs

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Schneider Electric Convertisseur de fréquence 0.95 kW

Schneider Electric Convertisseur de fréquence 0.95 kW

Conrad Electronic

2 507,50 €^*

Schneider Electric Convertisseur de fréquence LXM62-Doppelantrieb, 6A, inklusive Zubeh

Schneider Electric Convertisseur de fréquence LXM62-Doppelantrieb, 6A, inklusive Zubeh

Conrad Electronic

2 670,83 €^*

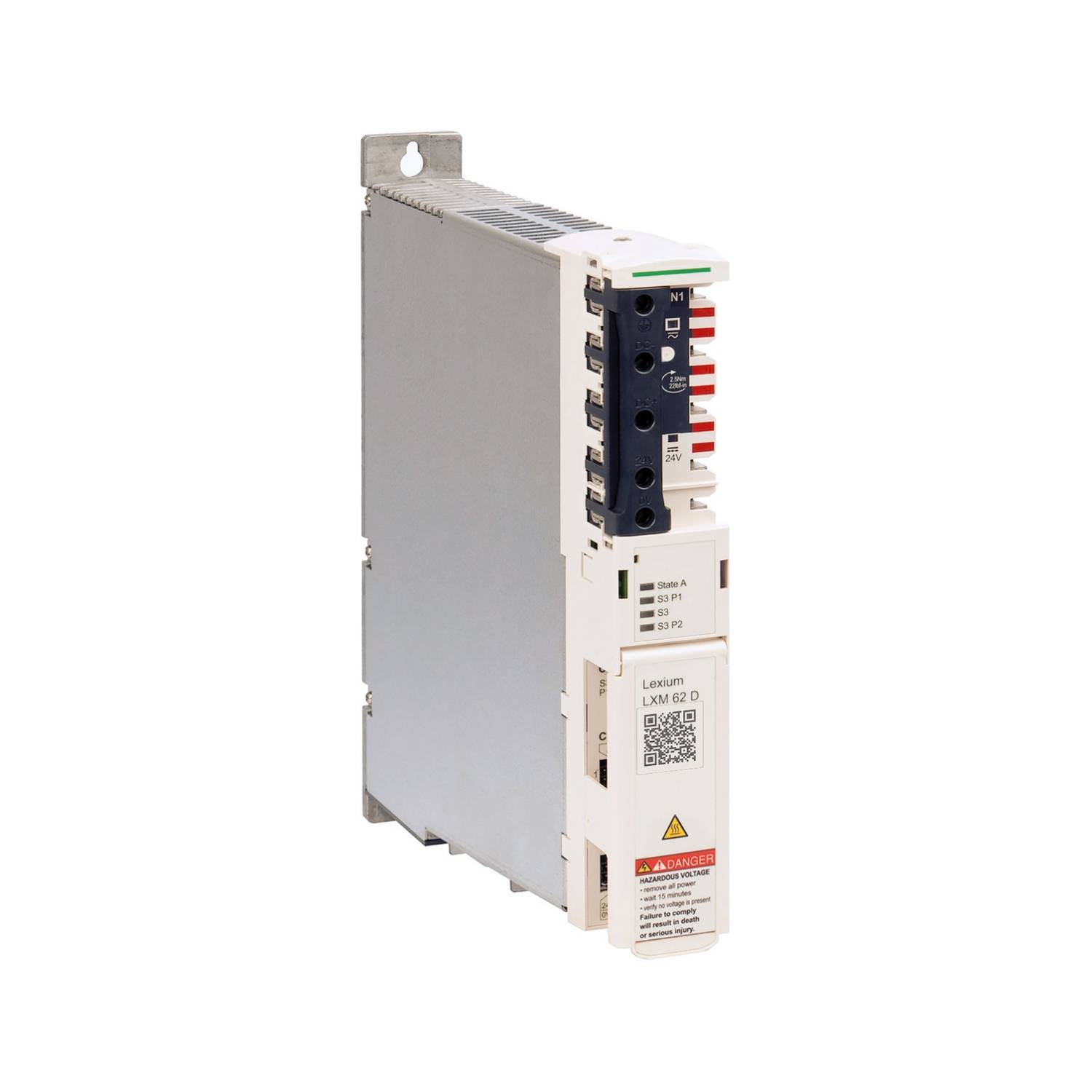

Schneider Electric Convertisseur de fréquence

Schneider Electric Convertisseur de fréquence

Conrad Electronic

1 804,17 €^*

Schneider Electric Convertisseur de fréquence

Schneider Electric Convertisseur de fréquence

Conrad Electronic

2 582,50 €^*

Schneider Electric Convertisseur de fréquence

Schneider Electric Convertisseur de fréquence

Conrad Electronic

4 187,50 €^*

Schneider Electric Convertisseur de fréquence

Schneider Electric Convertisseur de fréquence

Conrad Electronic

1 965,83 €^*

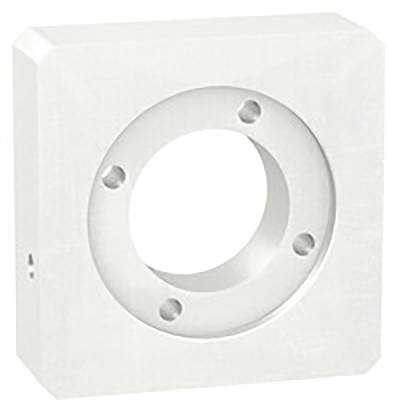

Schneider Electric GBK0800703F Module d'extension
