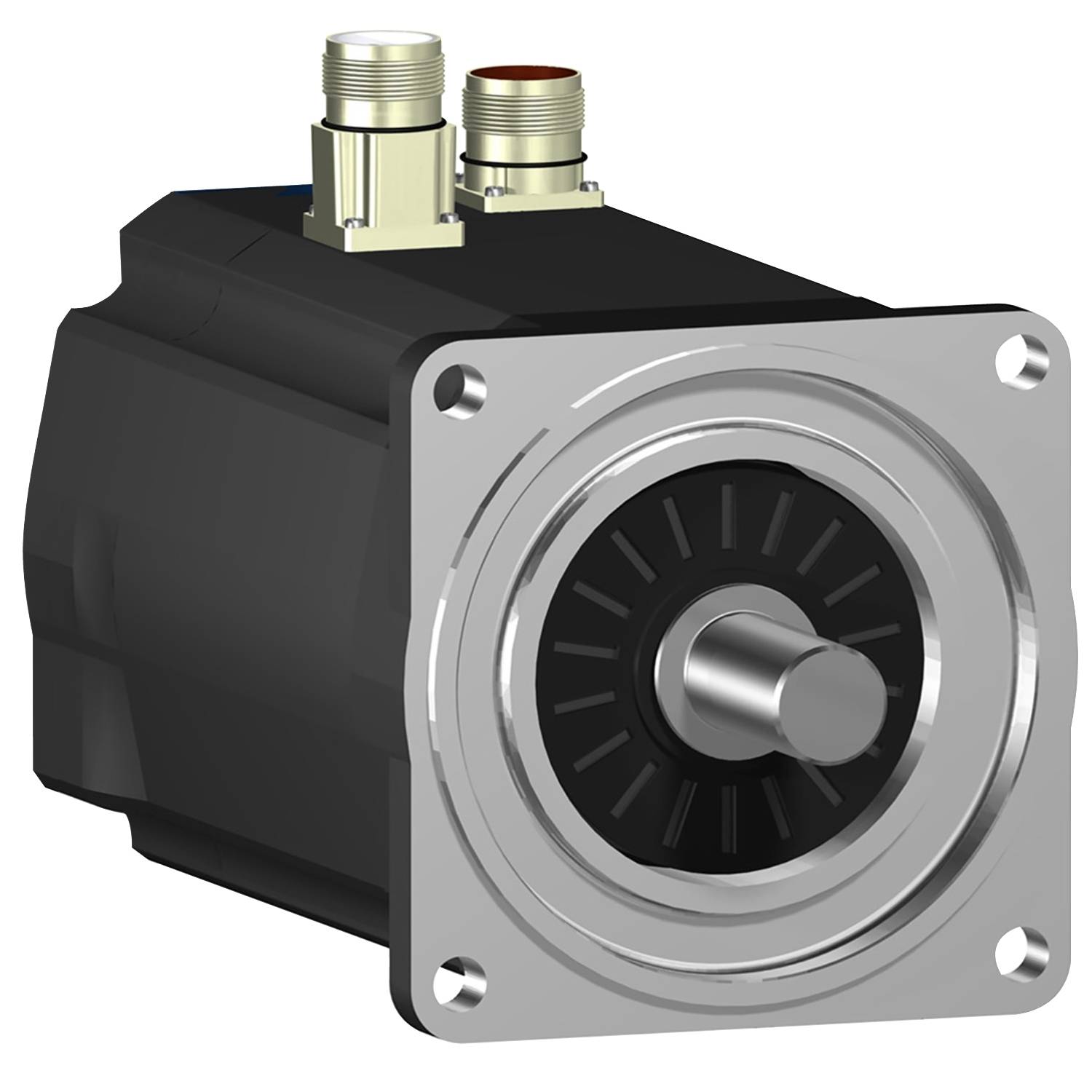

Schneider Electric Servomoteur SH31004P11A1100 SH31004P11A1100

Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un couple d'inertie de rotor faible qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie de bobinage, la densité de puissance est plus élevée dans un modèle compact. Ce servo possède un couple nominal de 10 Nm et atteint un couple maximal de 40,5 Nm. Sa vitesse nominale est de 3600 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendant de la tension jusqu'à 2,6 kW. L'encodeur intégré est exécuté comme tour sinusoïdal avec 128 périodes/tour (128x1024) comme SINCOS Hiperface. La connexion électrique s'effectue via le connecteur 2x M23 en version droite. Pour la fixation, la bride du moteur est de 100 mm. L'arbre d'entraînement a un diamètre de 24 mm. L'extrémité de l'arbre est dotée d'un ressort de réglage et correspond à l'indice de protection IP65. Le boîtier du moteur correspond à l'indice de protection IP65. Il n'y a pas de frein de retenue. Pour le fonctionnement du moteur synchrone, les amplificateurs servo de la gamme Lexium 52 & Lexium 62 sont recommandés.

Ce texte a été traduit par une machine.
