Name: Siemens 3RA69201A Borne de serrage 3 pôles 6 mm²
Brand: Siemens
SKU: 2259086
Availability: BackOrder

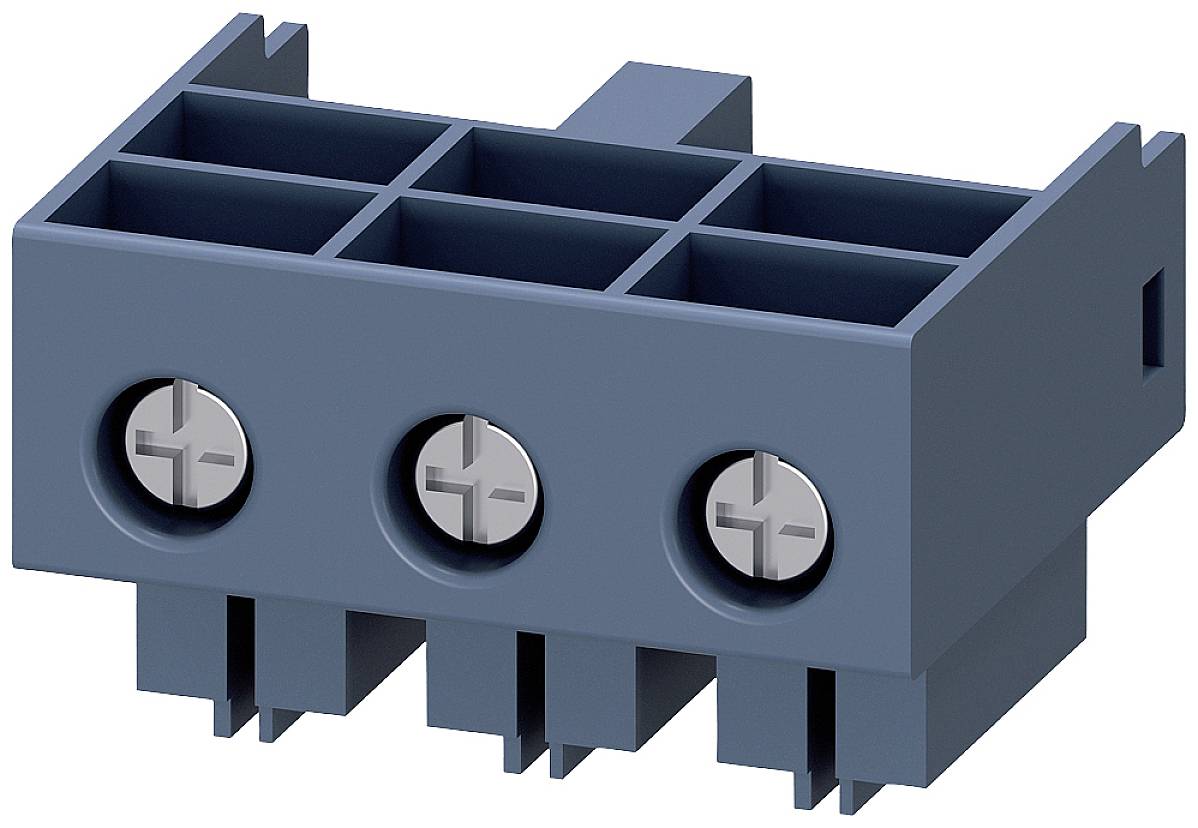

Connecteur à vis avec trois bornes de connexion, adapté pour la fixation sécurisée des conducteurs électriques dans les appareils électroniques.

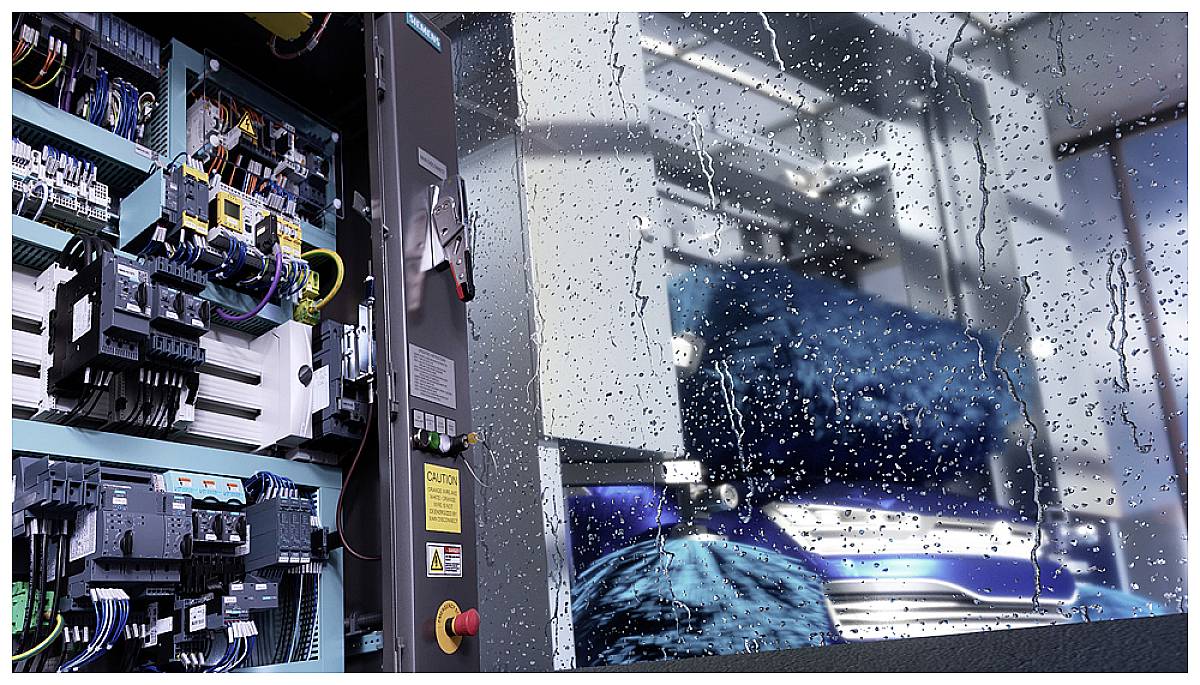

Engrenages industriels dans une pièce remplie de pièces métalliques, fenêtre couverte de gouttelettes de pluie à l'avant, boîtiers électriques techniques à gauche, atmosphère moderne et industrielle.

Dessin technique d'un connecteur rectangulaire avec dimensions : largeur 44,6 mm, hauteur 28 mm, profondeur 14,4 mm. Vue latérale montrant des dimensions supplémentaires.

1/3

Photo non contractuelle

Type de produit

Borne de serrage

Nombre de pôles

Section

6 mm²

Dim.

(l x H x P) 45 x 32 x 30 mm

Modèle

enfichable

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Vente et expédition :

Conrad ElectronicCGV

Total (129,99 € / unité(s))

129,99 €

Prix TTC

dont 0,02 € d’éco-part

Cet article est réservé aux clients professionnels. Merci de vous connecter à votre compte.

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Longueur de dénudage : 10 mm
Couple de serrage pour contacts auxiliaires / pour raccordement à vis / max. 2,5 Nm
Type de section de conducteur connectable pour les câbles AWG pour les contacts principaux : jusqu'à 12 A : 2x (16... 14), 2x (14... 10), 1x 8, jusqu'à 32 A : 2x (14... 10), 1x 8
Type de section de conducteur connectable pour contacts principaux / à un seul fil : jusqu'à 12 A : 2x (1,5... 2,5 mm²), 2x (2,5... 6 mm²), jusqu'à 32 A : 2x (2,5... 6 mm²)
Type de section de conducteur connectable pour les contacts principaux / à fils fins avec finition des fils : jusqu'à 12 A : 2x (1,5... 2,5 mm²), 2x (2,5... 6 mm²) à 32 A : 2x (2,5... 6 mm²)
Modèle de raccordement électrique / pour circuit principal : raccordement à vis
Modèle de raccordement électrique / pour circuit auxiliaire et de commande : raccordement à vis
Protection contre les contacts / à l'avant : sans doigts en cas de contact vertical
Indice de protection : IP20
Température ambiante pendant le fonctionnement : -20 °C - +60 °C.

Type de produit: Borne de serrage

Section: 6 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 45 x 32 x 30 mm

Modèle: enfichable

Largeur: 45 mm

Hauteur: 32 mm

Profondeur: 30 mm

: DIN rail

: 45

: 32 mm

: 30 mm

: Screwing

: 0

: 0

: 0

: 0

: 0

: 3

: FAUX

: 0

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2259086 Siemens 3RA69201A Borne de serrage 3 pôles 6 mm²

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2259086 Siemens 3RA69201A Borne de serrage 3 pôles 6 mm²

Description

Bornes de circuit principal (côté entrée et sortie) raccordement circuit principal : raccordement à vis 2 bornes de circuit principal par paquet (1 x côté entrée 1 x côté sortie selon les différentes) simple, efficace, toujours à jour - le boîtier de montage système SIRIUS.

Ce texte a été traduit par une machine.
