Name: Siemens 3RH2911-2GA22 Contact auxiliaire à commutation instantanée avec contact auxiliaire Convient pour marque (relais)
Brand: Siemens
SKU: 2862289
Availability: InStock

Contacteur électrique, tripolaire, avec plusieurs bornes de connexion et contacts de couleurs. Adapté pour les circuits de commande.

Un panneau de commande électrique à côté d'une façade vitrée détrempée montre des machines dans un environnement industriel.

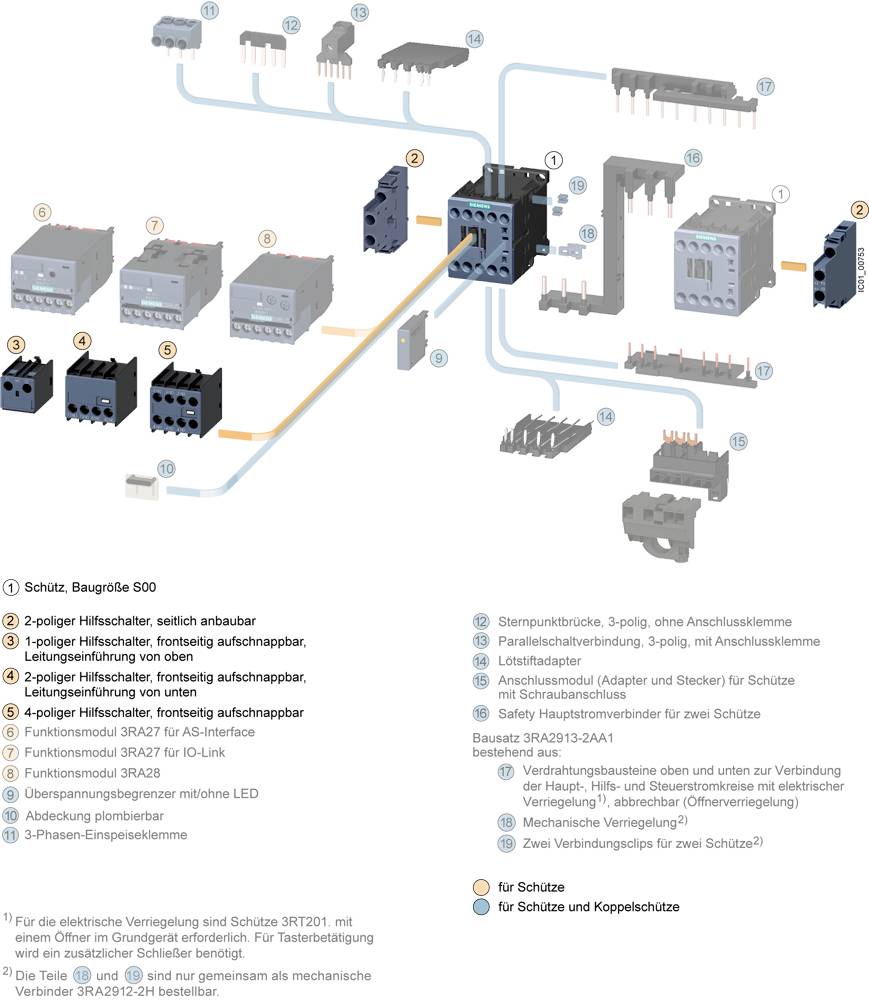

Le diagramme présente des composants électriques avec des étiquettes. Le thème principal est constitué des contacteurs et de leurs accessoires. Les connexions et les fonctions sont mises en évidence.

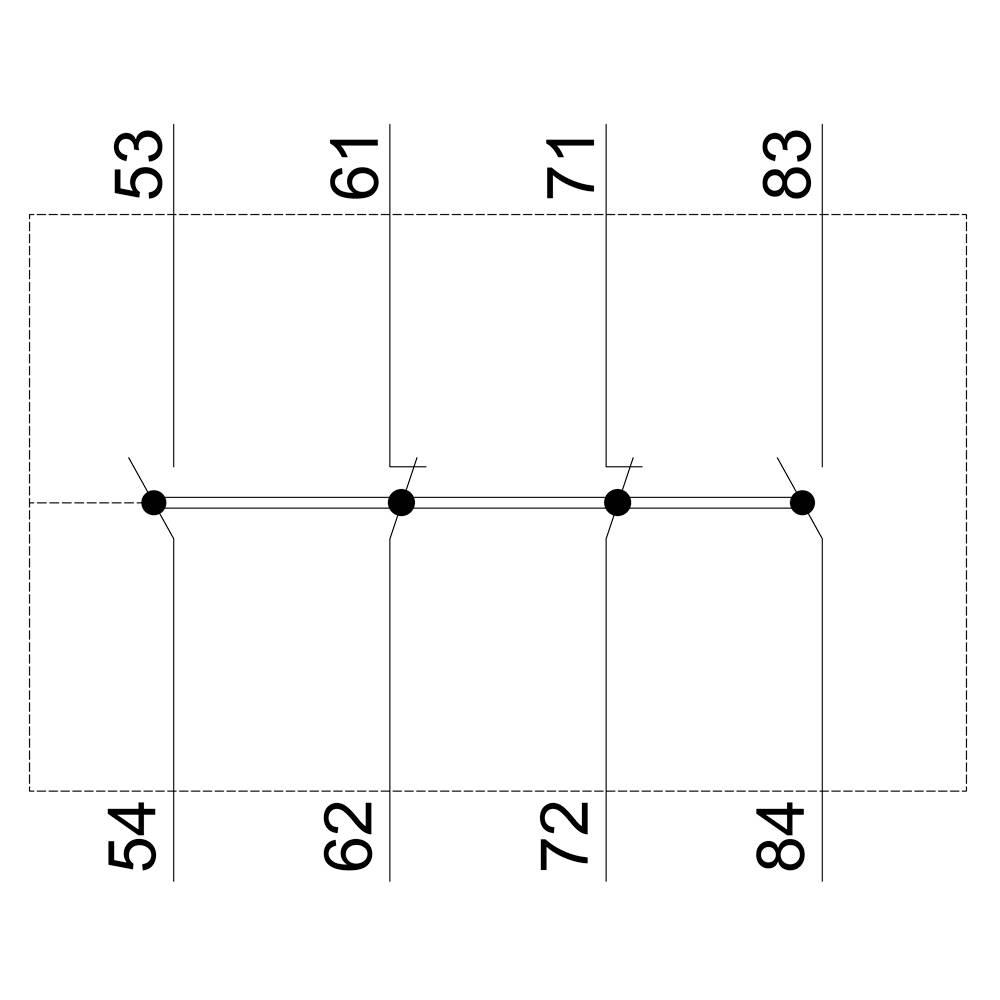

Diagramme avec trois points et des paires de nombres : 54-53, 62-61, 72-71, 84-83. Des lignes horizontales relient les points. Diagramme de décision ou de flux.

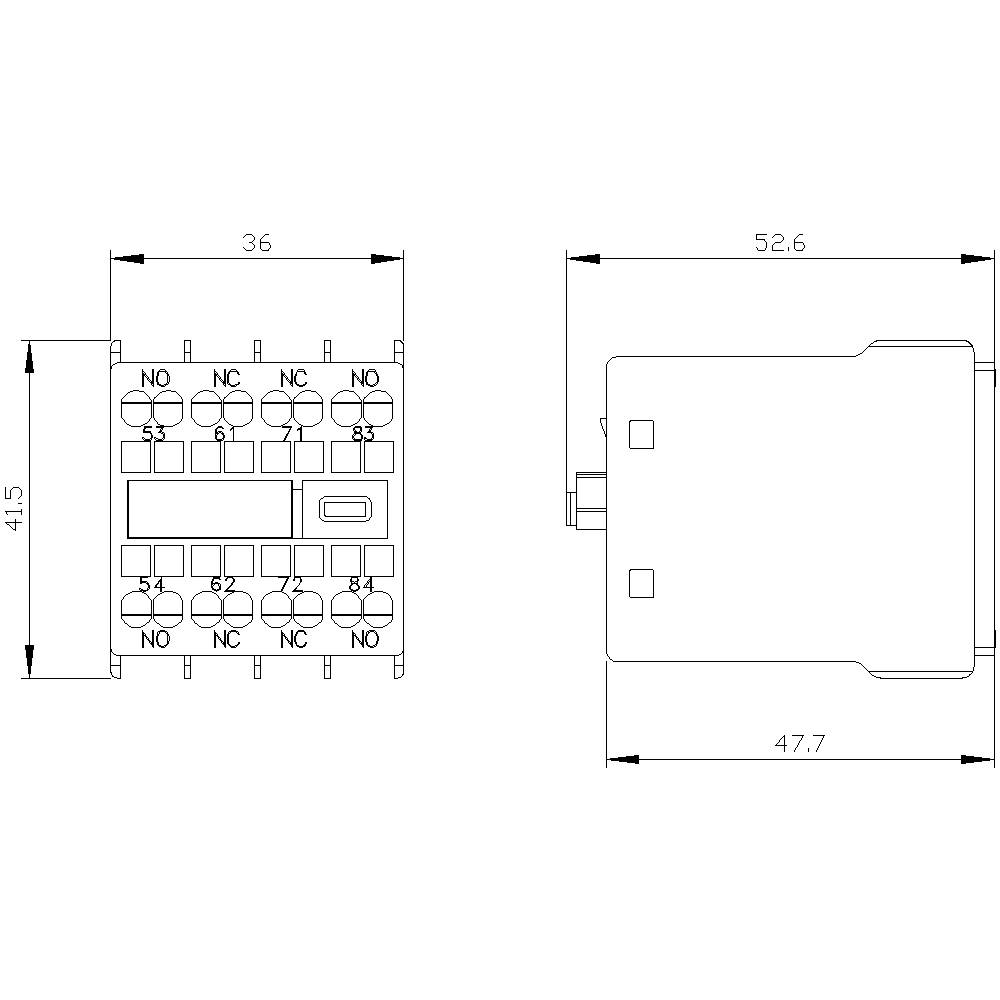

Dessin technique d'un interrupteur électrique avec dimensions : 36x41,5 mm vue de face, 52,6x47,7 mm vue latérale. Broches et connexions marquées.

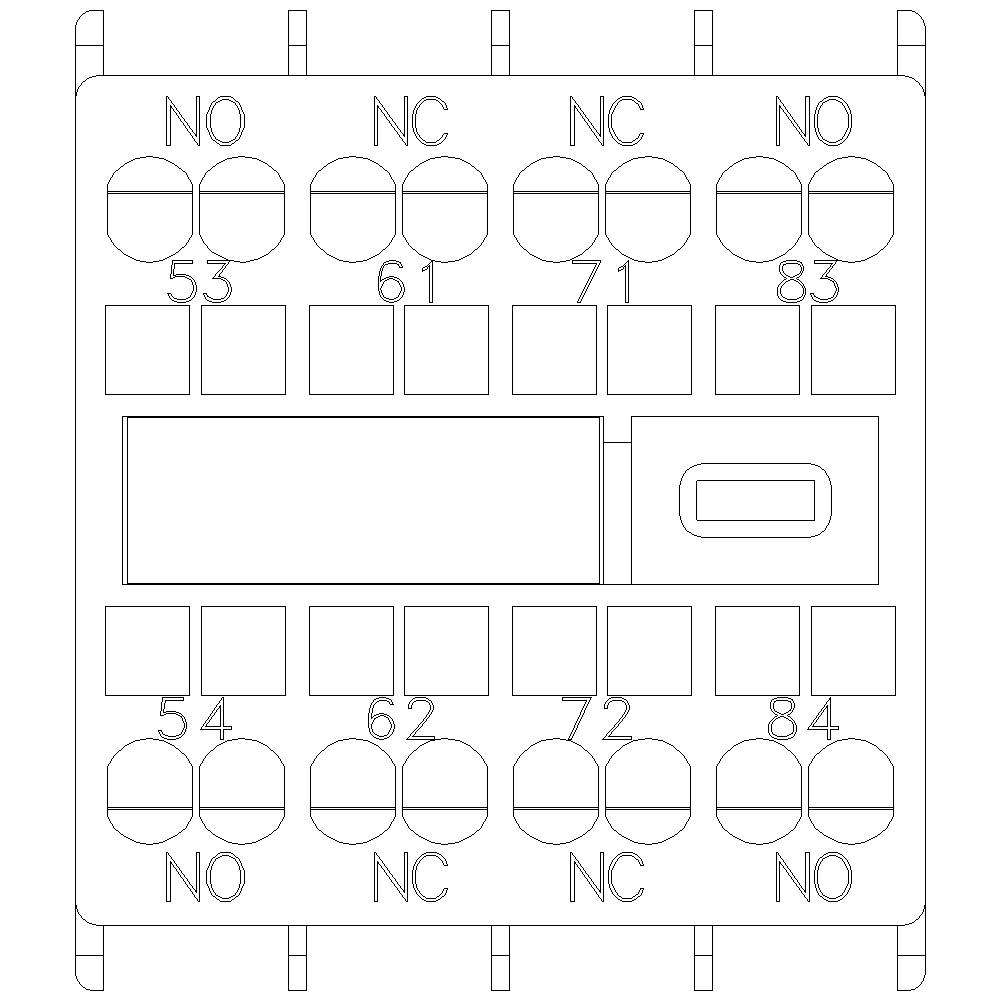

'Diagramme d'un plan de connexion électrique avec les étiquettes NO, NC et les numéros 53, 54, 61, 62, 71, 72, 83, 84.'

1/6

Photo non contractuelle

Fiche technique (PDF)

Livraison le jeu. 1 octobre

13 Paquet(s)

Vente et expédition :

Automation24 FR CGV

franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur

Nombre

Paquet(s)

Total

14,30 €

Livraison intracommunautaire (exonérée de TVA)

9,16 €

Droit de retour de 14 jours inclus

Vous bénéficiez déjà de la meilleure offre pour cette quantité.

Notre offre

Conrad Electronic

CGV et Politique de retour

Livraison le ven. 2 octobre

14 Paquet(s)

frais de port

23,33 €

Signaler un incident juridique

Caractéristiques techniques

Modèle du produit : peut être monté à l'avant sur l'interrupteur auxiliaire 3RH2140/3RH2440Fonction du produit / guidage forcé : ouiFonction du produit / guidage forcé, remarque : avec 3RH2Domaine d'application : pour l'extension des contacts auxiliaires dans le circuit de commandeAdapté à l'utilisation : contacteur auxiliaireRésistance à l'onde de choc : 6 kVType de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 14)Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 2,5 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / sans finition de fil : 2x (0,5... 2,5 mm²)Section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition des fils / maximum : 2,5 mm²

Profondeur: 47.7 mm

Hauteur: 41.5 mm

Largeur: 36 mm

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

: IP20

Type de contact auxiliaire: 2 NO (T)
2 NF (R)

Dimensions: S00

Connexion: raccordement à ressort

Type d'emballage: Piece

Type de montage: fixation par encliquetage

Spécificités: avec contact auxiliaire

Type de commutation: à commutation instantanée

Durée de vie mécanique: 10000000

Durée de vie électrique: 200000

Température max.: +60 °C

Température min.: -25 °C

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2862289 Siemens 3RH2911-2GA22 Contact auxiliaire à commutation instantanée avec contact auxiliaire Convient pour marque (relais)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862289 Siemens 3RH2911-2GA22 Contact auxiliaire à commutation instantanée avec contact auxiliaire Convient pour marque (relais)

Description

Commutateur auxiliaire frontal, 2 S + 2 Ö voie de courant 1 S, 1 Ö, 1 Ö, 1 S pour contacteurs auxiliaires taille S00 raccordement à ressort 53/54 , 61/62 , 71/72 , 83/84 codé physiquement seulement avec les contacteurs HiStelle 3RH2140* u 3RH2440* (selon en 50011) interrupteur auxiliaire SIRIUS 3RH29 pour l'extension des contacts auxiliaires dans le circuit de commande.Les interrupteurs auxiliaires montés à l'avant 3RH29 peuvent être montés sur les contacteurs 3RT2 et les contacteurs auxiliaires 3RH2 sans outil de taille.Les commutateurs auxiliaires 3RH19/3RH29 sont disponibles en versions à montage avant ou latéral, avec jusqu'à quatre commutateurs sans temporisation ou jusqu'à deux serrures et ouvres à commutation avancée. Les commutateurs auxiliaires peuvent être conçus comme éléments de contact guidés dans les contacteurs auxiliaires 3RH ou comme contacts miroir dans les contacteurs de puissance 3RT. Ils sont disponibles en permanence avec raccord à vis et raccord à ressort.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
