Name: Siemens 3RH2911-1GA22 Contact auxiliaire avec contact auxiliaire Convient pour marque (relais): Siemens Piece 1 pc(s)
Brand: Siemens
SKU: 2862269
Availability: InStock

Un relais électrique à huit emplacements avec les désignations '53NO', '54NO', '61NC', '62NC', '71NC', '72NC', '83NO', '84NO'.

Un armoire électrique ouverte à côté d'une paroi vitrée, derrière laquelle on aperçoit une installation de production sous la pluie.

Plusieurs composants électriques et interrupteurs sont représentés. Le texte explique la fonction et le branchement de différents types de contacteurs.

'Trois lignes horizontales régulières, chacune reliée par des points. Les nombres 53-54, 61-62, 71-72 et 83-84 indiquent des écarts verticaux.'

Dessin technique d'un composant électromécanique avec connexions, dimensions de 36x37,5 mm, vue latérale 48,1x43,7 mm.

Conception d'un schéma électrique avec huit bornes numérotées, identifiées comme NO (Normalement Ouvert) et NC (Normalement Fermé).

1/6

Photo non contractuelle

Type de produit

Contact auxiliaire

Connexion

raccord à vis

Type d'emballage

Piece

Type

3RH2911-1GA22

Dimensions

S00

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

28 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

Paquet(s)

Total (23,33 € / unité(s))

23,33 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Modèle du produit : peut être monté à l'avant sur l'interrupteur auxiliaire 3RH2140/3RH2440Fonction du produit / guidage forcé : ouiFonction du produit / guidage forcé, remarque : avec 3RH2Domaine d'application : pour l'extension des contacts auxiliaires dans le circuit de commandeAdapté à l'utilisation : contacteur auxiliaireRésistance à l'onde de choc : 6 kVType de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Type d'emballage: Piece

Type de produit: Contact auxiliaire

Type: 3RH2911-1GA22

Dimensions: S00

Type de contact auxiliaire: 2 NO (T)
2 NF (R)

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par encliquetage

Connexion: raccord à vis

Durée de vie électrique: 200000

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 36 mm

Hauteur: 37.5 mm

Profondeur: 43.7 mm

Dim.: (l x H x P) 36 x 37.5 x 43.7 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2862269 Siemens 3RH2911-1GA22 Contact auxiliaire avec contact auxiliaire Convient pour marque (relais): Siemens Piece 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862269 Siemens 3RH2911-1GA22 Contact auxiliaire avec contact auxiliaire Convient pour marque (relais): Siemens Piece 1 pc(s)

Description

Commutateur auxiliaire frontal, 2 S + 2 Ö voie de courant 1 S, 1 Ö, 1 Ö, 1 S pour contacteurs auxiliaires taille S00 raccord à vis 53/54, 61/62, 71/72, 81/82 codé physiquement seulement avec les contacteurs HiStelle 3RH2140* u 3RH2440* (selon en 50011) interrupteur auxiliaire SIRIUS 3RH29 pour l'extension des contacts auxiliaires dans le circuit de commande.Les interrupteurs auxiliaires montés à l'avant 3RH29 peuvent être montés sur les contacteurs 3RT2 et les contacteurs auxiliaires 3RH2 sans outil de taille.Les commutateurs auxiliaires 3RH19/3RH29 sont disponibles en versions à montage avant ou latéral, avec jusqu'à quatre commutateurs sans temporisation ou jusqu'à deux serrures et ouvres à commutation avancée. Les commutateurs auxiliaires peuvent être conçus comme éléments de contact guidés dans les contacteurs auxiliaires 3RH ou comme contacts miroir dans les contacteurs de puissance 3RT. Ils sont disponibles en permanence avec raccord à vis et raccord à ressort.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.

Avertissement

Description

Avertissement

Quel type de Contacteurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-GR8-116/230 Contact auxiliaire 1 inverseur (RT) 24 V/AC, 24 V/DC, 230 V/AC 16 A 1 pc(s)

Conrad Electronic

9,16 €^*

TRU COMPONENTS TC-GLC1-18 230V Contacteur 3 NO (T) 7.5 kW 230 V/AC 18 A 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS TC-GR8-116/12 Contact auxiliaire 1 inverseur (RT) 12 V/AC, 12 V/DC 16 A 1 pc(s)

Conrad Electronic

7,91 €^*

Contacteur d'installation série 22.34, 25 A Finder 22.34.0.012.4340

Conrad Electronic

30,83 €^*

Module auxiliaire N/A Finder 022.65

Conrad Electronic

30,83 €^*

TRU COMPONENTS TC-GR8-308/12 Contact auxiliaire 3 inverseurs (RT) 12 V/AC, 12 V/DC 8 A 1 pc(s)

Conrad Electronic

11,66 €^*

TRU COMPONENTS TC-GLC1-12 230V Contacteur 3 NO (T) 5.5 kW 230 V/AC 12 A 1 pc(s)

Conrad Electronic

9,16 €^*

TRU COMPONENTS TC-GLC1-09 230V Contacteur 3 NO (T) 4 kW 230 V/AC 9 A 1 pc(s)

Conrad Electronic

9,99 €^*

TRU COMPONENTS TC-GYJ1-13-24VDC Contacteur auxiliaire 1 NO (T), 3 NF (R) 24 V/DC 10 A 1 pc(s)

Conrad Electronic

19,99 €^*

TRU COMPONENTS TC-GYJ1-04-24VDC Contacteur auxiliaire 4 NF (R) 24 V/DC 10 A 1 pc(s)

Conrad Electronic

19,99 €^*

TRU COMPONENTS TC-GYJ1-40-24VDC Contacteur auxiliaire 4 NO (T) 24 V/DC 10 A 1 pc(s)

Conrad Electronic

19,99 €^*

TRU COMPONENTS TC-GYJ1-31-24VDC Contacteur auxiliaire 3 NO (T), 1 NF (R) 24 V/DC 10 A 1 pc(s)

Conrad Electronic

19,99 €^*

TRU COMPONENTS TC-GYJ1-40-230VAC Contacteur auxiliaire 4 NO (T) 230 V/AC 10 A 1 pc(s)

Conrad Electronic

12,49 €^*

TRU COMPONENTS TC-GYJ1-04-230VAC Contacteur auxiliaire 4 NF (R) 230 V/AC 10 A 1 pc(s)

Conrad Electronic

12,49 €^*

TRU COMPONENTS TC-GYJ1-13-230VAC Contacteur auxiliaire 1 NO (T), 3 NF (R) 230 V/AC 10 A 1 pc(s)

Conrad Electronic

12,49 €^*

TRU COMPONENTS TC-GLC1-32 230V Contacteur 3 NO (T) 15 kW 230 V/AC 32 A 1 pc(s)

Conrad Electronic

17,49 €^*

TRU COMPONENTS TC-GYJ1-22-24VDC Contacteur auxiliaire 2 NF (R), 2 NO (T) 24 V/DC 10 A 1 pc(s)

Conrad Electronic

19,99 €^*

TRU COMPONENTS TC-GYJ1-22-230VAC Contacteur auxiliaire 2 NF (R), 2 NO (T) 230 V/AC 10 A 1 pc(s)

Conrad Electronic

12,49 €^*

TRU COMPONENTS TC-GYJ1-31-230VAC Contacteur auxiliaire 3 NO (T), 1 NF (R) 230 V/AC 10 A 1 pc(s)

Conrad Electronic

12,49 €^*

Siemens 3RH2911-2GA22 Contact auxiliaire à commutation instantanée avec contact auxiliaire Convient pour marque (relais)

Conrad Electronic

23,33 €^*

WEG CWCA0-04-00C03 Contacteur 24 V/DC 1 pc(s)

Conrad Electronic

43,33 €^*

Schneider Electric LP4K1201BW3 Contacteur de puissance 5.5 kW Piece 1 pc(s)

Conrad Electronic

61,66 €^*

WEG CWC012-01-30C03 Contacteur 3 NO (T) 5.5 kW 24 V/DC 12 A avec contact auxiliaire 1 pc(s)

Conrad Electronic

43,33 €^*

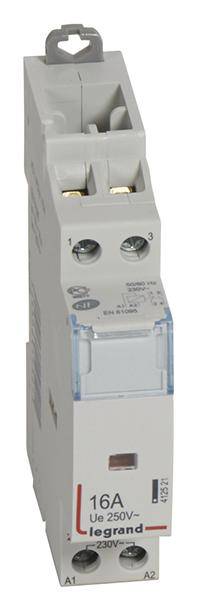

Legrand Legrand 412521 Contacteur d'installation 1 NF (R), 1 NO (T) 230 V 16 A Piece 1 pc(s)
