Name: Siemens 3RH2911-1XA40-0MA0 Contact auxiliaire 1 pc(s)
Brand: Siemens
SKU: 2862283
Availability: InStock

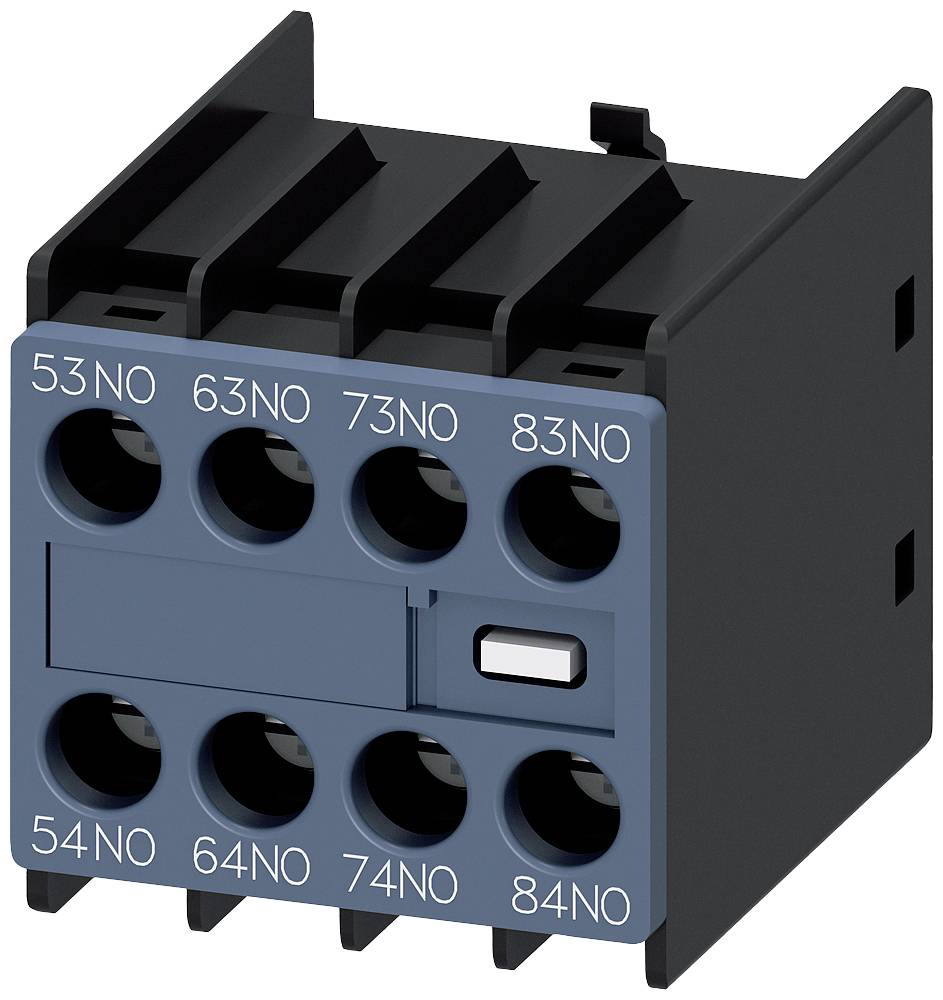

Un bloc de commutation électrique avec huit bornes numérotées allant de 53 à 84. La zone supérieure porte l'étiquette 'NO'.

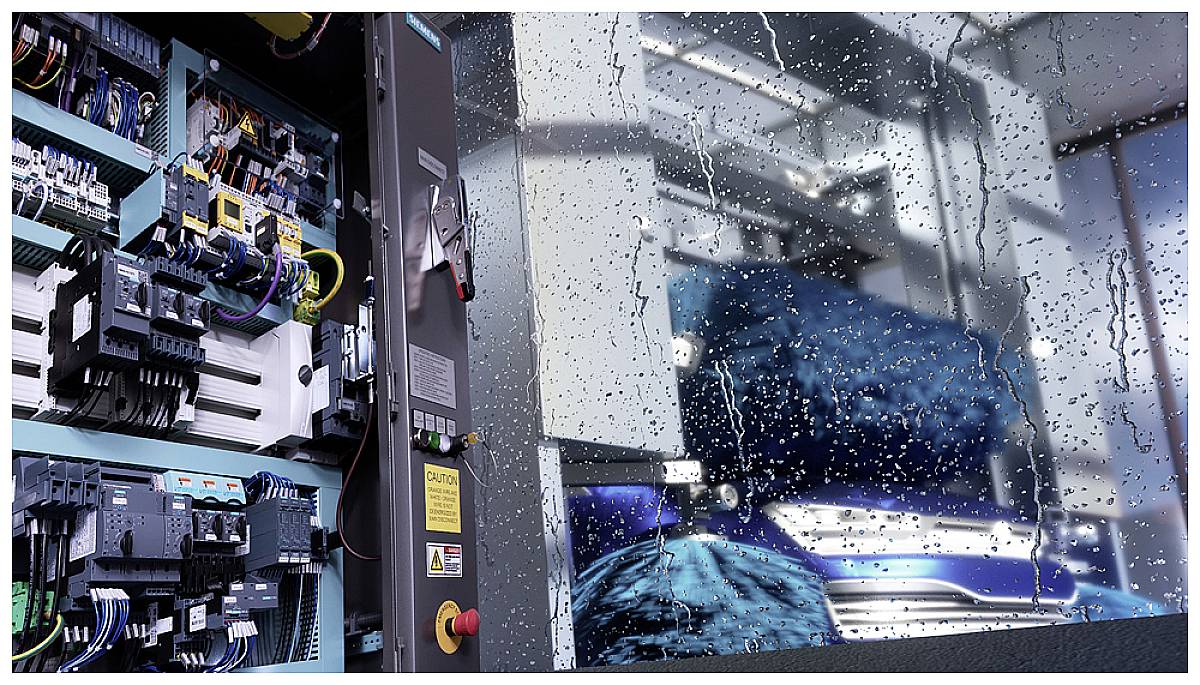

Regard à travers une fenêtre mouillée sur un site industriel avec un armoire électrique ouvert rempli de câbles et de composants de commande.

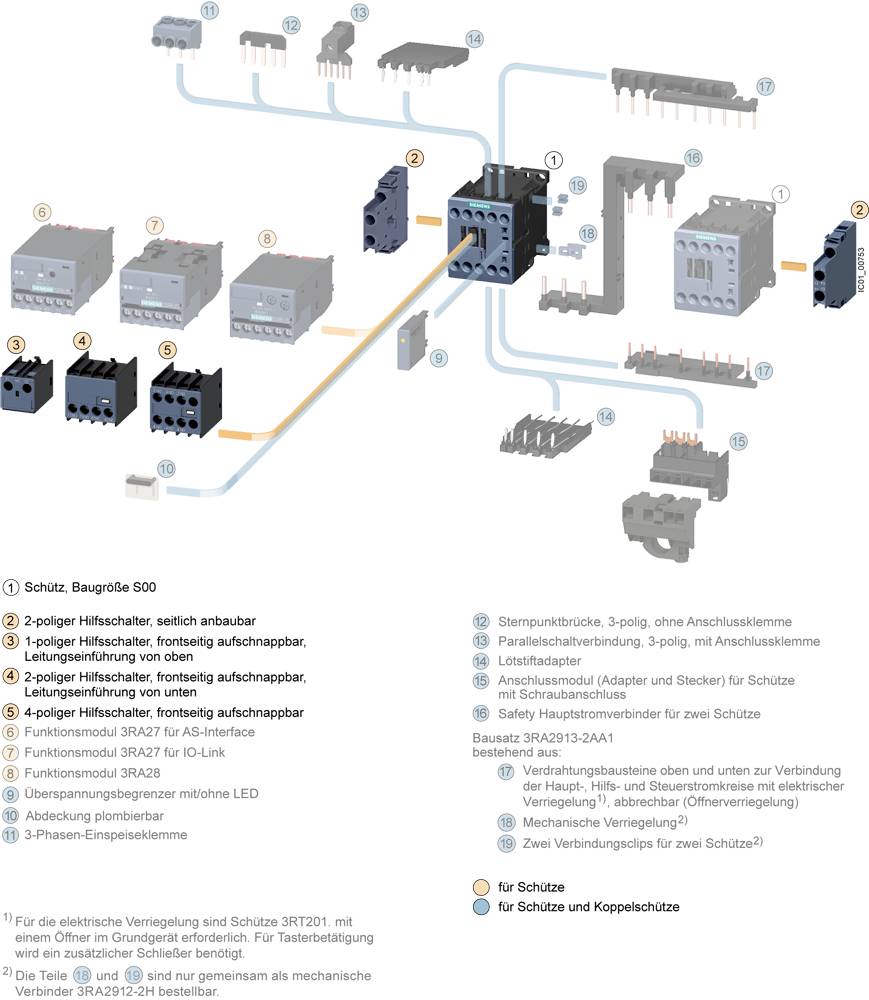

La figure présente un dessin technique de contacteurs et d'interrupteurs auxiliaires avec des explications numérotées et des lignes de connexion.

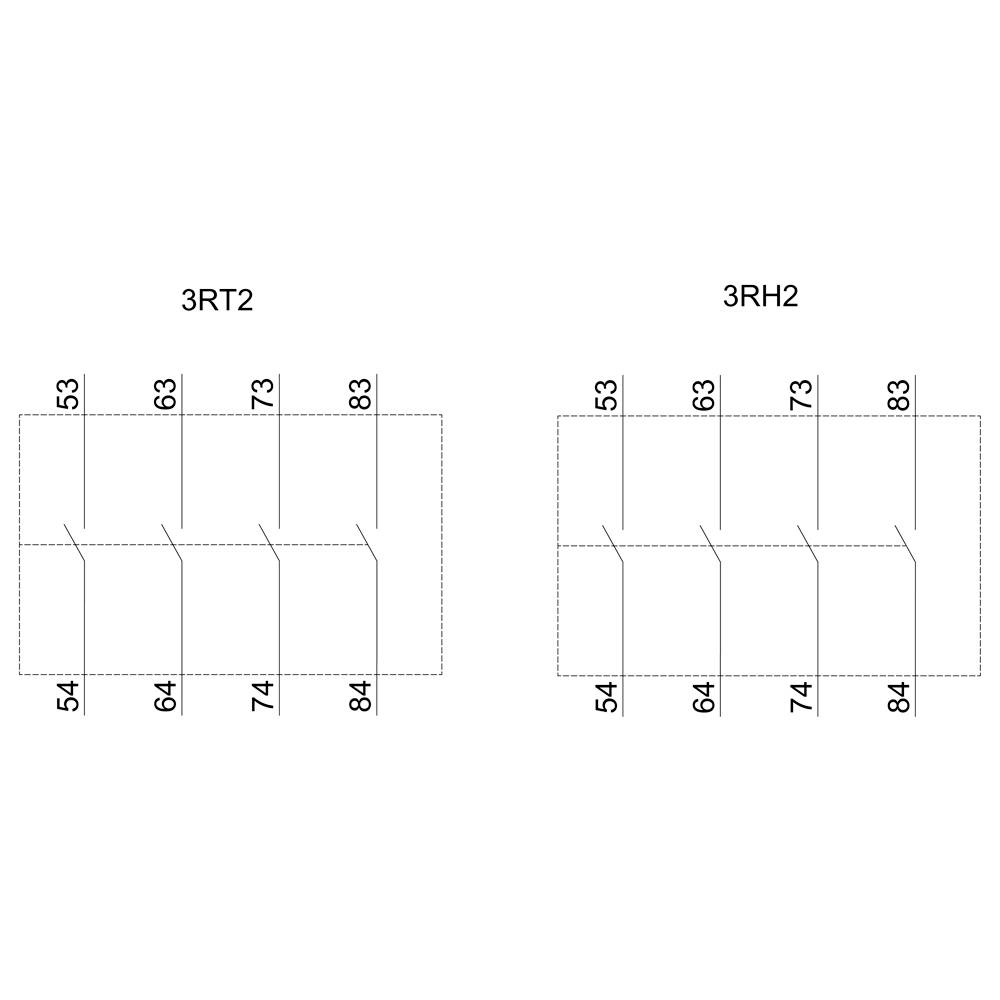

Le diagramme montre deux schémas de câblage : '3RT2' et '3RH2' avec des points de connexion 53-54, 63-64, 73-74, 83-84 ; représentant des contacts de commutation.

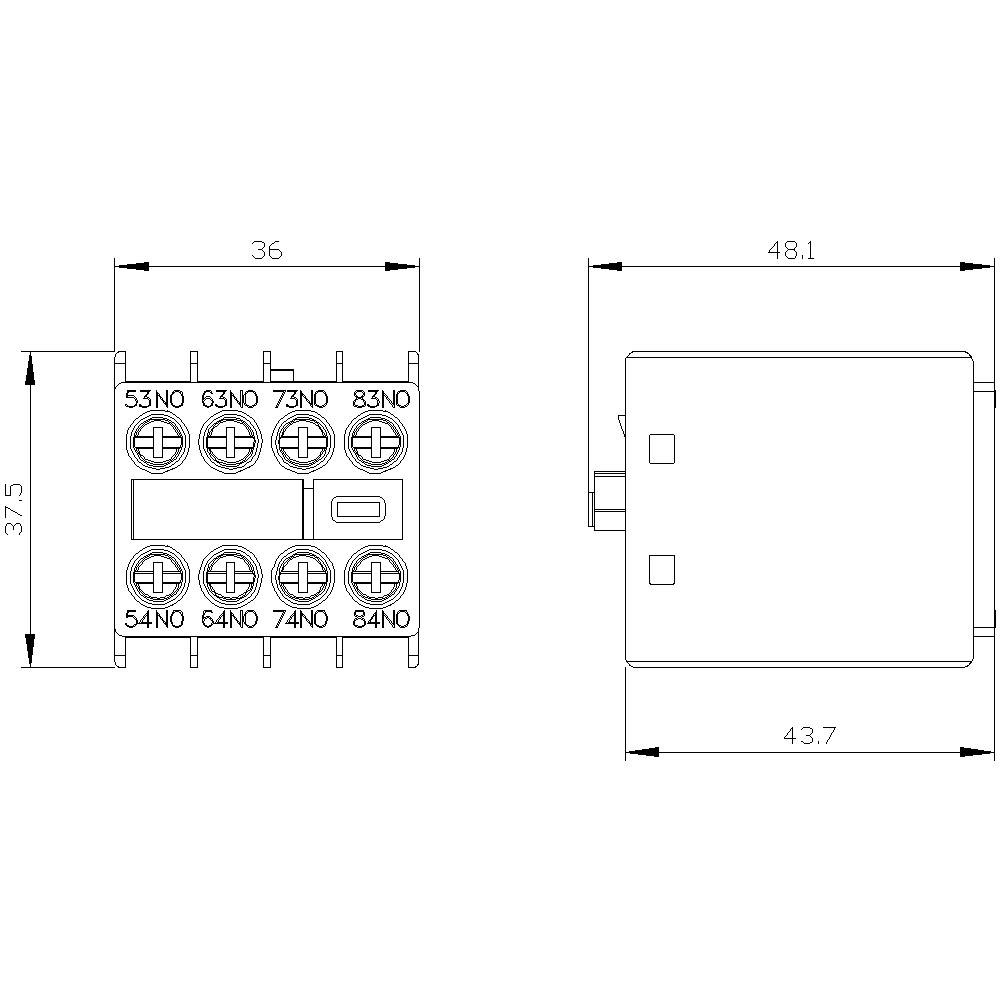

Dessin technique d'une prise électrique avec dimensions en millimètres : 36 x 37,5 vue de face, 48,1 x 43,7 vue latérale.

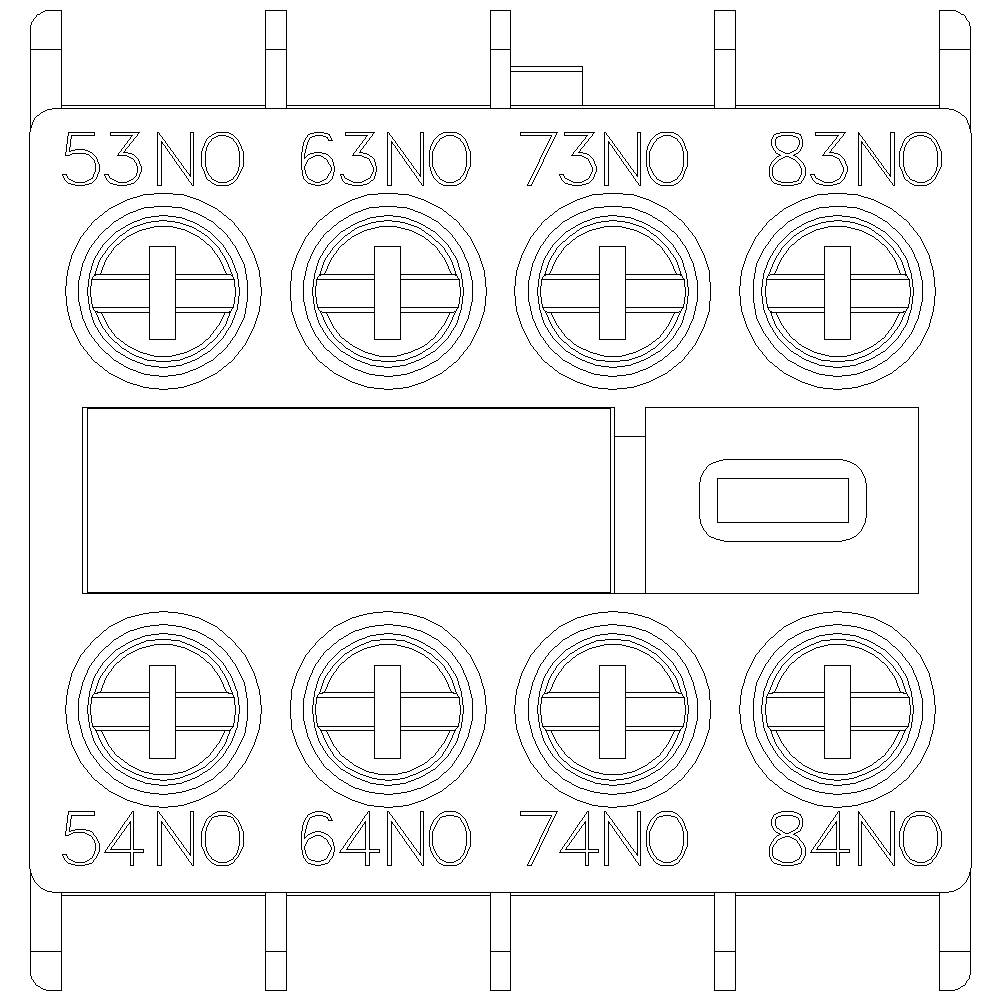

Schéma de câblage avec huit bornes numérotées (53NO à 84NO) et un élément rectangulaire central.

1/6

Photo non contractuelle

Type de produit

Contact auxiliaire

Connexion

raccord à vis

Type

3RH2911-1XA40-0MA0

Dimensions

S00

Type de contact auxiliaire

4 NO (T)

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

32 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

Paquet(s)

Total (23,33 € / unité(s))

23,33 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Modèle du produit : à l'avant, avec homologation SUVAFonction du produit / guidage forcé : ouiFonction du produit / guidage forcé, remarque : avec 3RH2Fonction du produit / contact miroir : ouiFonction du produit / contact miroir, remarque : avec 3RT2Domaine d'application : pour l'extension des contacts auxiliaires dans le circuit de commandeAdapté à l'utilisation : contacteur auxiliaire et disjoncteurRésistance à l'onde de choc : 6 kVType de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Type de produit: Contact auxiliaire

Type: 3RH2911-1XA40-0MA0

Dimensions: S00
S0
S2
S3

Type de contact auxiliaire: 4 NO (T)

Type de montage: fixation par encliquetage

Connexion: raccord à vis

Durée de vie électrique: 200000

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 36 mm

Hauteur: 37.5 mm

Profondeur: 43.7 mm

Dim.: (l x H x P) 36 x 37.5 x 43.7 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2862283 Siemens 3RH2911-1XA40-0MA0 Contact auxiliaire 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862283 Siemens 3RH2911-1XA40-0MA0 Contact auxiliaire 1 pc(s)

Description

Commutateur auxiliaire frontal, 4 S voie ferrée 1 S, 1 S, 1 S, 1 S pour 3RH2 et 3RT2 raccordement à vis 53/54, 63/64, 73/74, 83/84 commutateur auxiliaire SIRIUS 3RH29 pour l'extension des contacts auxiliaires dans le circuit de commande.Les interrupteurs auxiliaires montés à l'avant 3RH29 peuvent être montés sur les contacteurs 3RT2 et les contacteurs auxiliaires 3RH2 sans outil de taille.Les commutateurs auxiliaires 3RH19/3RH29 sont disponibles en versions à montage avant ou latéral, avec jusqu'à quatre commutateurs sans temporisation ou jusqu'à deux serrures et ouvres à commutation avancée. Les commutateurs auxiliaires peuvent être conçus comme éléments de contact guidés dans les contacteurs auxiliaires 3RH ou comme contacts miroir dans les contacteurs de puissance 3RT. Ils sont disponibles en permanence avec raccord à vis et raccord à ressort.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
