Name: Siemens 3RH2911-1FA22-0MA0 Contact auxiliaire à commutation instantanée avec contact auxiliaire Convient pour marque (re
Brand: Siemens
SKU: 2862267
Availability: InStock

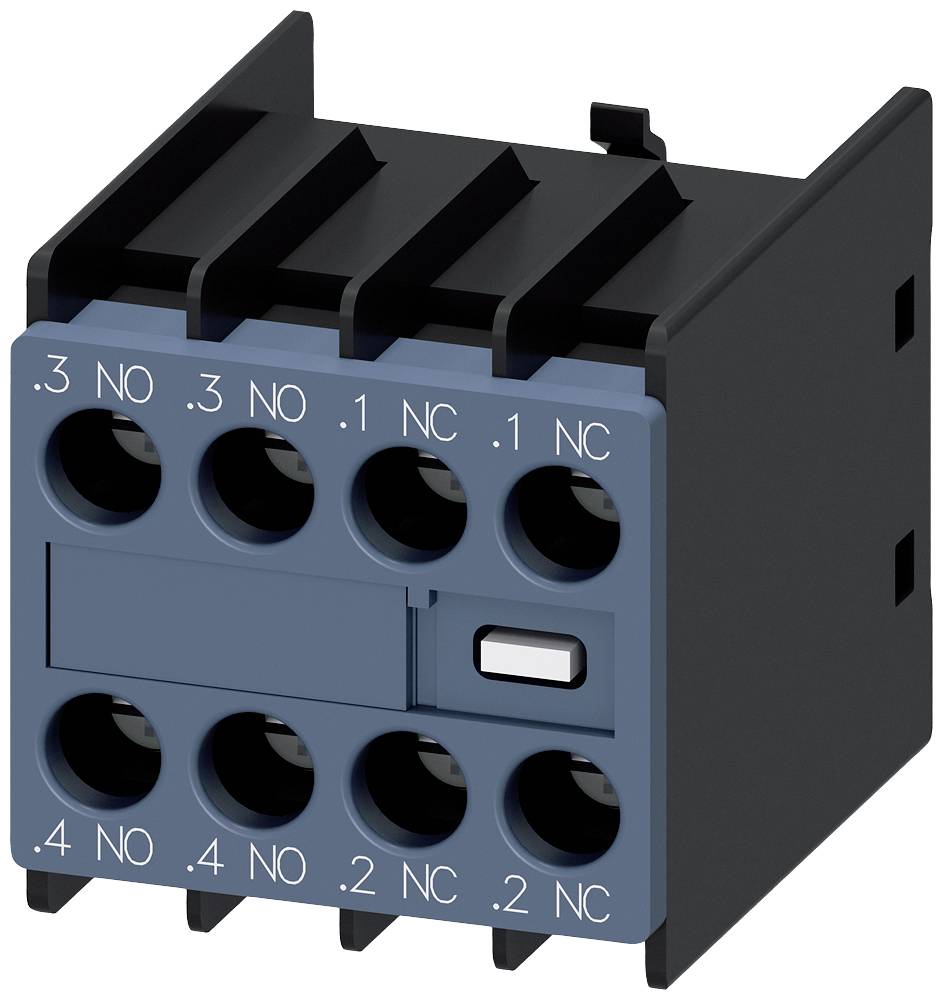

Un bloc de connecteurs électriques avec plusieurs entrées, numérotées de 1 à 4, dont certaines sont marquées 'NC' et 'NO'.

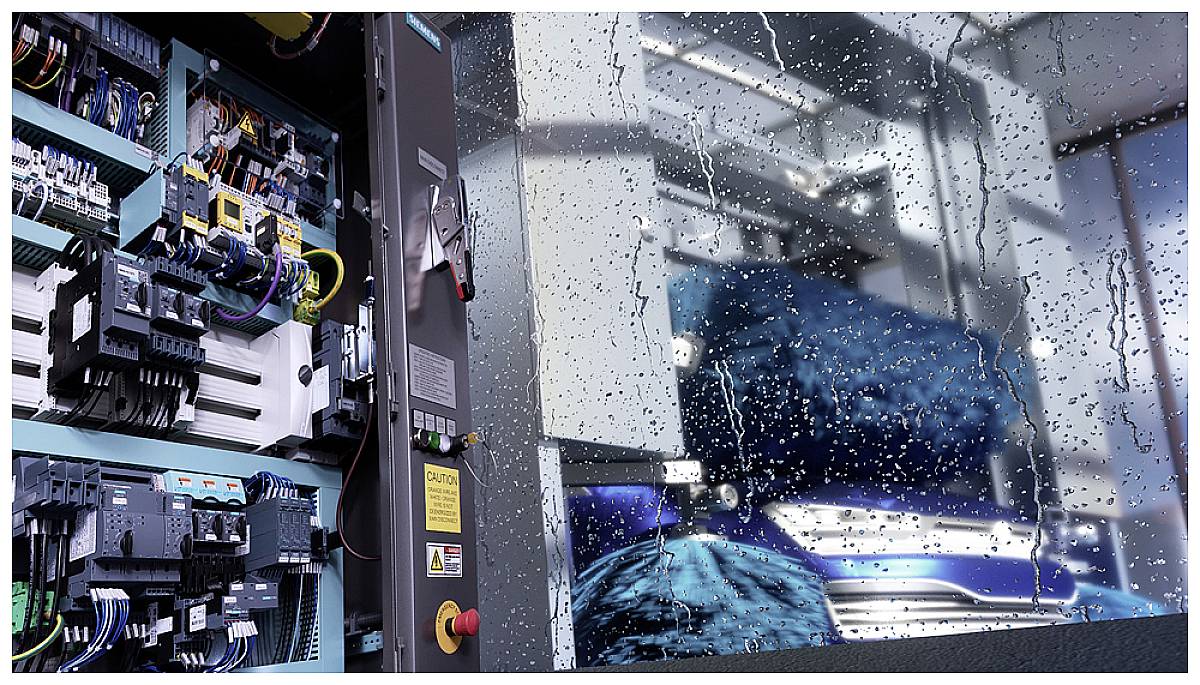

Une armoire électrique ouverte remplie de câbles et de composants électriques, à côté d'une machine dont la vitre est recouverte de gouttelettes d'eau.

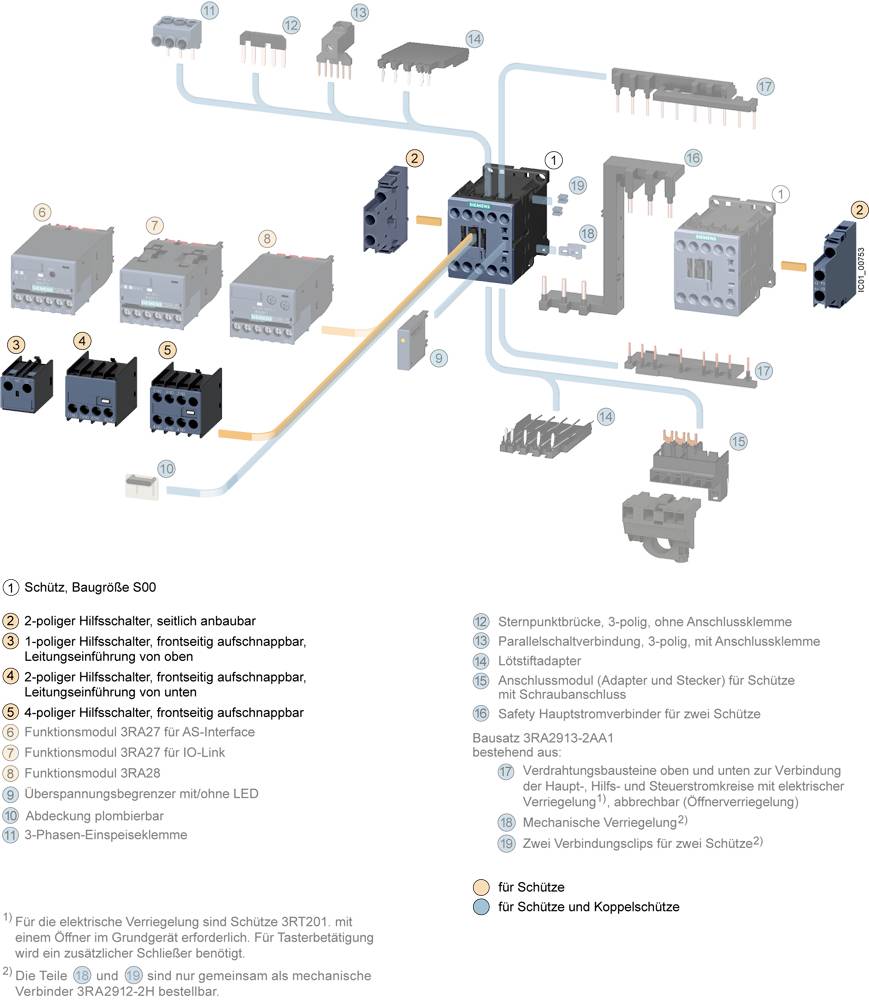

Schéma électrique montrant différents types d'interrupteurs et leurs connexions, incluant des interrupteurs auxiliaires et des mécanismes de verrouillage, avec des explications.

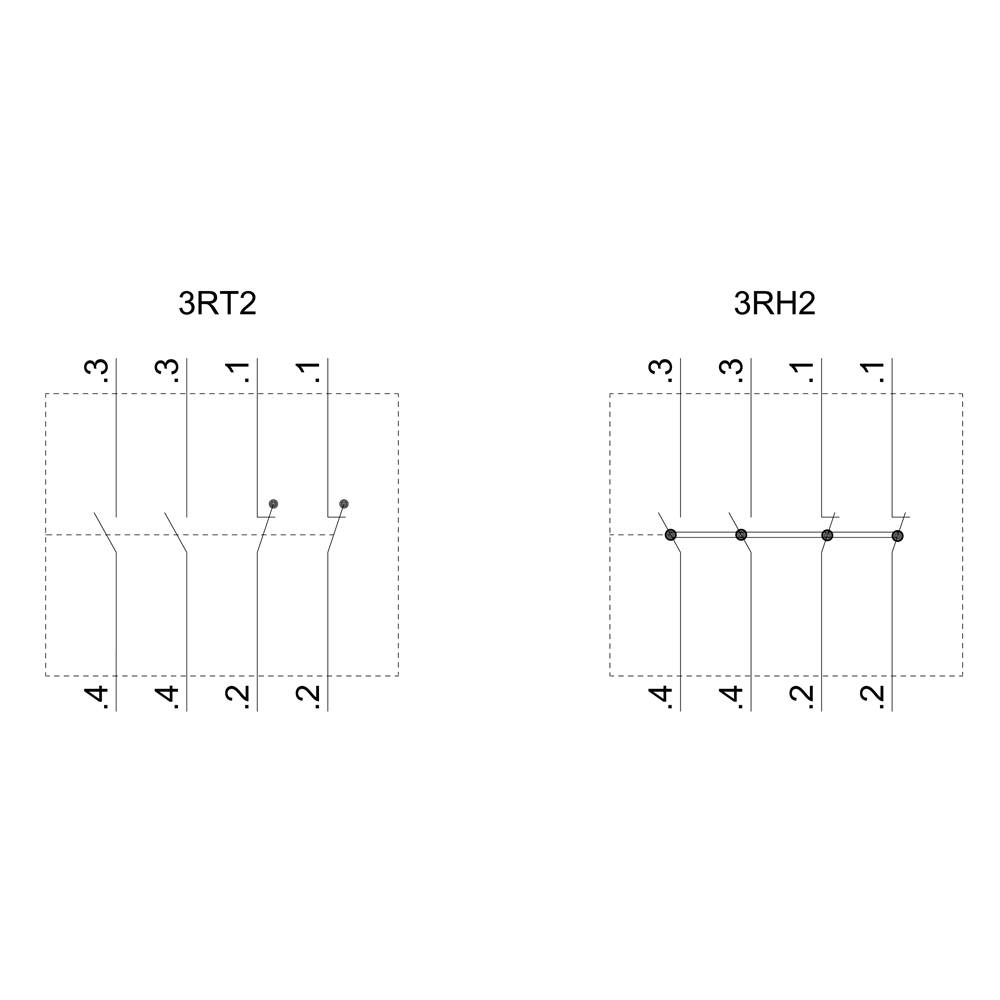

Le diagramme montre deux schémas de circuit : À gauche 3RT2 avec des interrupteurs 3, 1, 2, 4 ; À droite 3RH2 avec des connexions horizontales entre les interrupteurs 4, 3, 1, 2.

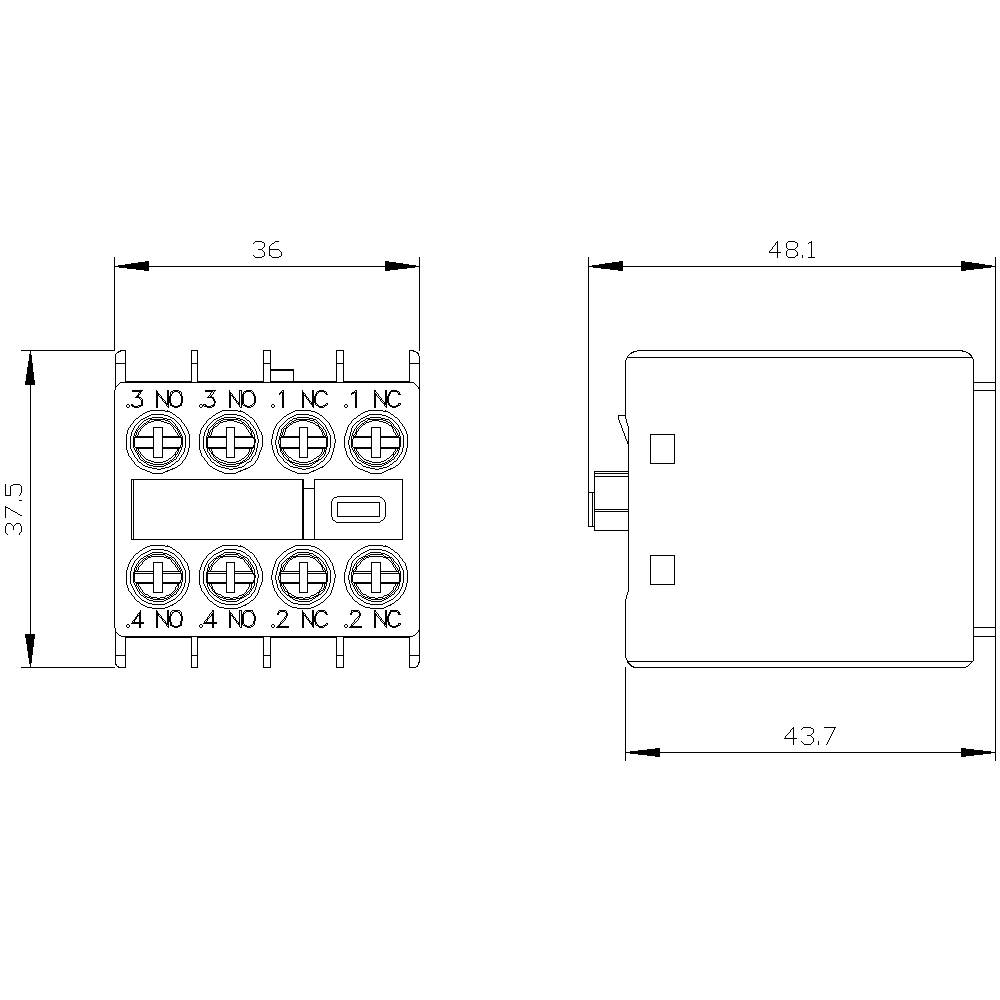

Dessin technique d'un interrupteur électrique avec dimensions : largeur 36 mm, hauteur 37,5 mm, profondeur 43,7 mm, vue latérale 48,1 mm.

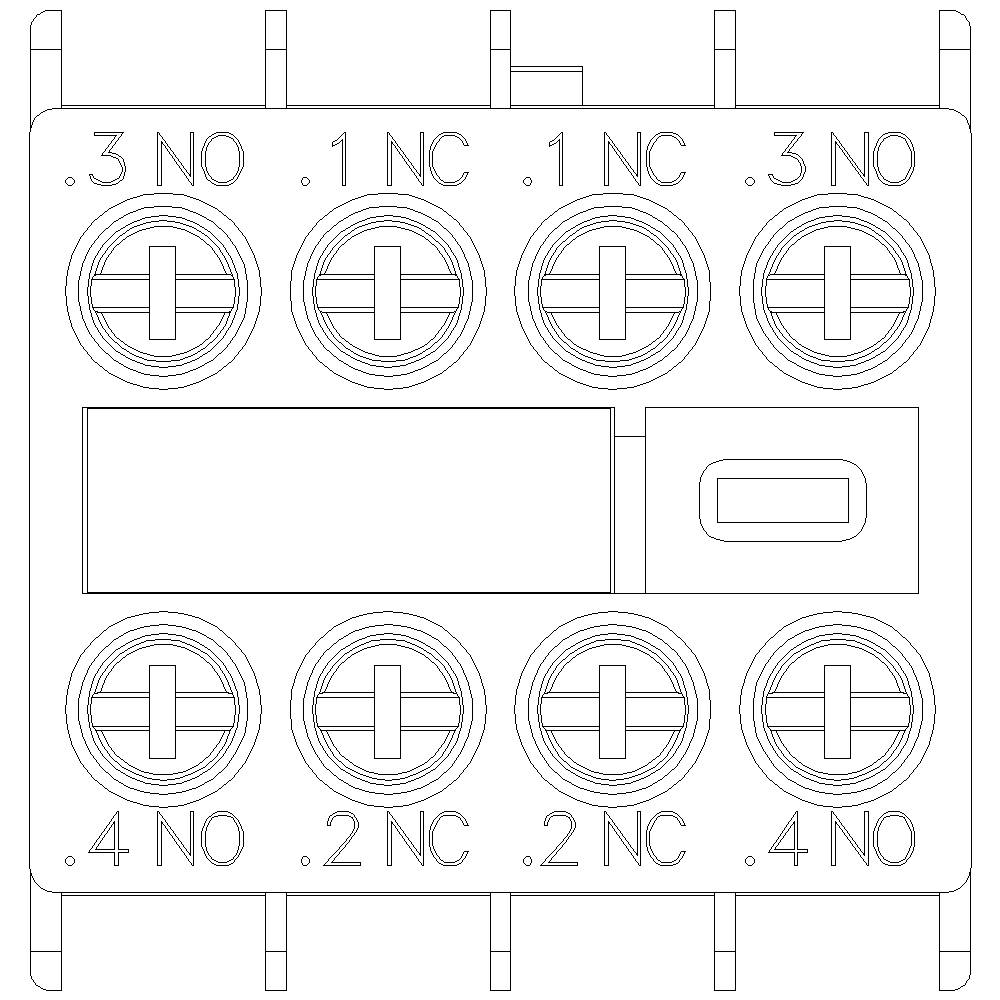

Schéma de câblage d'un composant électrique avec huit contacts, étiquetés '.3 NO', '.1 NC', '.3 NO', '.4 NO', '.1 NC', '.2 NC', '.2 NC', '.4 NO'.

1/6

Photo non contractuelle

Type de produit

Contact auxiliaire

Connexion

raccord à vis

Type d'emballage

Piece

Type

3RH2911-1FA22-0MA0

Dimensions

S00

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

2 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

Paquet(s)

Total (23,33 € / unité(s))

23,33 €

dont 0,02 € d’éco-part

Plus que 2 Paquet(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Modèle du produit : à l'avant, avec homologation SUVAFonction du produit / guidage forcé : ouiFonction du produit / guidage forcé, remarque : avec 3RH2Fonction du produit / contact miroir : ouiFonction du produit / contact miroir, remarque : avec 3RT2Domaine d'application : pour l'extension des contacts auxiliaires dans le circuit de commandeAdapté à l'utilisation : contacteur auxiliaire et disjoncteurRésistance à l'onde de choc : 6 kVType de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Type d'emballage: Piece

Type de produit: Contact auxiliaire

Type: 3RH2911-1FA22-0MA0

Dimensions: S00
S0
S2
S3

Type de commutation: à commutation instantanée

Type de contact auxiliaire: 2 NO (T)
2 NF (R)

Convient pour marque: Siemens

Adapté pour série: Siemens série Sirius

Spécificités: avec contact auxiliaire

Type de montage: fixation par encliquetage

Connexion: raccord à vis

Durée de vie électrique: 200000

Durée de vie mécanique: 10000000

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 36 mm

Hauteur: 37.5 mm

Profondeur: 43.7 mm

Dim.: (l x H x P) 36 x 37.5 x 43.7 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2862267 Siemens 3RH2911-1FA22-0MA0 Contact auxiliaire à commutation instantanée avec contact auxiliaire Convient pour marque (re

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862267 Siemens 3RH2911-1FA22-0MA0 Contact auxiliaire à commutation instantanée avec contact auxiliaire Convient pour marque (re

Description

Commutateur auxiliaire frontal, 2 S + 2 Ö voie de courant 1 S, 1 S, 1 Ö, 1 Ö pour 3RH2 et 3RT2 raccordement à vis .3/.4, .3/.4, .1/.2, .1/.2 commutateur auxiliaire SIRIUS 3RH29 pour l'extension des contacts auxiliaires dans le circuit de commande.Les interrupteurs auxiliaires montés à l'avant 3RH29 peuvent être montés sur les contacteurs 3RT2 et les contacteurs auxiliaires 3RH2 sans outil de taille.Les commutateurs auxiliaires 3RH19/3RH29 sont disponibles en versions à montage avant ou latéral, avec jusqu'à quatre commutateurs sans temporisation ou jusqu'à deux serrures et ouvres à commutation avancée. Les commutateurs auxiliaires peuvent être conçus comme éléments de contact guidés dans les contacteurs auxiliaires 3RH ou comme contacts miroir dans les contacteurs de puissance 3RT. Ils sont disponibles en permanence avec raccord à vis et raccord à ressort.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
