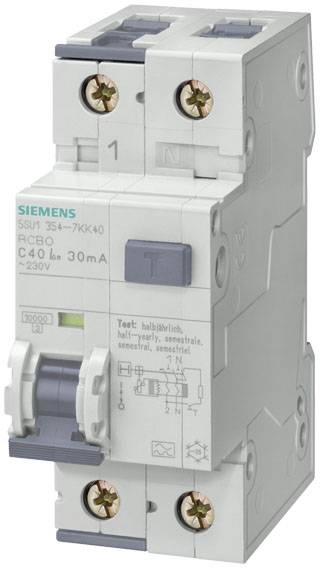

Photo non contractuelle
Photo non contractuelle
Siemens 5SU13547LB40 Interrupteur différentiel/Disjoncteur de protection 40 A
EAN :
Ref. fabricant :
Code produit :
Type de produit
Interrupteur différentiel/Disjoncteur de protection
Nombre de pôles
2
Fusion
C
Courant nominal - arrondi
40 A
Capacité de coupure
10 kA
Fiche technique (PDF)
Nombre
Total (195,83 € / unité(s))
195,83 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre d'unités de division : 2
- Nombre de cycles d'essai / pour les tests environnementaux : 28
- Couple de serrage / pour raccordement à vis / minimum : 2,5 Nm
- Couple de serrage / pour raccordement à vis / maximum : 3 Nm
- Type de base : 5SU1
- Position de montage: indifférente
- Profondeur de montage : 70 mm
- Durée de vie mécanique (cycles de commutation) / typique : 10000
- Nombre de pôles / remarque : 1P+N
- Nombre de pôles / avec protection : 1
- Emplacement / du câble d'alimentation : au choix, en haut ou en bas
- EQUIPEMENT du produit / protection contre les contacts : oui
- Propriété du produit / sans halogène : oui
- Propriété du produit / plombable : oui
- Propriété du produit / sans silicone : oui
- Fonction du produit / conducteur neutre : oui
- Pouvoir de coupure (ICU+) : 15 kA
- Pouvoir de coupure courant / selon en 60898 : 10 kA
- Pouvoir de coupure courant / selon IEC 60947-2: 15 kA
- Indice de protection IP : IP20, en cas d'installation de distribution, avec conducteurs raccordés
- Température ambiante / pendant le fonctionnement / minimale : -25 °C.
- Température ambiante / pendant le fonctionnement / maximum : +55 °C.
- Puissance dissipée / à la valeur assignée courant / à AC / en mode de fonctionnement chaud / par pôle : 7,8 W
- Puissance dissipée / maximum : 15,6 W.
- Degré de pollution : 2
- Fréquence de tension d'alimentation : 50 Hz
- Fréquence de fonctionnement / remarque : 50/60 Hz
- Catégorie de surtension III
- Caractéristique de coupure : temporisé à court terme G, super résistant K
- Courant d'erreur de déclenchement : 30 ma
- Convient pour l'intégration / l'installation encastré : oui
- Tension d'isolement : 264 V
- Fonction de protection / déclenchement incorrect : oui
- Tension d'alimentation / pour le dispositif d'essai / minimale : 195 V.
- Section de conducteur connectable / simple fil : 0,75 mm² - 35 mm²
- Section de conducteur connectable / fils fins / avec finition de fil : 0,75 mm² - 25 mm²
- Section de conducteur connectable / plusieurs fils : 0,75 mm² - 35 mm²
- Modèle
Temporisé à court terme G, ultra-résistant K
- UNOM
230 / 240 V/AC
- Type de produit
Interrupteur différentiel/Disjoncteur de protection
- Nombre de pôles
2
- Classe de fonctionnement
3
- Fusion
C
- Conforme à la norme RoHS
oui
- Dim.
(l x H x P) 36 x 90 x 77 mm
- Contenu
1 pc(s)
- Courant nominal
40 A
- Courant nominal - arrondi
40 A
- Capacité de coupure
10 kA
- Largeur
36 mm
- Hauteur
90 mm
- Profondeur
77 mm
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2865073 Siemens 5SU13547LB40 Interrupteur différentiel/Disjoncteur de protection 40 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2865073 Siemens 5SU13547LB40 Interrupteur différentiel/Disjoncteur de protection 40 A
Description
Interrupteur FI/LS, 10 kA, 1P+N, type A, temporisé à court terme G, ultra-résistant K 30 ma, C-Char, in: 40 A, un AC: interrupteur FI/LS 230 V SENTRON 5SU1 pour une protection combinée contre les surcharges, les courts-circuits et les courants d'erreur
Nos interrupteurs FI/LS (RCBO) sont certifiés VDE et conformes à la norme DIN en 61009-1, DIN en 61009-2-1. Grâce à ses bornes à double chambre, le raccordement est très simple même pour les conducteurs de différentes sections transversales. D'autres circuits Siemens SENTRON peuvent être connectés rapidement et facilement aux rails de la tige de la tige 5ST3. Le code Datamaxx de l'appareil vous permet d'accéder rapidement à toutes les données techniques de l'application de APP Siemens Siemens Industry Online support.
Les circuits de protection SENTRON peuvent être étendus à de nombreuses fonctions avec les accessoires de passage du boîtier de montage du système.
Une technique optimale pour votre sécurité, proposée uniquement par Siemens.
Ce texte a été traduit par une machine.
Nos interrupteurs FI/LS (RCBO) sont certifiés VDE et conformes à la norme DIN en 61009-1, DIN en 61009-2-1. Grâce à ses bornes à double chambre, le raccordement est très simple même pour les conducteurs de différentes sections transversales. D'autres circuits Siemens SENTRON peuvent être connectés rapidement et facilement aux rails de la tige de la tige 5ST3. Le code Datamaxx de l'appareil vous permet d'accéder rapidement à toutes les données techniques de l'application de APP Siemens Siemens Industry Online support.
Les circuits de protection SENTRON peuvent être étendus à de nombreuses fonctions avec les accessoires de passage du boîtier de montage du système.
Une technique optimale pour votre sécurité, proposée uniquement par Siemens.
Ce texte a été traduit par une machine.
